Danfoss VLT AQUA Drive FC-202P3K7S2 [197/218] Внимание
![Danfoss VLT AQUA Drive FC-202P1K1T2 [197/218] Внимание](/views2/1557593/page197/bgc5.png)
130BA177.10
8-9mm
2mm

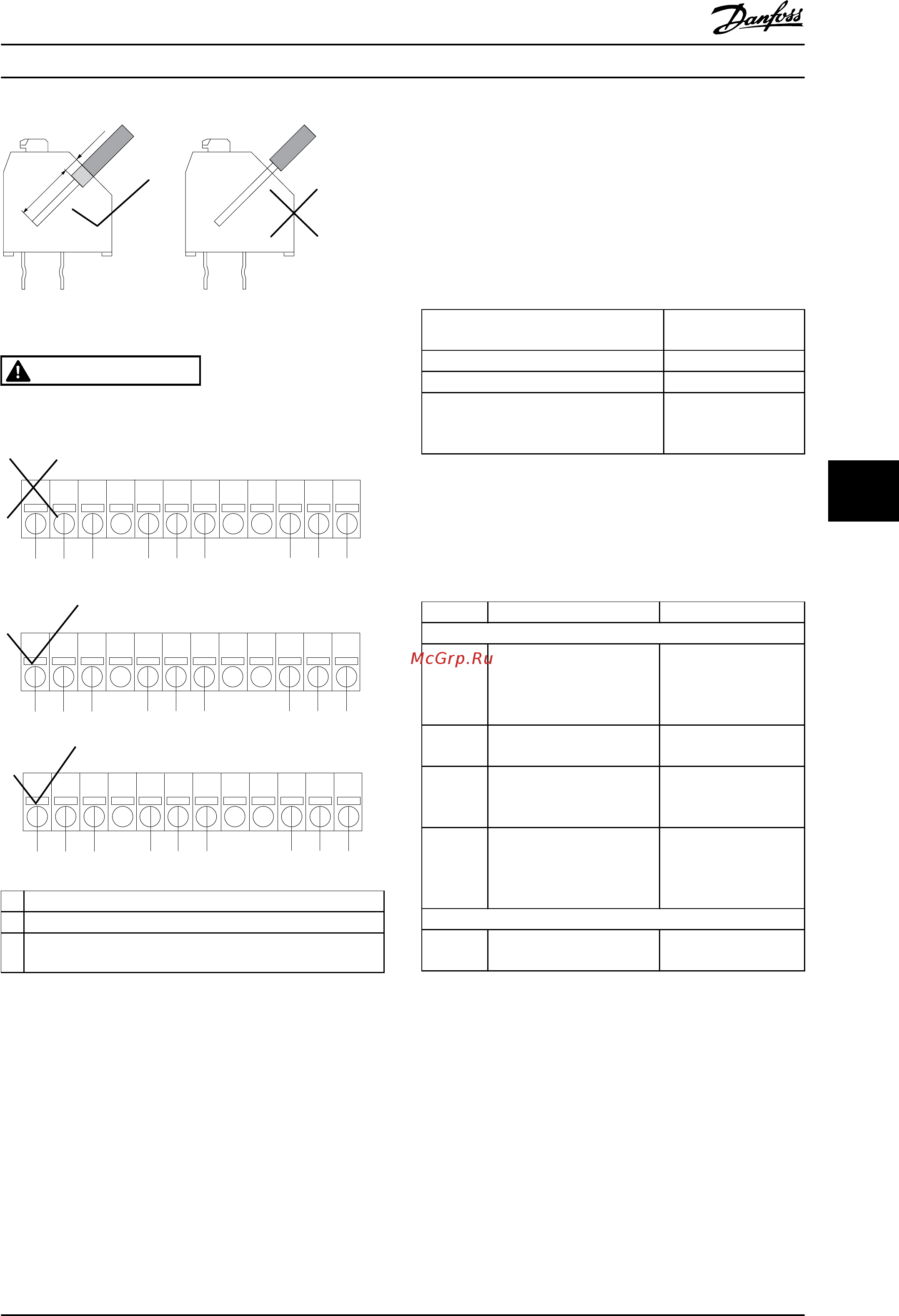

Рисунок 7.15 Монтаж кабелей
ВНИМАНИЕ!
Не объединяйте низковольтные детали и системы
PELV (см. Рисунок 7.16.
1 1 1
1 102 3 4 5 6 7 8 9 1211
2 2 3
1 1 1
1 102 3 4 5 6 7 8 9 1211
3 3 3
1 1 1
1 102 3 4 5 6 7 8 9 1211
2 2
2
130BA176.11
1 НЗ
2 Токоведущая часть
3 PELV
Рисунок 7.16 Неправильное и правильное подключение
реле
7.11.7
VLT
®
Advanced Cascade Controller
MCO 102
Дополнительная плата усовершенствованного каскад-
контроллера VLT МСО 102 предназначена
исключительно для использования в дополнительном
гнезде C1. Установочное положение дополнительных
устройства в гнезде С1 показано на Рисунок 7.17.
Макс. нагрузка на клеммах (перем.
ток)
240 В перем. тока, 2 А
Макс. нагрузка на клеммах (пост. ток) 24 В пост. тока, 1 А
Мин. нагрузка на клеммах (пост. ток) 5 В, 10 мА
Макс. частота коммутации при
номинальной нагрузке/минимальной
нагрузке
6 мин
-1
/20 с
-1
Таблица 7.62 Электрические характеристики, MCO 102
Необходимые инструменты
Некоторые позиции нужны для установки монтажного
комплекта дополнительного гнезда С (в зависимости от
корпуса):
Тип Описание Номер для заказа
Дополнительное оборудование
MCF 105 Монтажный комплект для
размеров рамы А2 и А3
(40 мм для одной платы в
гнезде С)
130B7530
MCF 105 Монтажный комплект для
размера рамы A5
130B7532
MCF 105 Монтажный комплект для
размеров рамы B, C, D, E,
F1 и F3 (кроме B3)
130B7533
MCF 105 Монтажный комплект для
размера рамы B3 (40 мм
для одной платы в гнезде
С)
130B1413
Пакет с комплектом принадлежностей
MCO 102 Пакет с комплектом
принадлежностей
130B0152
Таблица 7.63 Номера для заказа монтажных комплектов и
мешков с принадлежностями
Технические характеристики
Руководство по проектированию
MG20N650 Danfoss A/S © 09/2014 Все права защищены. 195
