2.4.5 Формирование обратной связи
Функцию формирования сигнала обратной связи можно
конфигурировать таким образом, чтобы она работала с
приложениями, требующими усовершенствованного
управления, например с несколькими уставками и
несколькими типами обратной связи (см. Рисунок 2.16).
Обычно используются три типа управления:
Одна зона, одна уставка
Этот тип управления является базовым при
конфигурации обратной связи. Уставка 1 прибавляется к
любому другому заданию (если оно имеется) и
выбирается сигнал обратной связи.
Несколько зон, одна уставка
При этом типе управления используется 2 или 3 датчика
обратной связи, но только одна уставка. Сигналы
обратной связи могут складываться, вычитаться или
усредняться. Кроме того, может использоваться
максимальное или минимальное значение. В этой
конфигурации используется только уставка 1.
Несколько зон, уставка/обратная связь
Скоростью преобразователя частоты управляет пара
уставка/сигнал обратной связи с наибольшей
разностью. Максимум стремится поддерживать все зоны
на уровне или ниже соответствующих уставок, а
минимум — на уровне или выше соответствующих
уставок.
Пример
Применение с 2 зонами, 2 уставками Уставка зоны 1
равна 15 бар, а сигнал обратной связи равен 5,5 бар.
Уставка зоны 2 равна 4,4 бар, а сигнал обратной связи
эквивалентен 4,6 бар. Если выбран максимум, на ПИД-
регуляторе устанавливаются уставка и сигнал обратной
связи зоны 1, поскольку она имеет меньшую разность
(сигнал обратной связи больше уставки, т. е. разность
отрицательная). Если выбран минимум, на ПИД-
регуляторе устанавливаются уставка и сигнал обратной
связи зоны 2, поскольку она имеет большую разность
(сигнал обратной связи меньше уставки, т. е. разность
положительная).

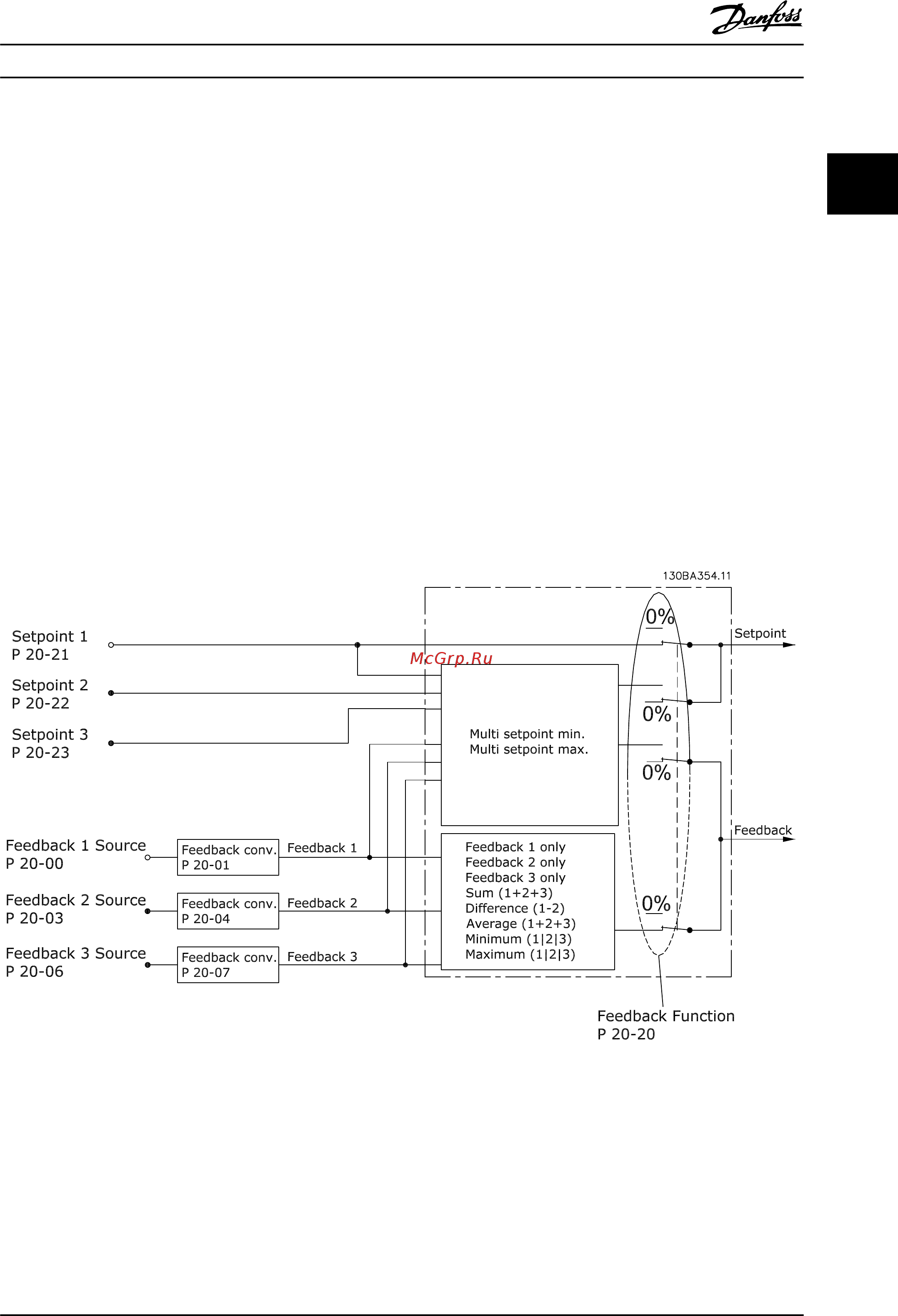

Рисунок 2.16 Блок-схема обработки сигнала обратной связи
Обзор изделия Руководство по проектированию
MG20N650 Danfoss A/S © 09/2014 Все права защищены. 27
