Дополнительным (подчиненным) преобразователям
частоты в системе не требуется дополнительная плата
каскадного контроллера. Они работают в режиме
разомкнутого контура и получают свои задания
скорости от главного преобразователя частоты. Насосы,
подключенные к этим приводам, рассматриваются как
насосы переменной скорости.
Насосы, подключенные к сети через контактор или
устройство плавного пуска, называются насосами с
фиксированной скоростью.
Каждый насос с переменной или фиксированной
скоростью управляется с помощью реле в главном
преобразователе частоты.
Дополнительные устройства каскадного контроллера
может управлять несколькими насосами переменной и
фиксированной скорости.

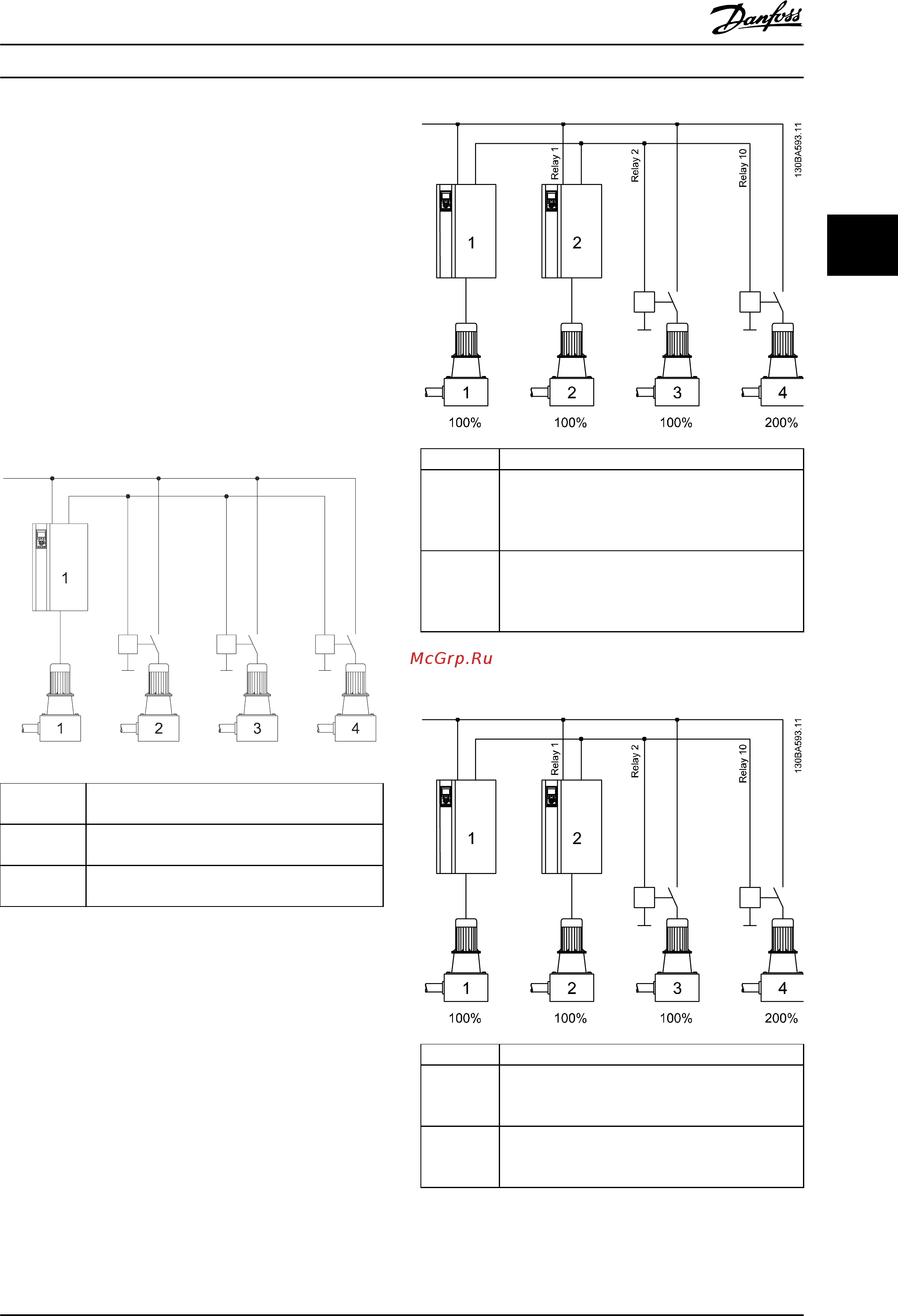

100% 100% 200% 200%
130BA594.12
Relay 1
Relay 2
Relay 10
Встроенный
1 VSP + 2 FSP
группа параметров 25-** Каскад-контроллер
MCO 101
1 VSP + 5 FSP
группа параметров 25-** Каскад-контроллер
MCO 102
1 VSP + 8 FSP
группа параметров 25-** Каскад-контроллер
Рисунок 3.27 Обзор применения
Встроенный
-
MCO 101
от 1 до 6 VSP + от 1 до 5 FSP
(максимум 6 насосов)
parameter group 27-** Cascade CTL Option
(Дополнительная плата каскад-контроллера)
MCO 102
от 1 до 8 VSP + от 1 до 7 FSP
(максимум 8 насосов)
группа параметров 27-** Cascade CTL Option
(Дополнительная плата каскад-контроллера)
Рисунок 3.28 Обзор применения
Встроенный
-
MCO 101
6 VSP
группа параметров 27-** Cascade CTL Option
(Дополнительная плата каскад-контроллера)
MCO 102
8 VSP
группа параметров 27-** Cascade CTL Option
(Дополнительная плата каскад-контроллера)
Рисунок 3.29 Обзор применения
