преобразователе нижнего предела по току,
преобразователь может быть запрограммирован при
обнаружении потери нагрузки выдавать аварийный
сигнал и отключаться или продолжать работу и
выдавать предупреждение.
2.7.10 Потеря последовательного
интерфейса
Преобразователь частоты может обнаруживать
пропадание последовательной связи. Можно выбрать
временную задержку до 99 секунд, чтобы исключить
реакцию в связи с нарушением работы шины
последовательной связи. При превышении времени
задержки соответствующее параметры позволяют
устройству:
•
Поддерживать последнюю заданную скорость.
•
Переходить к максимальной скорости.
•
Переходить на предустановленную скорость.
•
Останавливаться и выдавать предупреждение.
2.8
Интерфейс пользователя и
программирование
Для программирования функций применений в
преобразователе частоты используются параметры.
Параметры содержат описание функции и меню с
вариантами, из которых можно выбрать нужный, либо
позволяющее ввести числовое значение. Образец меню
программирования показан на Рисунок 2.23.
130BP066.10

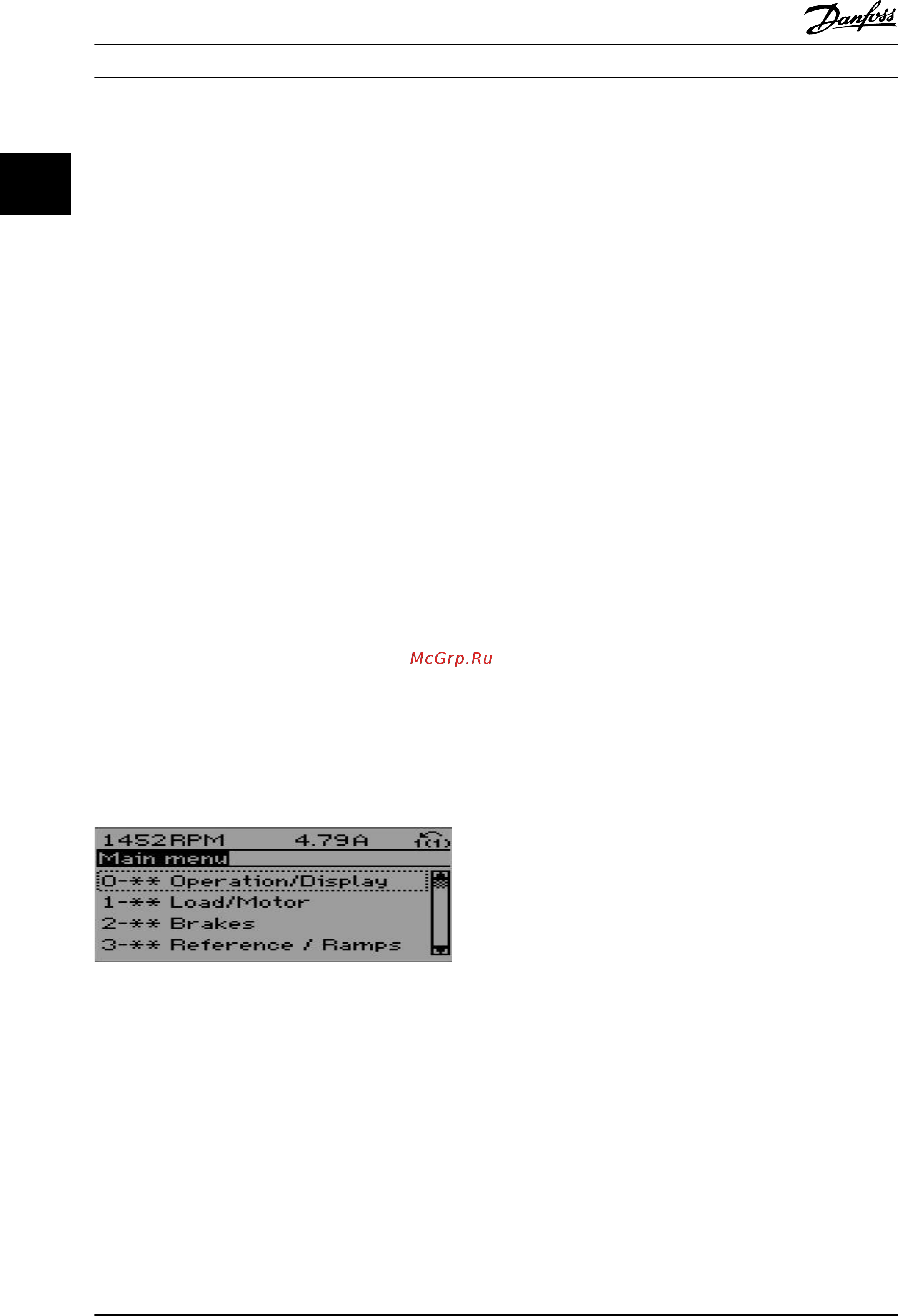

Рисунок 2.23 Образец меню программирования
Местный интерфейс пользователя
При местном программировании доступ к параметрам
открывается нажатием на кнопку [Quick Menu] (Быстрое
меню) или [Main Menu] (Главное меню) на LCP.
Быстрое меню предназначено для первоначального
пуска , а также настройки характеристик двигателя. В
главном меню доступны все параметры, что позволяет
выполнять настройку для работы в более сложных
системах.
Дистанционный интерфейс пользователя
При дистанционном программировании, компания
Danfoss предлагает программное решение для
разработки, хранения и передачи программных команд
преобразователя частоты. Программное обеспечение
Средство конфигурирования MCT 10 позволяет
пользователю подключать к преобразователям частоты
ПК и выполнять программирование в оперативном
режиме без использования клавиатуры LCP. Или же
программирование можно выполнить автономно и
затем легко загрузить данные. Полный профиль
преобразователя частоты можно загрузить на ПК для
резервного хранения или анализа. Для подключения к
преобразователю частоты имеется разъем USB и клемма
RS485.
Программное обеспечение Средство конфигурирования
MCT 10 можно бесплатно скачать на веб-сайте www.VLT-
software.com. Кроме того, можно заказать компакт-диск,
указав в заказе номер позиции 130B1000. В руководстве
пользователя представлены детальные инструкции по
эксплуатации . См. также глава 2.8.2 Программное
обеспечение для ПК.
Программирование клемм управления
•
Каждая клемма может выполнять присущие
только ей функции.
•
Параметры, связанные с конкретной клеммой,
обеспечивают включение соответствующей
функции.
•
Для надлежащего функционирования
преобразователя частоты с использованием
клемм управления клеммы управления должны
быть:
-
правильно соединены;
-
запрограммированы на выполнение
предусмотренной функции.
2.8.1
Панель местного управления
Панель местного управления (LCP) представляет собой
графический дисплей, который расположен на передней
стороне блока и который обеспечивает интерфейс
пользователя; на LCP имеются кнопки управления и
отображаются сообщения о состоянии, предупреждения
и аварийные сигналы, программируются параметры. LCP
может использоваться для выполнения и других
функций. Для ограниченного числа отображаемых на
дисплее параметров можно также использовать
цифровой дисплей. Изображение LCP приведено на
Рисунок 2.24.
Обзор изделия
VLT
®
AQUA Drive FC 202
38 Danfoss A/S © 09/2014 Все права защищены. MG20N650
