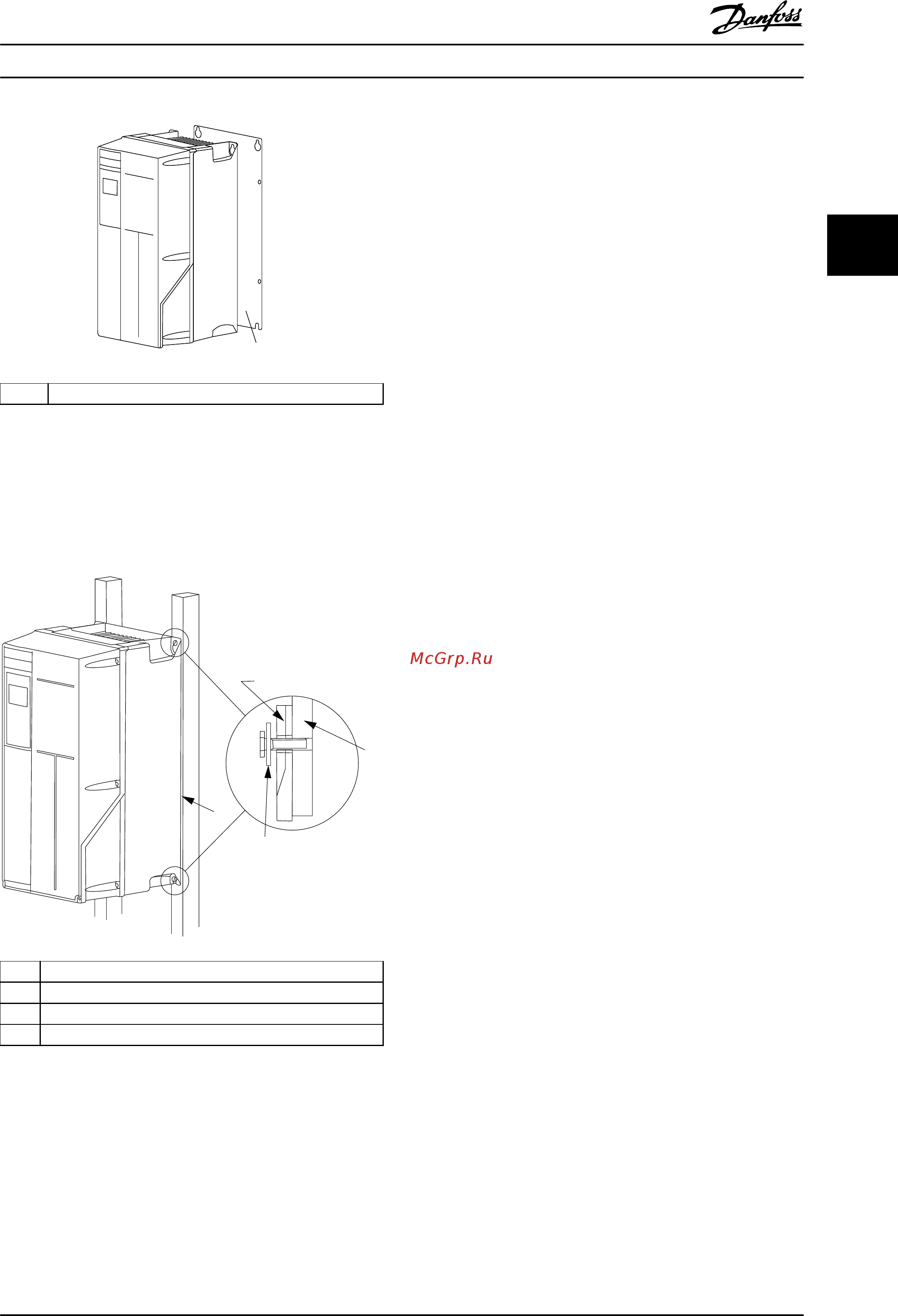

130BA219.11
1
1 Задняя панель
Рисунок 3.25 Установка с использованием задней панели
Для преобразователей частоты с классом защиты IP66
используйте фибровые или нейлоновые шайбы (для
защиты эпоксидного покрытия).
130BA392.11
2
1
3
4
1 Задняя панель
2 Преобразователь частоты с корпусом IP66
3 Задняя панель
4 Фибровая шайба
Рисунок 3.26 Установка с задней панелью для класса
защиты IP66
3.6.3
Доступ
При планировании доступа к кабелям перед монтажом
воспользуйтесь чертежами в глава 8.1 Чертежи
подключения сетевого питания (3 фазы) и
глава 8.2 Чертежи подключения двигателя.
3.7
Дополнительные устройства и
принадлежности
Дополнительное оборудование
Номера для заказа см. в глава 6 Код типа и его выбор
Экранирование сети
•
Экран Lexan
®
устанавливается перед клеммами
ввода питания и входной панелью для защиты
от случайного касания при открытой дверце
корпуса.
•
Нагревательные приборы и термостат:
Нагревательные приборы устанавливаются на
внутренней стороне шкафа в корпусе F,
регулируются автоматическими термостатами и
предотвращают конденсирование влаги внутри
корпуса. По умолчанию термостат включает
нагреватели при температуре 10 °C (50 °F) и
выключает их при температуре 15,6 °C (60 °F).
Фильтры ВЧ-помех
•
Преобразователь частоты в стандартной
комплектации оснащен встроенными
фильтрами ВЧ-помех класса А2. При
необходимости, дополнительная степень
защиты от помех ВЧ/ЭМС обеспечивается
дополнительными ВЧ-фильтрами класса А1,
которые подавляют ВЧ-помехи и
электромагнитное излучение согласно
требованиям EN 55011.
Датчик остаточного тока (RCD)
Использует балансовый метод для контроля замыкания
на землю в заземленных системах и заземленных
системах с высоким сопротивлением (системы TN и TT в
терминологии IEC). Существуют предаварийная уставка
(50 % от уставки основной аварийной сигнализации) и
уставка основной аварийной сигнализации. С каждой из
уставок связано однополюсное реле сигнализации на
два срабатывания (SPDT), предназначенное для
внешнего использования. Для него требуется внешний
трансформатор тока с проемом (поставляется и
устанавливается заказчиком).
•
Встраивается в цепь функции safe torque
o
преобразователя частоты
•
Устройство IEC 60755 Тип B контролирует токи
утечки на землю импульсного постоянного тока
и чистого постоянного тока
•
Шкальный индикатор уровня тока утечки на
землю от 10 до 100 % от уставки
•
Память отказов
•
Кнопка TEST/RESET (ТЕСТ/СБРОС)
Интеграция системы
Руководство по проектированию
