130BA056.10
1
3
25 4
6
ba
M
1 Источник питания (SMPS) с изоляцией сигнала V пост.
тока, характеризующего напряжение в промежуточной
цепи.
2 Плата приводов для IGBT
3 Преобразователи тока
4 Оптопара, модуль торможения
5 Внутренние цепи защиты от бросков тока, фильтры ВЧ-
помех и устройства для измерения температуры.
6 Заказные реле
a Гальваническая развязка для дополнительной платы
резервного питания 24 В
b Гальваническая развязка для стандартного интерфейса
шины RS485.

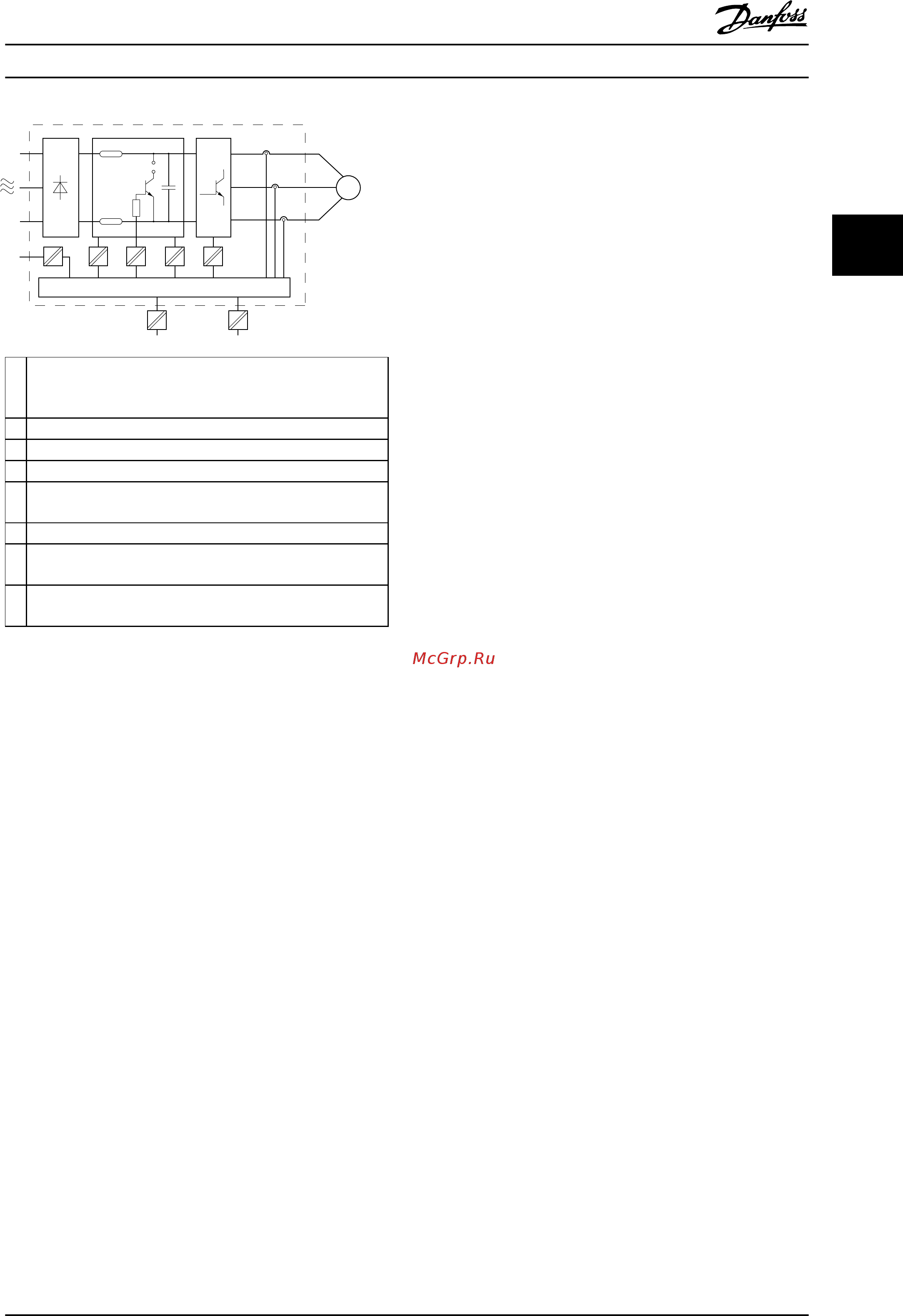

Рисунок 3.1 Гальваническая развязка
Монтаж на большой высоте над уровнем моря
Установки, превышающие ограничение по высоте, могут
не соответствовать требованиям PELV. Изоляция между
компонентами и важнейшими деталями может быть
недостаточной. Существует риск превышения
напряжения. Сократите риск превышения напряжения с
помощью внешних защитных устройств или
гальванической развязки.
При установках на большой высоте над уровнем моря
обратитесь в Danfoss относительно требований PELV.
•
380–500 В (корпус A, B и C): выше 2000 м (6500
футов)
•
380–500 В (корпус D, E и F): выше 3000 м (9800
футов)
•
525–690 В: выше 2000 м (6500 футов)
3.1.11
Хранение
Как и все электронное оборудование, преобразователи
частоты следует хранить в сухом месте. Периодическое
формирование (зарядка конденсаторов) в ходе
хранения не требуется.
Рекомендуется хранить оборудование запечатанным в
упаковке до момента установки.
3.2
ЭМС, гармоники и защита от утечки на
землю
3.2.1 Общие вопросы защиты от
излучений в соответствии с
требованиями ЭМС
Преобразователи частоты (и другие электрические
устройства) наводят электрические или магнитные поля,
которые могут вызывать помехи в окружающей среде.
Электромагнитная совместимость (ЭМС) таких эффектов
зависит от мощности и гармонических характеристик
этих устройств.
Неуправляемое взаимодействие между электрическими
устройствами в системе может ухудшить совместимость
и помешать надежной работе. Помехи могут принимать
форму искажения гармоник в сети, электростатических
разрядов, быстрых изменений напряжения или
высокочастотных помех. Электрические устройства и
формируют помехи, и, в свою очередь, подвергаются
воздействию помех, возникших в других источниках.
Электрические помехи обычно возникают в диапазоне
частот от 150 кГц до 30 МГц. Воздушные помехи из
системы преобразователя частоты в диапазоне частот
от 30 МГц до 1 ГГц создаются инвертором, кабелем
двигателя и двигателем.
Емкостные токи в кабеле двигателя, связанные с
высоким значением скорости изменения напряжения
двигателя dV/dt, создают токи утечки, как показано на
Рисунок 3.2.
Применение экранированного кабеля двигателя
приводит к увеличению тока утечки (см. Рисунок 3.2),
поскольку емкостная проводимость на землю таких
кабелей больше, чем у неэкранированных. Если ток
утечки не фильтруется, он вызывает большие помехи в
сети в ВЧ-диапазоне ниже приблизительно 5 МГц.
Поскольку ток утечки (I
1
) возвращается в устройство
через экран (I
3
), то, в соответствии с Рисунок 3.2,
экранированный кабель двигателя, в принципе, может
создавать только небольшое электромагнитное поле (I
4
).
Экран ограничивает излучаемые помехи, но
увеличивает низкочастотные помехи в сети. Подключите
экран кабеля двигателя к корпусу преобразователя
частоты и к корпусу двигателя. Наилучшим образом это
делается с использованием соединенных с экраном
зажимов, позволяющих исключить применение
скрученных концов экрана (скруток). Скрутки
увеличивают сопротивление экрана на высоких
частотах, что снижает эффект экранирования и
увеличивает ток утечки (I
4
).
Если экранированный кабель используется для
подключения реле, в качестве кабеля управления, для
передачи сигналов и подключения тормоза,
Интеграция системы
Руководство по проектированию
MG20N650 Danfoss A/S © 09/2014 Все права защищены. 47
