обязательно для поставки электрических и электронных
устройств на рынки Австралии и Новой Зеландии.
Нормативы C-tick относятся к кондуктивным и
излучаемым помехам. Для преобразователей частоты
используйте предельные значения излучений,
указанные в EN/IEC 61800-3.
По запросу может быть предоставлена декларация
соответствия.
1.7.3 Соответствие техническим условиям
UL
Сертификация UL
Рисунок 1.3 UL
УВЕДОМЛЕНИЕ
Преобразователи частоты, рассчитанные на 525–690
В, не имеют сертификации UL.
Преобразователь частоты удовлетворяет требованиям
UL508C, касающимся тепловой памяти. Подробнее см.
глава 2.6.2 Тепловая защита двигателя.
1.7.4
Соответствие требованиям
использования на море
Модули с уровнем пылевлагозащиты IP55 (NEMA 12) и
выше предотвращают появление искр и
классифицируются как электрические аппараты с
ограниченной взрывоопасностью в соответствии с
Европейским соглашением о международной перевозке
опасных грузов по водным путям (ADN).
Перейдите на сайт www.danfoss.com для получения
дополнительной информации по соответствию
требованиям использования на море.
Чтобы предотвратить появление искр в устройствах со
степенью защиты IP20/шасси, IP21/NEMA 1 или IP54,
примите следующие меры.
•
Не устанавливайте сетевой выключатель.
•
Установите для параметра 14-50 Фильтр ВЧ-
помех значение [1] Включена
•
Удалите все заглушки реле с надписью RELAY
(РЕЛЕ). См. Рисунок 1.4.
•
Проверьте какие установлены дополнительные
реле (если есть). Единственное дополнительное
релейное устройство, которое допускается
использовать, — это плата расширения
релейных выходов VLT
®
Extended Relay Card
MCB 113.
1
2
130BD832.10

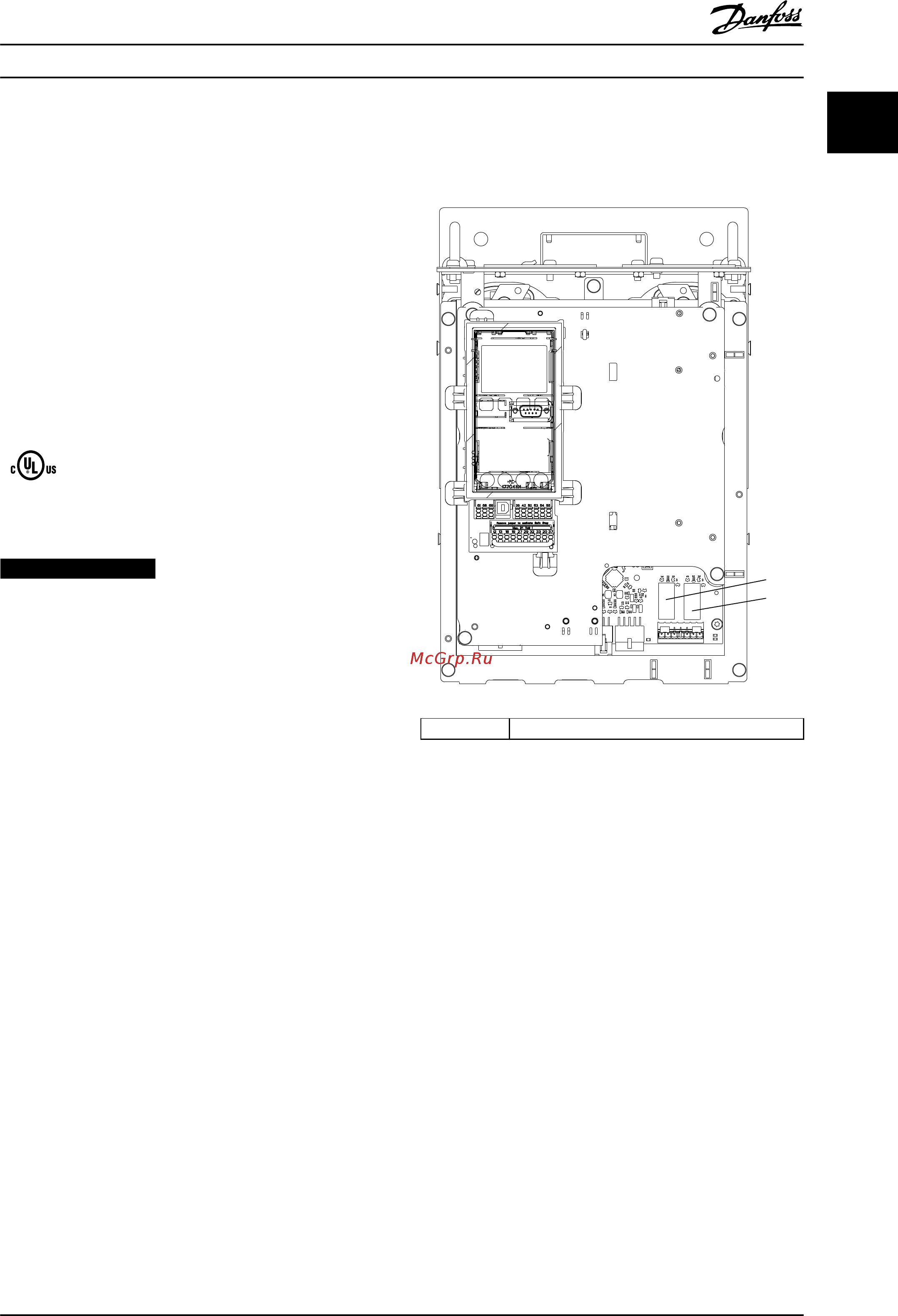

1, 2 Заглушки реле
Рисунок 1.4 Расположение заглушек реле
Декларация изготовителя доступна по требованию.
