3.4 Интеграция двигателя
3.4.1 Что следует учитывать при выборе
двигателя
Преобразователь частоты может создавать
электрические нагрузки на двигатель. Поэтому при
сопряжении двигателя и преобразователя частоты
необходимо учесть следующие явления:
•
Напряжение изоляции
•
Напряжение подшипников
•
Тепловая нагрузка
3.4.2
Синусоидные фильтры и фильтры
dU/dt
Выходные фильтры могут быть полезны для некоторых
двигателей за счет снижения электрической нагрузки и
возможности использования более длинных кабелей.
Варианты выходных фильтров включают
синусоидальные фильтры (также называемые LC-
фильтрами) и фильтры dU/dt. Фильтры dU/dt уменьшают
резкость подъема фронта импульсов. Синусоидальные
фильтры сглаживают скачки напряжения и преобразуют
их в почти синусоиду напряжения на выходе. С
некоторыми преобразователями частоты синусоидные
фильтры соответствуют требованиям EN 61800-3 RFI,
категория C2, для неэкранированных кабелей двигателя,
см. глава 3.7.5 Синусоидные фильтры.
Подробнее о дополнительных синусоидных фильтрах и
фильтрах dU/dt см. в глава 3.7.5 Синусоидные фильтры и
глава 3.7.6 Фильтры dU/dt.
Подробнее о номерах для заказа дополнительных
синусоидных фильтров и фильтров dU/dt см. в и
глава 6.2.9 Фильтры dU/dt.
3.4.3
Надлежаще заземление двигателя
Правильное заземление электродвигателя крайне важно
для личной безопасности и выполнения требований по
ЭМС для низковольтного оборудования. Правильное
заземление необходимо для эффективной работы
экранирования и фильтров. Для правильной реализации
ЭМС необходимо проверить все проектные данные.
3.4.4
Кабели двигателей
Рекомендации по выбору кабелей двигателя, а также
характеристики кабелей, приведены в
глава 7.5 Технические характеристики кабелей.
С преобразователем частоты могут использоваться
стандартные трехфазные асинхронные двигатели всех
типов. Заводская настройка задает вращение по
часовой стрелке, при этом выход преобразователя
частоты подключается следующим образом:
175HA036.11
U
1
V
1
W
1
96 97 98
FC
Motor
U
2
V
2
W
2
U
1
V
1
W
1
96 97 98
FC
Motor
U
2
V
2
W
2

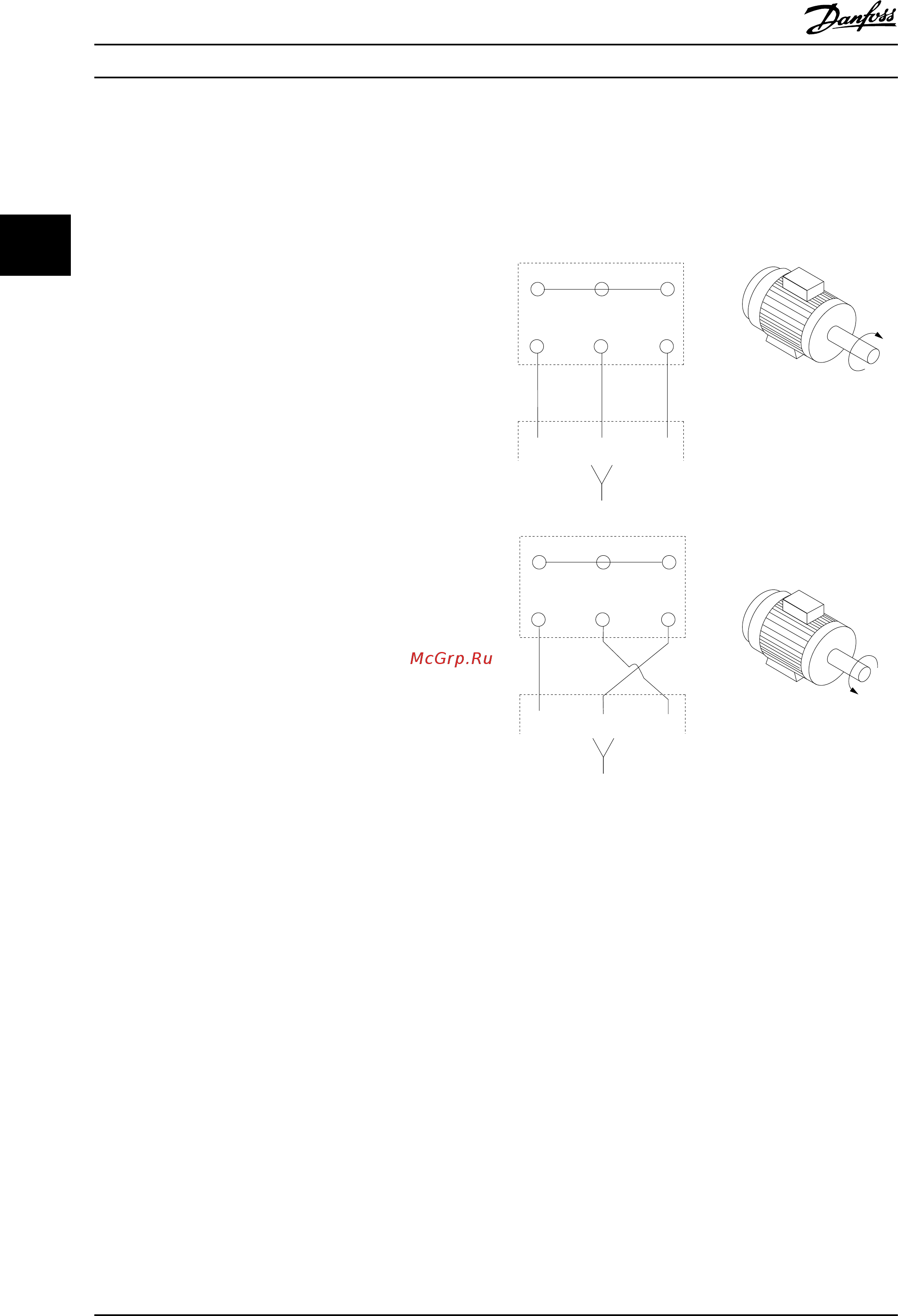

Рисунок 3.10 Подключение клемм для вращения вала
двигателя по часовой стрелке и против часовой стрелки
Направление вращения может быть изменено путем
переключения двух фаз в кабеле двигателя или
посредством изменения настройки в 4-10 Направление
вращения двигателя.
3.4.5
Экранирование кабеля двигателя
На выходе преобразователей частоты возникают
импульсы с крутыми фронтами. Эти импульсы содержат
высокочастотные составляющие (в том числе
гигагерцевого диапазона), что может вызвать
нежелательное излучение от кабелей
электродвигателей. Экранированные кабели двигателя
снижают такое излучение.
Интеграция системы
VLT
®
AQUA Drive FC 202
62 Danfoss A/S © 09/2014 Все права защищены. MG20N650
