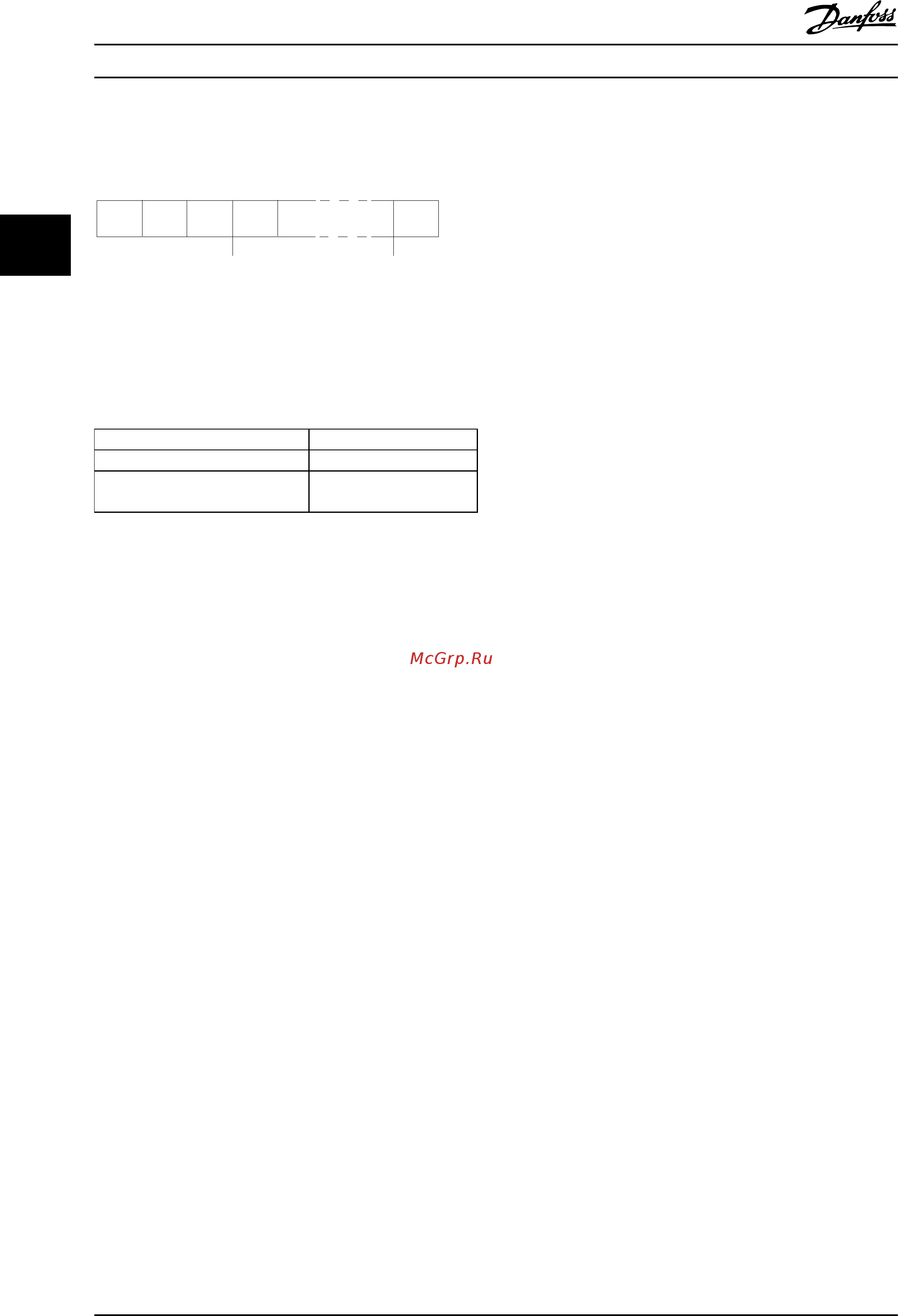

Danfoss VLT AQUA Drive FC-202P3K7S2 [90/218] Длина телеграммы lge
![Danfoss VLT AQUA Drive FC-202P7K5S2 [90/218] Длина телеграммы lge](/views2/1557593/page90/bg5a.png)
Затем следует несколько байтов данных (переменное
число, зависящее от типа телеграммы).
Телеграмма завершается управляющим байтом (BCC).
STX LGE ADR DATA BCC
195NA099.10
Рисунок 3.45 Структура телеграммы
3.8.7.3 Длина телеграммы (LGE)
Длина телеграммы — это число байтов данных в сумме
с байтом адреса ADR и управляющим байтом BCC.
4 байта данных LGE = 4 + 1 + 1 = 6 байт
12 байтов данных LGE = 12 + 1 + 1 = 14 байт
Длина телеграмм, содержащих
тексты
10
1)
+n байт
Таблица 3.27 Длина телеграммы
1) Здесь 10 соответствует фиксированным символам, а n —
переменная величина (зависящая от длины текста).
3.8.7.4
Адрес преобразователя частоты
(ADR)
Используются два разных формата адреса.
Диапазон адресов преобразователя частоты — от 1 до
31 или от 1 до 126.
•
Формат адреса 1–31
-
Бит 7 = 0 (действует формат адреса 1–
31)
-
Бит 6 не используется.
-
Бит 5 = 1: циркулярная рассылка, биты
адреса (0–4) не используются.
-
Бит 5 = 0: нет циркулярной рассылки.
-
Биты 0–4 = адрес преобразователя
частоты, 1–31.
•
Формат адреса 1–126
-
Бит 7 = 1 (действует формат адреса 1–
126).
-
Биты 0–6 = адрес преобразователя
частоты 1–126.
-
Биты 0–6 = 0: циркулярная рассылка.
В своей ответной телеграмме главному устройству
подчиненное устройство посылает адресный байт без
изменения.
3.8.7.5
Управляющий байт (BCC)
Контрольная сумма вычисляется как функция
«исключающее ИЛИ». До получения первого байта
телеграммы расчетная контрольная сумма (BCS) равна 0.
Интеграция системы
VLT
®
AQUA Drive FC 202
88 Danfoss A/S © 09/2014 Все права защищены. MG20N650
