двигателя и тормозного резистора, чтобы предотвратить
взаимные ВЧ-помехи между кабелями. Обычно
достаточно расстояния 200 мм, однако рекомендуется
предусматривать максимально возможное расстояние
между кабелями, особенно там, где кабели проложены
параллельно на большой протяженности. Если не
удается избежать пересечения, кабель RS485 должен
пересекаться с кабелями двигателя и тормозного
резистора под углом 90°.
Fieldbus cable
Min. 200 mm
90° crossing
Brake resistor
130BD507.11

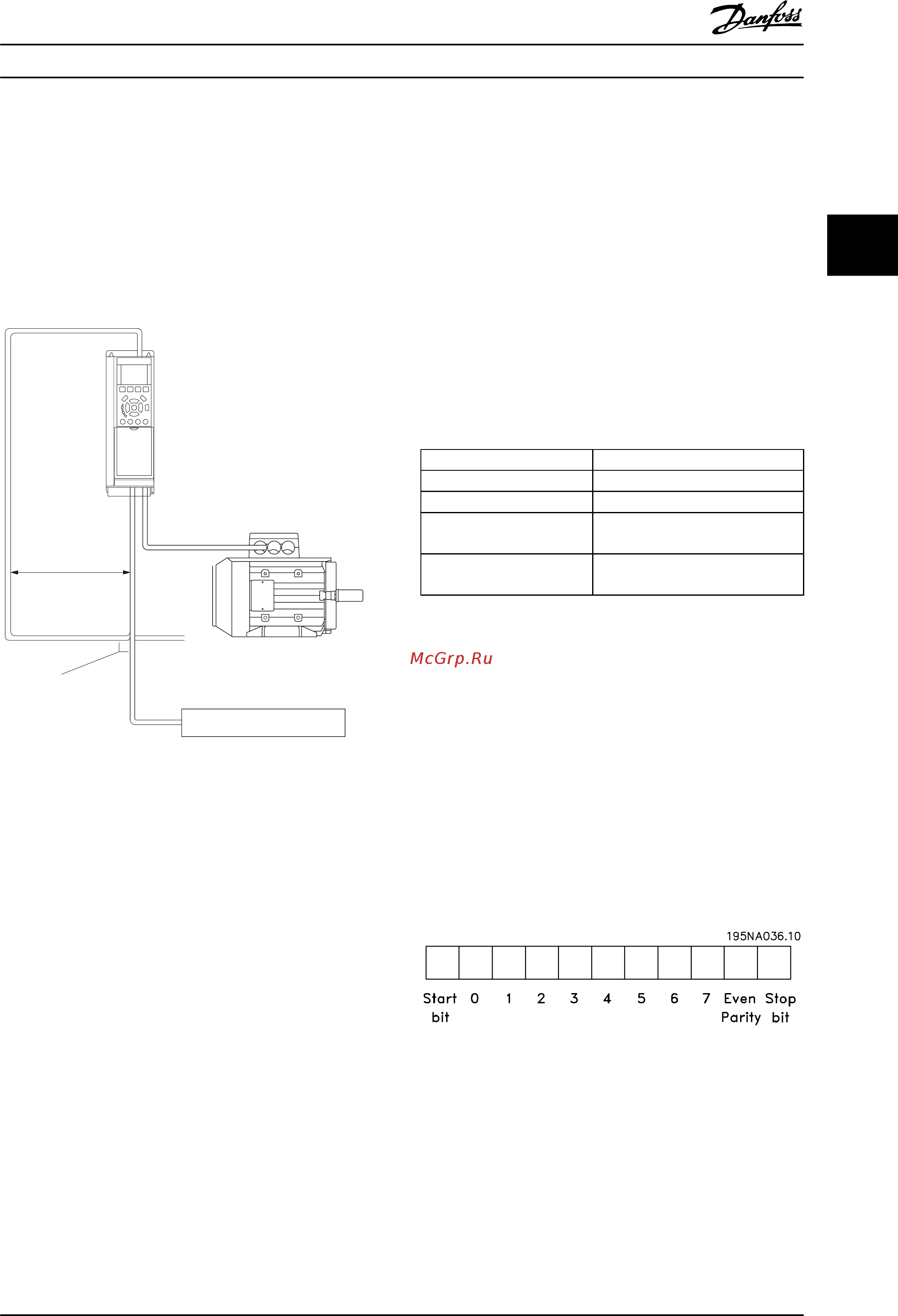

Рисунок 3.43 Прокладка кабелей
3.8.5
Краткое описание протокола FC
Протокол FC, также называемый шиной FC или
стандартной шиной, является стандартным протоколом
Danfoss для периферийной шины. Он определяет
способ доступа к данным по принципу главный-
подчиненный для связи по шине последовательной
связи.
К шине можно подключить 1 главное и до 126
подчиненных устройств. Главное устройство выбирает
подчиненные устройства по символу адреса в
телеграмме. Подчиненное устройство не может
передавать сообщение по собственной инициативе: для
этого требуется запрос; также невозможен обмен
сообщениями между подчиненными устройствами.
Связь осуществляется в полудуплексном режиме.
Функция главного устройства не может быть передана
другому узлу (система с одним главным устройством).
Физическим уровнем является RS485, т. е. используется
порт RS485, встроенный в преобразователь частоты.
Протокол FC поддерживает разные форматы телеграмм:
•
Укороченный формат из 8 байтов для данных
процесса.
•
Удлиненный формат из 16 байтов, который
также включает канал параметров.
•
Формат, используемый для текстов.
3.8.6 Конфигурация сети
Чтобы ввести в действие протокол FC для
преобразователя частоты, установите следующие
параметры.
Номер параметра Настройка
8-30 Протокол FC
8-31 Адрес 1–126
8-32 Скорость передачи
порта ПЧ
2400–115200
8-33 Parity / Stop Bits Контроль по четности, 1
стоповый бит (по умолчанию)
Таблица 3.26 Параметры протокола FC
3.8.7
Структура кадра сообщения по
протоколу FC
3.8.7.1 Состав символа (байта)
Каждый передаваемый символ начинается со стартового
бита. Затем 8 бит данных передаются согласно байту.
Каждый символ защищается с помощью четности битов.
Этот бит устанавливается равным 1 после
подтверждения четности. Четность достигается, когда
суммарное число двоичных единиц в 8 битах данных и
бит четности являются четными. Символ завершается
стоповым битом, так что общее число битов равно 11.
Рисунок 3.44 Состав символа
3.8.7.2 Структура телеграммы
Каждая телеграмма имеет свою структуру:
•
Первый символ (STX) = 02 16-ричн.
•
Байт, указывающий длину телеграммы (LGE).
•
Байт, указывающий адрес преобразователя
частоты (ADR).
Интеграция системы
Руководство по проектированию
