УВЕДОМЛЕНИЕ
Не включайте очистку, если насос не может работать
в обратном направлении.
Есть три различных уведомления о текущем событии
очистки:
•
Сообщение на LCP: Auto Remote Derag
(Автоматическая дистанционная очистка).
•
Установка бита в расширенном слове
состояния (бит 23, 80 0000 16-ричн.)
•
Цифровой выход может использоваться для
выдачи состояния активной очистки.
В зависимости от применения и от цели его
использования, эта функция может быть использована в
качестве профилактической или реактивной меры и
может быть инициирована/запущена следующими
способами:
•
При каждой команде пуска (29-11 Derag at Start/
Stop)
•
При каждой команде останова (29-11 Derag at
Start/Stop)
•
При каждой команде пуска/останова
(29-11 Derag at Start/Stop)
•
Через цифровой вход (группа параметров 5-1*
Цифровые входы).
•
При действии привода с программируемым
логическим контроллером (13-52 Действие
контроллера SL)
•
Как действие по таймеру (группа параметров
23-** Временные функции)
•
При высокой мощности (группа параметров
29-2* Derag Power Tuning (Настройка мощности
очистки))
4.2.4
Пре-/постсмазка
Для предотвращения износа и повреждения некоторым
двигателям требуется смазка механических деталей
перед запуском или в ходе работы. Это особенно важно
в случаях, когда двигатель не работает в течение
длительных периодов времени. Пресмазка также
обеспечивает поддержку ситуаций, когда должны быть
запущены определенные вытяжные вентиляторы.
Функция пресмазки подает сигнал внешнему устройству,
по которому оно начинает выполнять определенное
действие в течение указанного пользователем периода
времени, начиная с фронта нарастания команды запуска
(например, запроса пуска). Кроме того, можно ввести
задержку при пуске (1-71 Задержка запуска), так чтобы
пресмазка происходила только при остановленном
преобразователе частоты и завершалась
непосредственно перед тем, как преобразователь
частоты начнет разгон. Пресмазку также можно
настроить таким образом, чтобы сигнал с внешнего
устройства оставался активным, когда преобразователь
частоты находится в состоянии вращения или таким
образом, чтобы сигнал оставался активным после
остановки двигателя (29-42 Post Lube Time). В качестве
примера применения можно назвать устройство,
смазывающее механические детали двигателя/насоса
или блока вытяжной вентиляции того или иного вида.
Примером использования может служить включение
устройства подачи смазки на подъеме фронта запроса
запуска. При этом запуск задерживается на некоторый
период времени, по окончании которого смазка
прекращается и запускается преобразователь частоты.

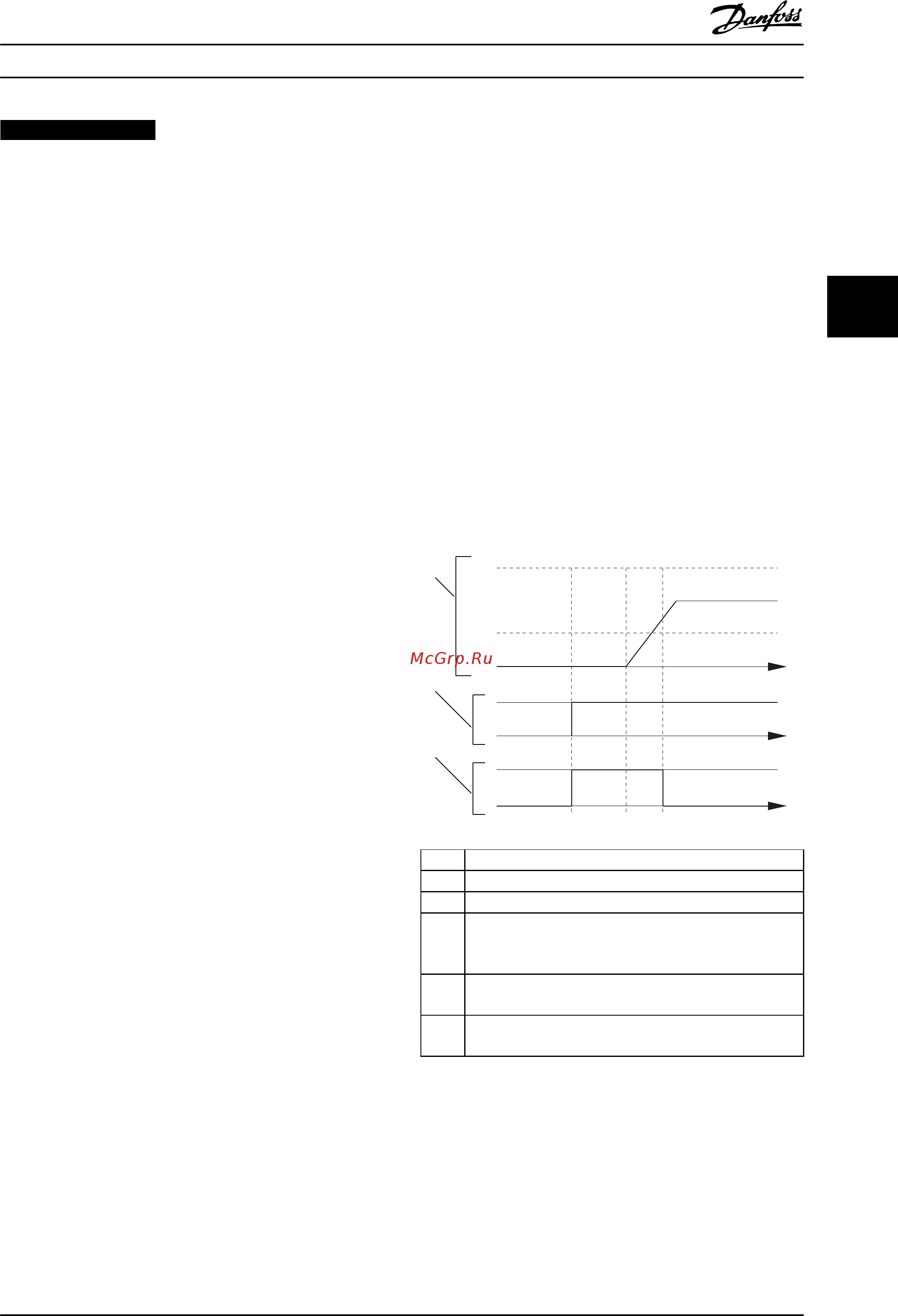

На Рисунок 4.2 показан другой вариант использования
этой функции. В этом случае срок задержки истекает,
когда преобразователь частоты уже ведет раскрутку
(увеличивает скорость). Соответствующие параметры см.
в. Таблица 4.1.
130BD765.10
N
MAX
N
MIN
0
1
1
0
0
1
2
3
t1 t3t2
T
T
T
1 Кривая скорости
2 Команда пуска (например, на клемме 18)
3 Выходной сигнал пресмазки
t
1
Подана команда пуска (например, активирована
клемма 18) Таймер задержки запуска (1-71 Задержка
запуска) и таймер пресмазки (29-41 Pre Lube Time).
t
2
Отсчет таймера задержки запуска заканчивается.
Преобразователь частоты начинает разгон.
t
3
Отсчет таймера пресмазки (29-41 Pre Lube Time)
заканчивается.
Рисунок 4.2 Пример функции пре-/постсмазки
