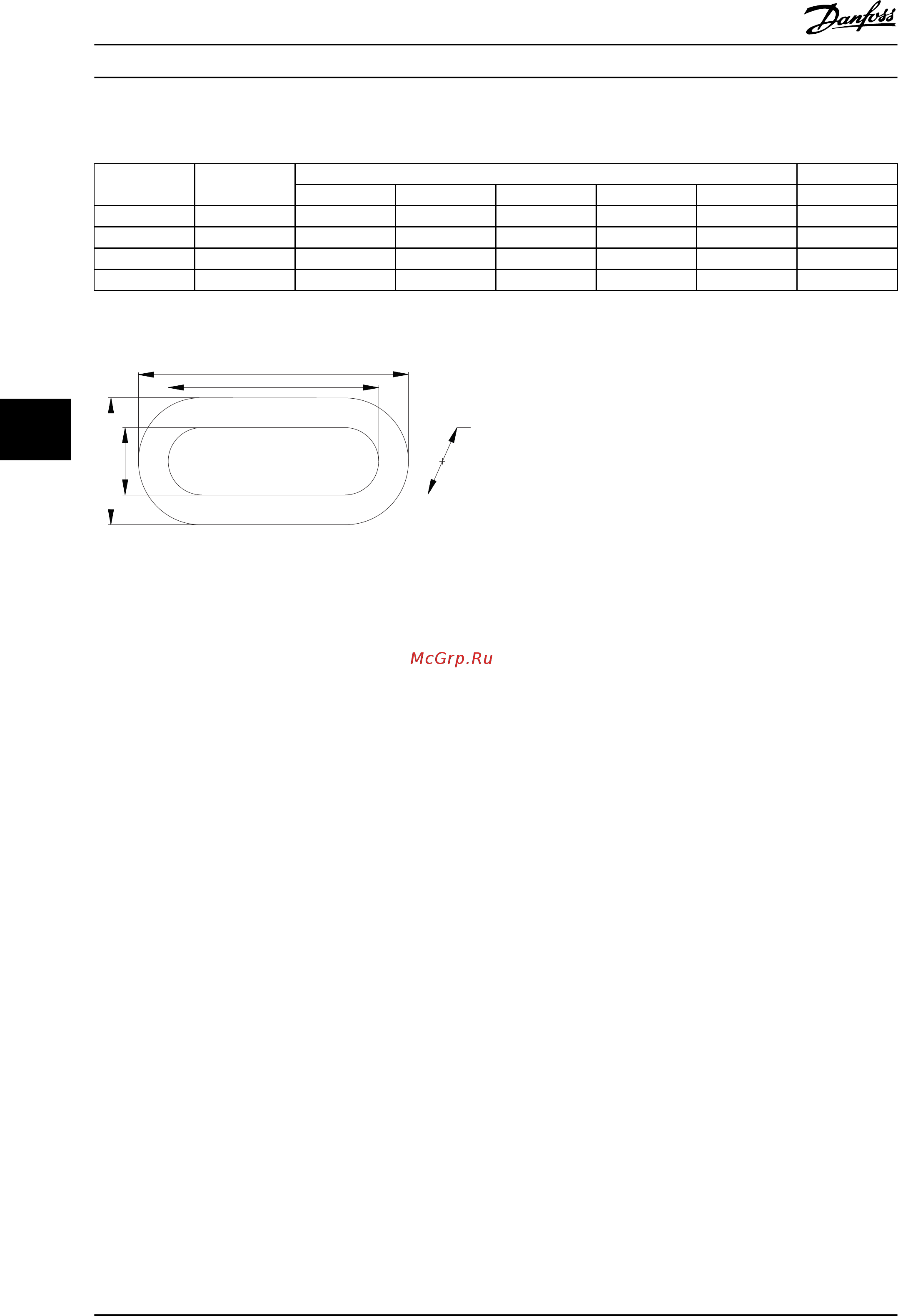

6.2.10 Фильтры синфазных помех
Размер
корпуса
Номер заказа Размер сердечника Масса
W w H h d [кг]
A и B 130B3257 60 43 40 25 22,3 0,25
C1 130B7679 82,8 57,5 45,5 20,6 33
C2, C3, C4 130B3258 102 69 61 28 37 1,6
D 130B3259 189 143 126 80 37 2,45
Таблица 6.28 Фильтры синфазных помех, номера для заказа
130BD833.10
W
w
H
h
d
Рисунок 6.4 Сердечник HF-CM
Код типа и его выбор
VLT
®
AQUA Drive FC 202
148 Danfoss A/S © 09/2014 Все права защищены. MG20N650
