Установите сердечники HF-CM и протяните через
каждый сердечник кабель с тремя фазами двигателя (U,
V, W), как показано Рисунок 3.30.
PE U V W
130BD839.10
Рисунок 3.30 Сердечник HF-CM с фазами двигателя
3.7.8
Фильтры гармоник
AHF 005 и AHF 010 от Danfoss представляют собой
усовершенствованные фильтры гармоник, с которыми
не могут сравниться традиционные фильтры гармоник.
Фильтры гармоник Danfoss специально разработаны для
использования с преобразователи частоты Danfoss.
При подключении фильтров гармоник Danfoss AHF 005
или AHF 010 перед преобразователем частоты Danfoss
обратные гармонические искажения тока, вызываемые в
сети питания, сокращаются до 5 % и 10 %
соответственно.
3.7.9
Комплект для корпуса IP21/NEMA
Тип 1
Для малогабаритных блоков IP 20 имеется в наличии
дополнительный элемент корпуса IP20/IP4X top/ТИП 1.
Если используется комплект принадлежностей для
корпуса, блок IP 20 должен быть доработан так, чтобы
он соответствовал комплекту IP21/4X top/ТИП 1.
Комплект IP4X top может использоваться со всеми
стандартными вариантами FC 202, имеющими защиту
IP20.
A
B
C
D
E
130BT323.10

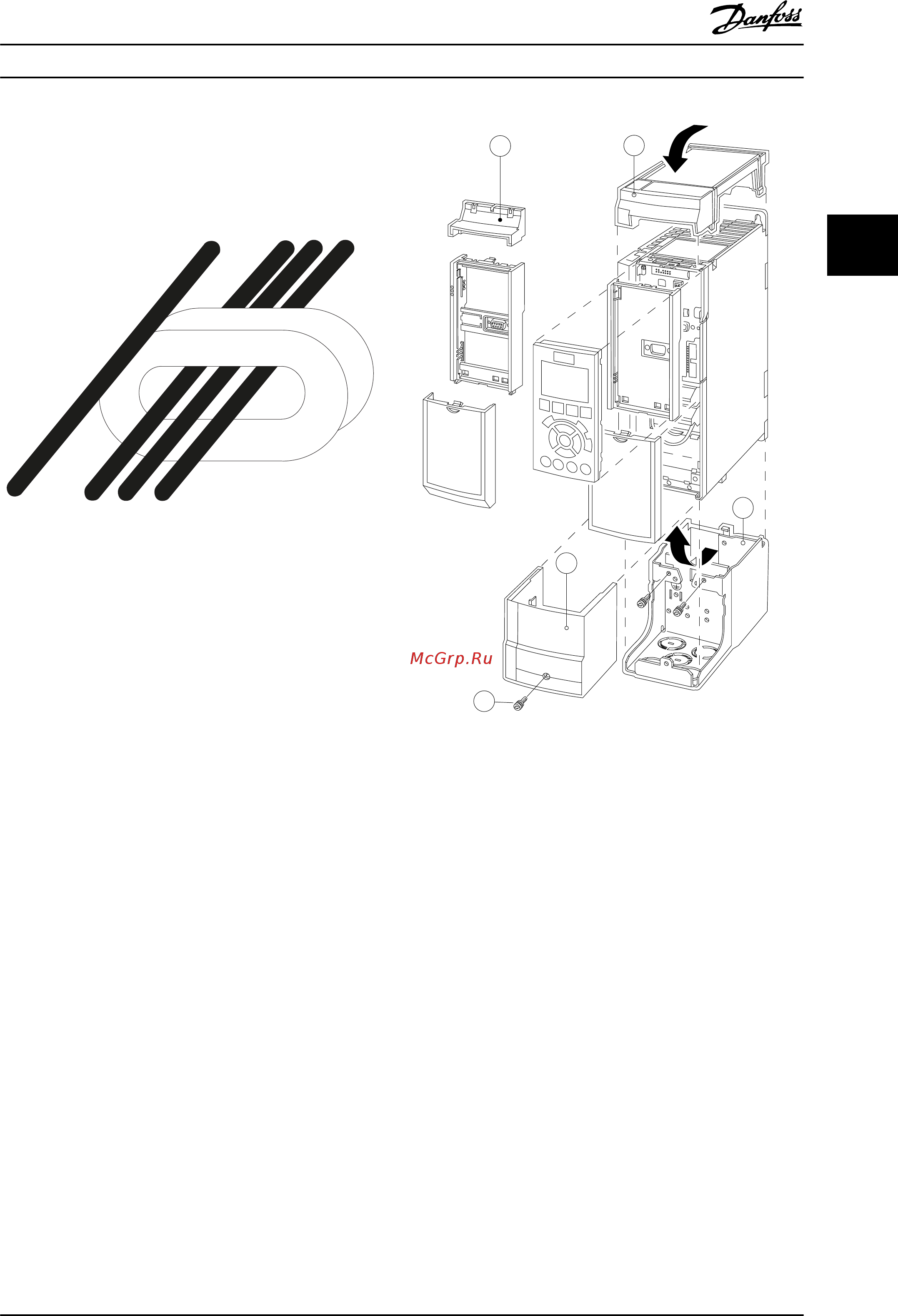

Рисунок 3.31 Размер корпуса A2
Интеграция системы Руководство по проектированию
MG20N650 Danfoss A/S © 09/2014 Все права защищены. 81
