5 Особые условия
В данном разделе представлены подробные данные
относительно работы преобразователя частоты в
условиях, требующих снижения номинальных
характеристик. В некоторых условиях снижение
номинальных параметров необходимо произвести
вручную. В других же условиях преобразователь
частоты выполняет до определенной степени
автоматический переход на пониженные
характеристики. Снижение номинальных характеристик
используется для обеспечения работы в критических
режимах, в которых в противном случае может
произойти отключение.
5.1 Снижение номинальных
характеристик вручную
5.1.1 Когда следует рассматривать
необходимость снижения
номинальных характеристик
Рассматривайте необходимость снижения номинальных
характеристик в следующих условиях.
•
Работа на высоте более 1000 м (низкое
давление воздуха)
•
Работа на низкой скорости
•
Длинные кабели электродвигателя
•
Кабели с большим сечением
•
Высокие температуры окружающего воздуха
Подробнее см. глава 5.3 Снижение номинальных
характеристик в зависимости от температуры
окружающей среды.
5.1.2
Снижение номинальных
параметров при работе на низкой
скорости
Когда двигатель подключен к преобразователю частоты,
необходимо обеспечить достаточное охлаждение
двигателя.
Степень нагрева зависит от нагрузки на двигатель, а
также от рабочей скорости и времени.
Режим с постоянным крутящим моментом (режим CT)
Могут возникнуть трудности на низких оборотах в
применениях с фиксированным крутящим моментом. В
режимах с постоянным крутящим моментом двигатель
может перегреваться на малых оборотах из-за
недостаточной подачи воздуха для охлаждения от
встроенного вентилятора.
Поэтому если двигатель непрерывно работает на
оборотах, величина которых меньше половины
номинального значения, необходимо предусмотреть
дополнительный поток охлаждающего воздуха (или
использовать двигатель, предназначенный для работы в
таком режиме).
В качестве альтернативы, можно снизить уровень
нагрузки на двигатель путем применения более
мощного двигателя. Однако конструкция
преобразователя частоты устанавливает предел для
номинальной мощности двигателя.
Режимы с переменной (квадратично зависимой)
величиной крутящего момента (VT)
В режимах VT, например, при установке на насосах и
вентиляторах, где величина крутящего момента
пропорциональна квадрату скорости, а мощность
пропорциональна кубу скорости, нет необходимости в
дополнительном охлаждении или снижении
номинальных характеристик двигателя.
5.1.3
Снижение номинальных
характеристик в случае низкого
атмосферного давления
С понижением атмосферного давления охлаждающая
способность воздуха уменьшается.
При высоте над уровнем моря до 1000 м снижение
номинальных характеристик не требуется. На высотах
более 1000 м требуется понизить максимальный
выходной ток (I
вых.
) при температуре окружающей среды
(T
ОКР. СР.
) в соответствии с Рисунок 5.1. В случае высоты
над уровнем моря более 2000 м обратитесь в Danfoss
относительно требований PELV.
Max.I
out
(%)
at T
AMB, MAX
A
Altitude (km)
enclosure
B and C
enclosure
T
at 100% I
out
D
100%
91%
82%
0 K
-5 K
-9 K
1 km 2 km 3 km
0 K
-3.3 K
-6 K
130BA418.11
AMB, MAX
(K)

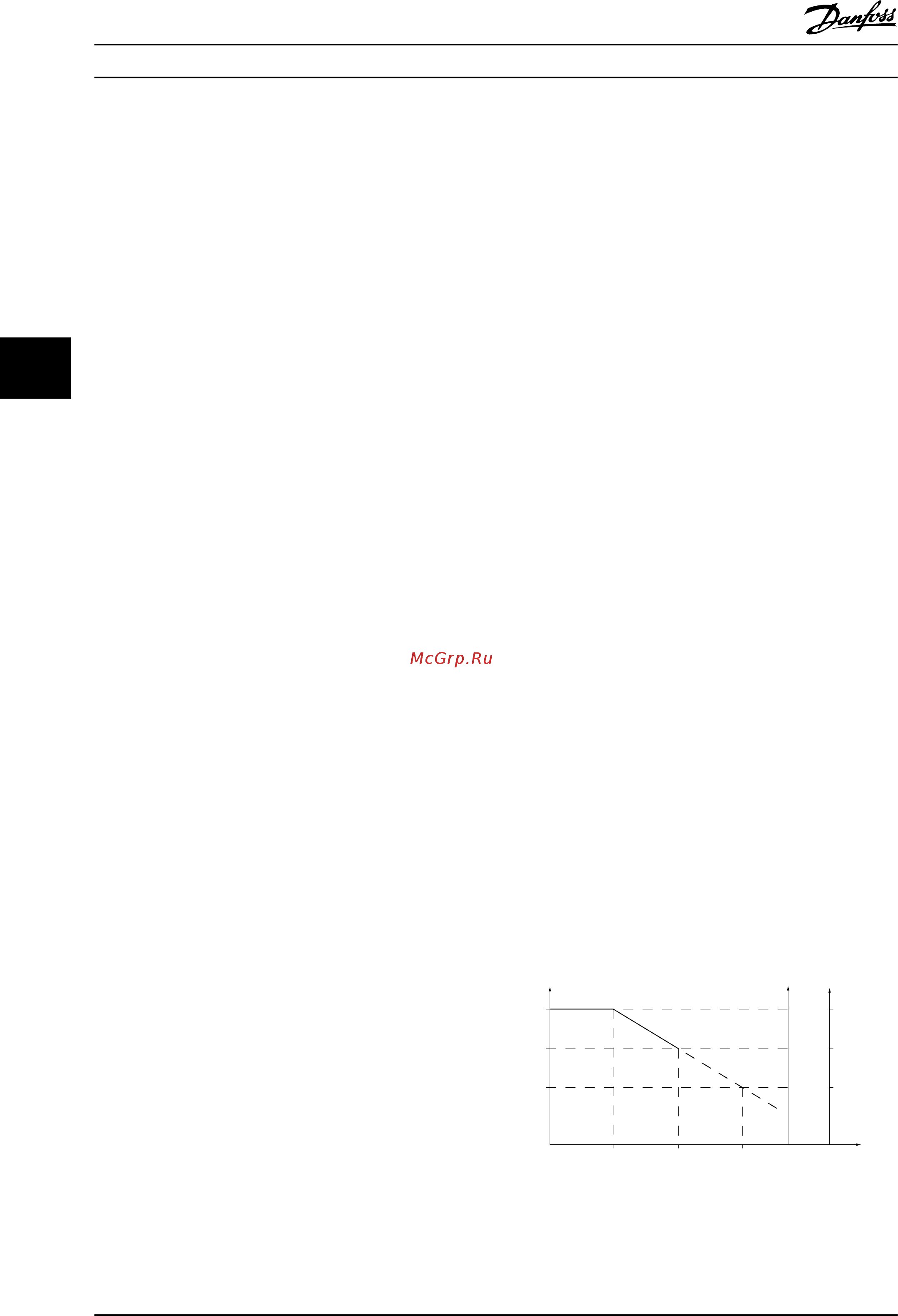

Рисунок 5.1 Снижение номинального выходного тока в
зависимости от высоты над уровнем моря при
температуре окружающей среды T
ОКР.СР., МАКС.
для корпусов
размера A, B и C
