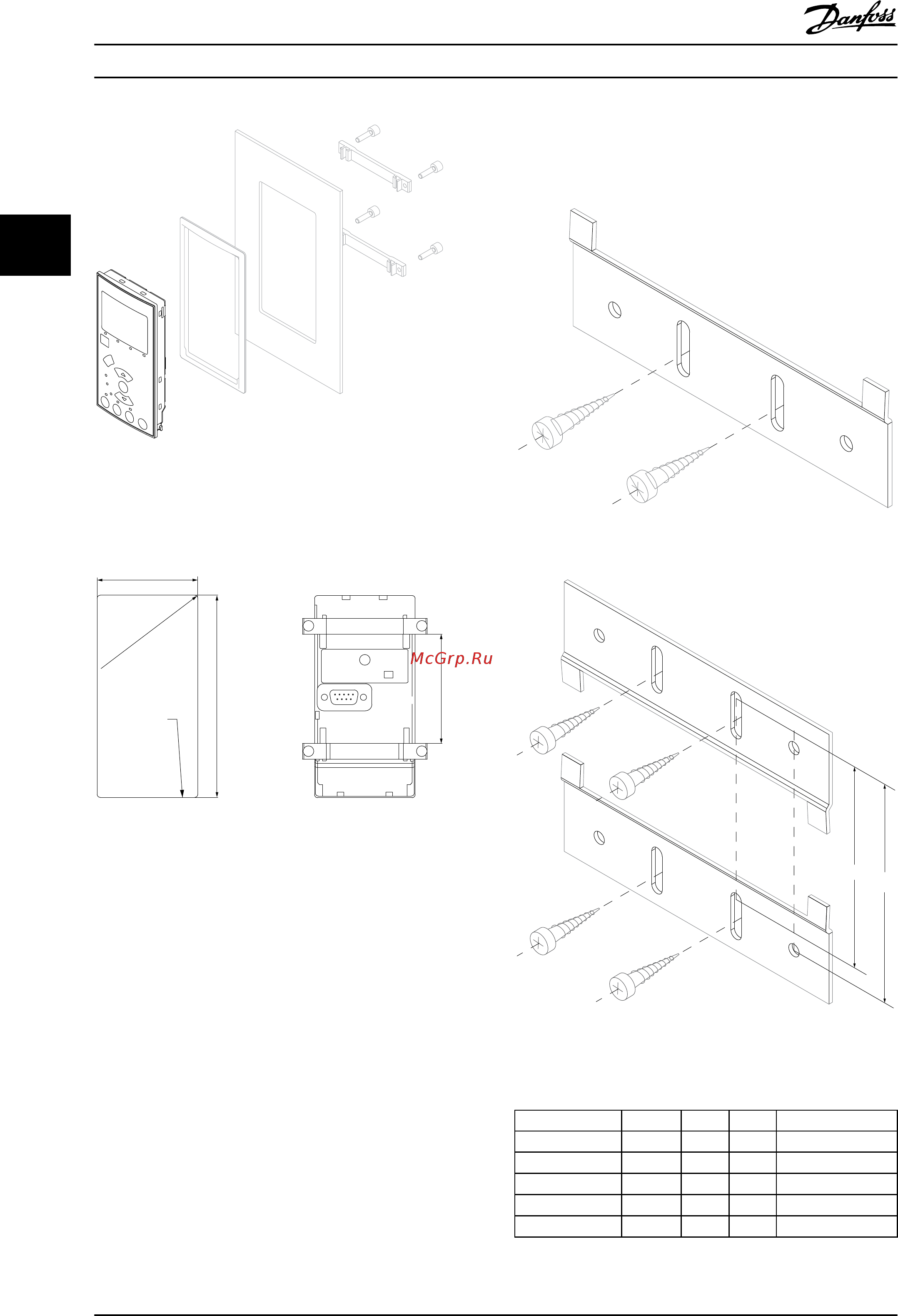

130BA200.10
Рисунок 3.36 Монтажный комплект для LCP, включающий
цифровую LCP, крепеж и прокладку.
Номер для заказа 130B1114
Max R2(0.08)
Panel
cut out
Min 72(2.8)
130BA139.11
129,5± 0.5 mm
64,5± 0.5 mm
(2.54± 0.04 in)
(5.1± 0.04 in)
Рисунок 3.37 Габаритные размеры комплекта LCP
3.7.11
Монтажный кронштейн для
корпусов размера A5, B1, B2, C1 и
C2
130BA844.10
Рисунок 3.38 Нижний кронштейн
130BA845.10
A
B
Рисунок 3.39 Верхний кронштейн
См. размеры в Таблица 3.23.
Размер корпуса IP A [мм] B [мм] Номер для заказа
A5 55/66 480 495 130B1080
B1 21/55/66 535 550 130B1081
B2 21/55/66 705 720 130B1082
B3 21/55/66 730 745 130B1083
B4 21/55/66 820 835 130B1084
Таблица 3.23 Сведения о фланцах для монтажа
Интеграция системы
VLT
®
AQUA Drive FC 202
84 Danfoss A/S © 09/2014 Все права защищены. MG20N650
