вращения двигателя. Затем задание передается далее
для управления двигателем.
130BB153.10
100%
0%
-100%
100%
P 3-13
Reference
site
Local
reference
scaled to
RPM or Hz
Auto mode
Hand mode
LCP Hand on,
o and auto
on keys
Linked to hand/auto
Local
Remote
Reference
Ramp
P 4-10
Motor speed
direction
To motor
control
Reference
handling
Remote
reference
P 4-13
Motor speed
high limit [RPM]
P 4-14
Motor speed
high limit [Hz]
P 4-11
Motor speed
low limit [RPM]
P 4-12
Motor speed
low limit [Hz]
P 3-4* Ramp 1
P 3-5* Ramp 2

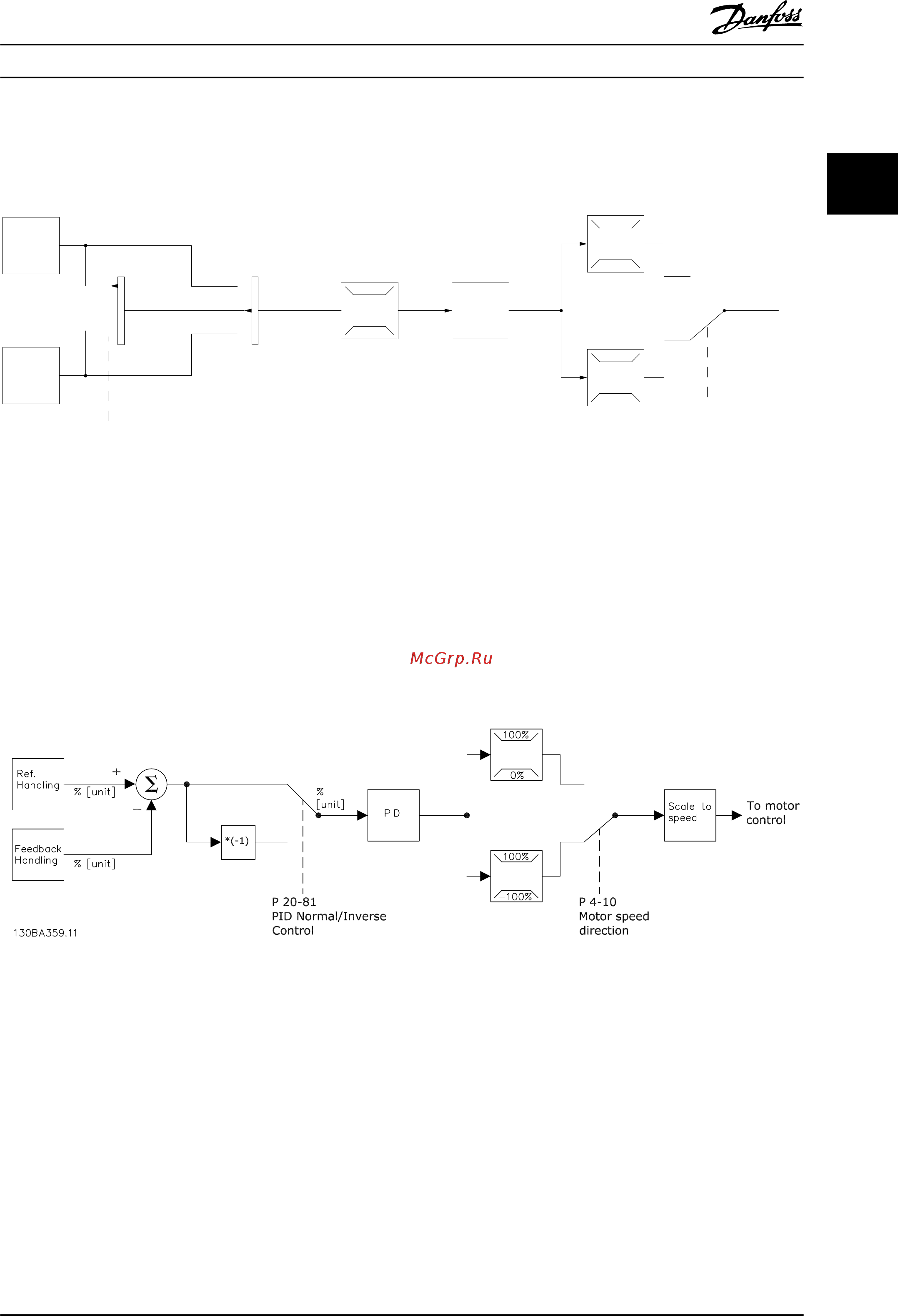

Рисунок 2.11 Блок-схема режима без обратной связи
2.4.2
Замкнутый контур структуры управления
В режиме замкнутого контура внутренний ПИД-
регулятор позволяет преобразователю частоты
обрабатывать системные задания и сигналы обратной
связи и действовать в качестве независимого
устройства управления. Преобразователь может
выдавать сообщения о состоянии и аварийные
сообщения (а также реализовывать функции с помощью
ряда других программируемых опций) для внешнего
мониторинга системы в ходе независимой работы по
схеме замкнутого контура.
Рисунок 2.12 Блок-схема регулятора с замкнутым контуром
Рассмотрим, например, насосную систему, в которой
скорость насоса регулируется таким образом, чтобы
статическое давление в трубопроводе оставалось
постоянным (см. Рисунок 2.12). Преобразователь частоты
получает сигнал обратной связи от датчика,
установленного в системе. Сигнал обратной связи
сравнивается с величиной задания уставки и
определяет рассогласование (ошибку) между этими
сигналами, если таковое существует. После этого привод
изменяет скорость двигателя, чтобы устранить
рассогласование.
Заданное значение статического давления является
сигналом задания для преобразователя частоты. Датчик
давления измеряет текущее статическое давление в
трубопроводе и подает измеренное значение на
преобразователь частоты в качестве сигнала обратной
связи. Если сигнал обратной связи больше задания
уставки, преобразователь частоты замедляет вращение,
снижая давление. Аналогично, если давление в
трубопроводе ниже задания уставки, преобразователь
частоты увеличивает скорость, увеличивая давление,
создаваемое насосом.
Обзор изделия Руководство по проектированию
MG20N650 Danfoss A/S © 09/2014 Все права защищены. 23
