B
A
E
C
D
130BT324.10
A Верхняя крышка
B Наличник
C Основание
D Крышка основания
E Винт(ы)

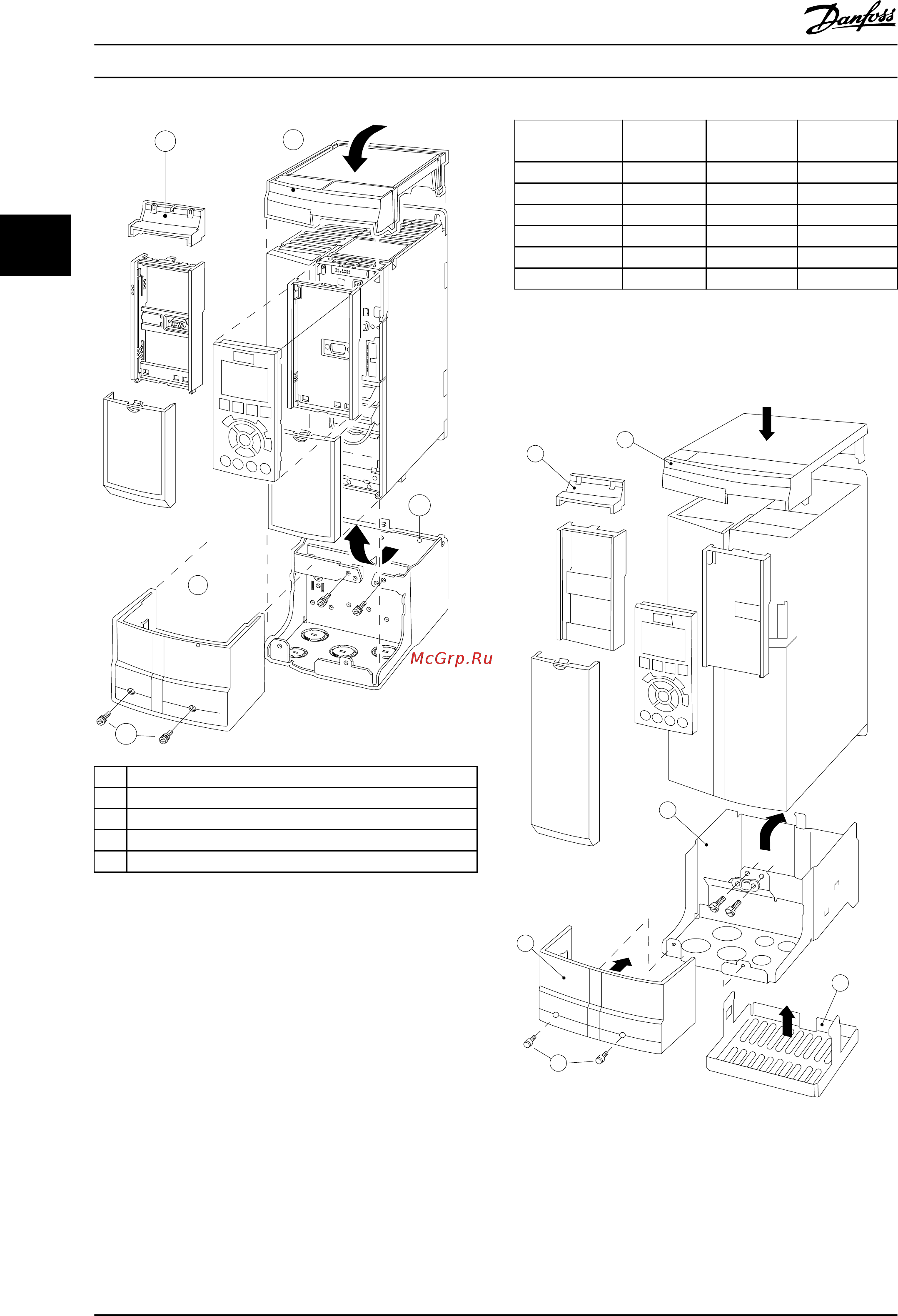

Рисунок 3.32 Размер корпуса A3
Установите верхнюю крышку как показано на рисунке.
Если используется дополнительное устройство в гнезде
A или B, должен быть установлен наличник,
закрывающий ввод сверху. Поместите основание C в
нижнюю часть преобразователя частоты и с помощью
скоб из комплекта принадлежностей закрепите кабели
надлежащим образом.
Отверстия для кабельных уплотнений:
•
Типоразмер A2: 2 x M25 и 3 x M32
•
Типоразмер A3: 3 x M25 и 3 x M32
Тип корпуса
Высота A
[мм]
Ширина B
[мм]
Глубина C
1)
[мм]
A2 372 90 205
A3 372 130 205
B3 475 165 249
B4 670 255 246
C3 755 329 337
C4 950 391 337
Таблица 3.20 Размеры
1) Если используются дополнительные устройства в гнездах A/
B, глубина увеличивается (подробнее см. глава 7.8 Номинальная
мощность, масса и размеры).
E
F
D
C
B
A
130BT620.12
Рисунок 3.33 Размер корпуса B3
Интеграция системы
VLT
®
AQUA Drive FC 202
82 Danfoss A/S © 09/2014 Все права защищены. MG20N650
