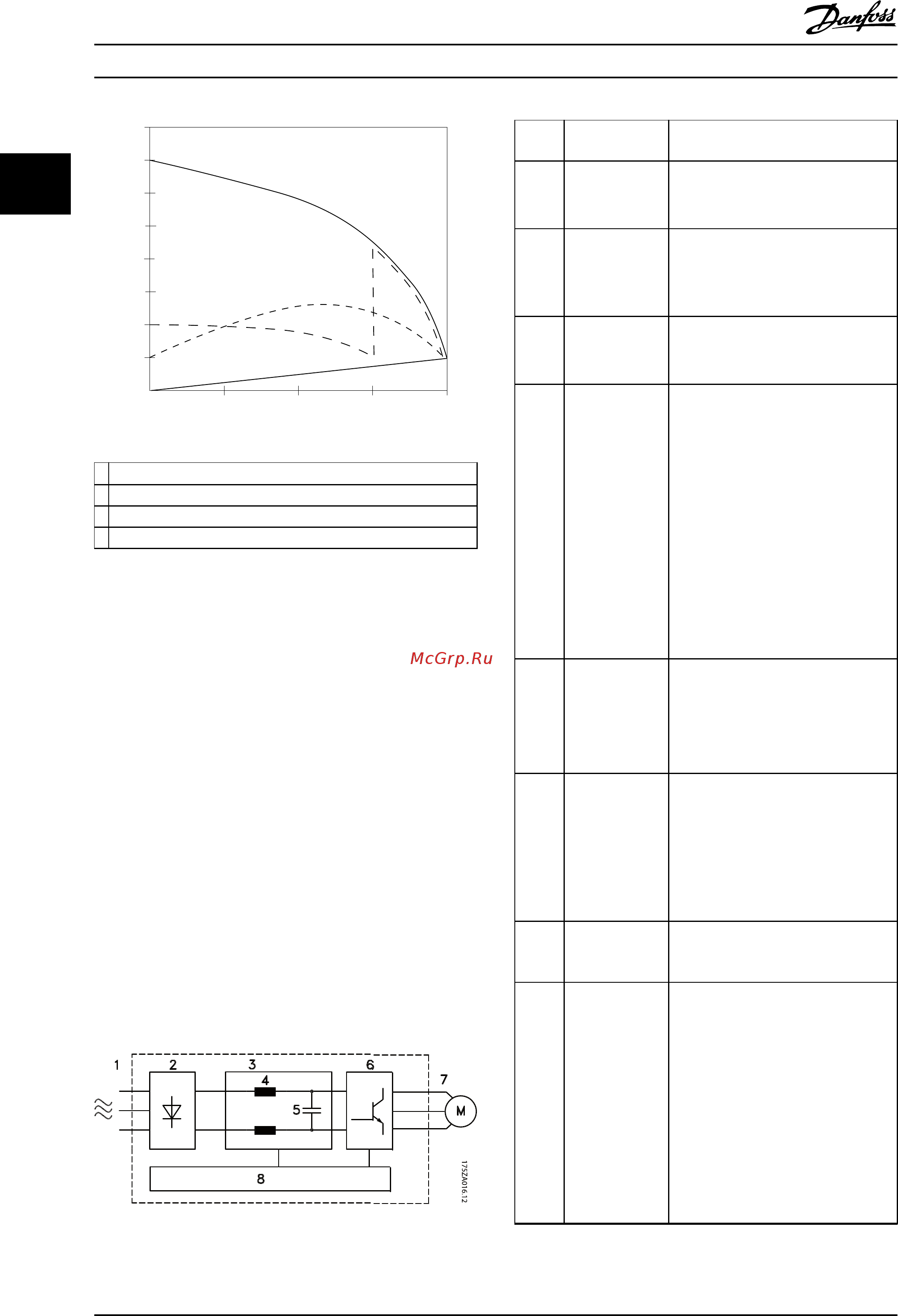

Danfoss VLT AQUA Drive FC-202P3K7S2 [22/218] Описание работы
![Danfoss VLT AQUA Drive FC-202P1K5T4 [22/218] Описание работы](/views2/1557593/page22/bg16.png)
Full load
% Full load current
& speed
500
100
0
0 12,5 25 37,5 50Hz
200
300
400
600
700
800
4
3
2
1
175HA227.10
1
VLT
®
AQUA Drive FC 202
2 Пускатель типа «звезда/треугольник»
3 Устройство плавного пуска
4 Пуск непосредственно от сети
Рисунок 2.8 Пусковой ток
2.2
Описание работы
Преобразователь частоты обеспечивает подачу из сети
регулируемого количества переменного тока на
двигатель для регулирования частоты вращения этого
двигателя. Преобразователь частоты подает на
двигатель ток переменной частоты и напряжения.
Преобразователь частоты можно поделить на четыре
основных модуля:
•
Выпрямитель
•
Промежуточная цепь шины постоянного тока
•
Инвертор
•
Модуль управления и регулирования
На Рисунок 2.9 представлена блок-схема внутренних
компонентов преобразователя частоты. Описание их
функций см. в Таблица 2.3.
Рисунок 2.9 Блок-схема преобразователя частоты
Облас
ть
Название Функции
1
Вход сетевого
питания
•
3-фазное питание
преобразователя частоты от сети
переменного тока.
2 Выпрямитель
•
Выпрямительный мост
преобразовывает переменный
ток на входе в постоянный ток
для подачи питания на инвертор.
3
Шина
постоянного
тока
•
Промежуточная цепь шины
постоянного тока использует
постоянный ток.
4
Реакторы
постоянного
тока
•
Фильтруют напряжение
промежуточной цепи
постоянного тока.
•
Обеспечивают защиту от
переходных процессов в сети.
•
Уменьшают эффективное
значение тока.
•
Повышают коэффициент
мощности, передаваемой
обратно в сеть.
•
Уменьшают гармоники на входе
переменного тока.
5
Конденсаторная
батарея
•
Сохраняет энергию постоянного
тока.
•
Обеспечивает защиту от скачков
при краткосрочной потере
мощности.
6 Инвертор
•
Преобразовывает постоянный
ток в переменный ток на выходе
с формой колебаний,
регулируемой широтно-
импульсной модуляцией (ШИМ),
для управления
электродвигателем.
7
Выходной
сигнал на
двигатель
•
Регулируемое 3-фазное выходное
питание на двигатель.
8
Управляющая
схема
•
Выполняет мониторинг входного
питания, внутренней обработки,
выходного тока и тока двигателя
для обеспечения эффективности
работы и управления.
•
Выполняет мониторинг и
исполнение команд интерфейса
пользователя и внешних команд.
•
Обеспечивает вывод состояния и
контроль работы.
Таблица 2.3 Пояснения к Рисунок 2.9
Обзор изделия
VLT
®
AQUA Drive FC 202
20 Danfoss A/S © 09/2014 Все права защищены. MG20N650
22
