Параметр Настройка
29-00 Pipe Fill Enable
29-04 Pipe Fill Rate
(Ед. изм. сигнала обратной
связи/с)
29-05 Filled Setpoint
(Ед. изм. сигнала ОС)
Таблица 4.5 Пример настроек для режим заполнения трубы
Производительность
130BA728.10
Speed
Max. speed
Min. speed
Initial ramp
Fill rate units/sec.
Closed loop
Time
Pipe Fill Vertical Pipes
Filled setpoint
Рисунок 4.8 Режим заполнения трубы, кривая
производительности
4.3.2 Каскадный контролер BASIC
Каскадный контроллер BASIC используется в насосных
установках, от которых требуется поддержка
определенного давления («напора») или уровня в
широком динамическом диапазоне. Работа большого
насоса с переменной скоростью вращения в широком
диапазоне не является идеальным решением ввиду
низкого КПД на пониженной скорости. На практике,
пределом является 25 % от номинальной скорости при
полной нагрузке насоса.
В каскадном контроллере BASIC преобразователь
частоты управляет двигателем переменной скорости
(ведущим) как насосом переменной скорости и может
создать каскад с участием до 2 дополнительных насосов
постоянной скорости, включая и выключая их.
Подключите дополнительные насосы с постоянной
скоростью непосредственно к сети электропитания
либо через устройства плавного пуска. Управление
переменной скоростью всей системы производится
путем изменения скорости вращения первоначального
насоса. Переменная скорость позволяет сохранить
постоянное давление, уменьшая тем самым
механические напряжения в системе и обеспечивая
плавную работу насосной системы.

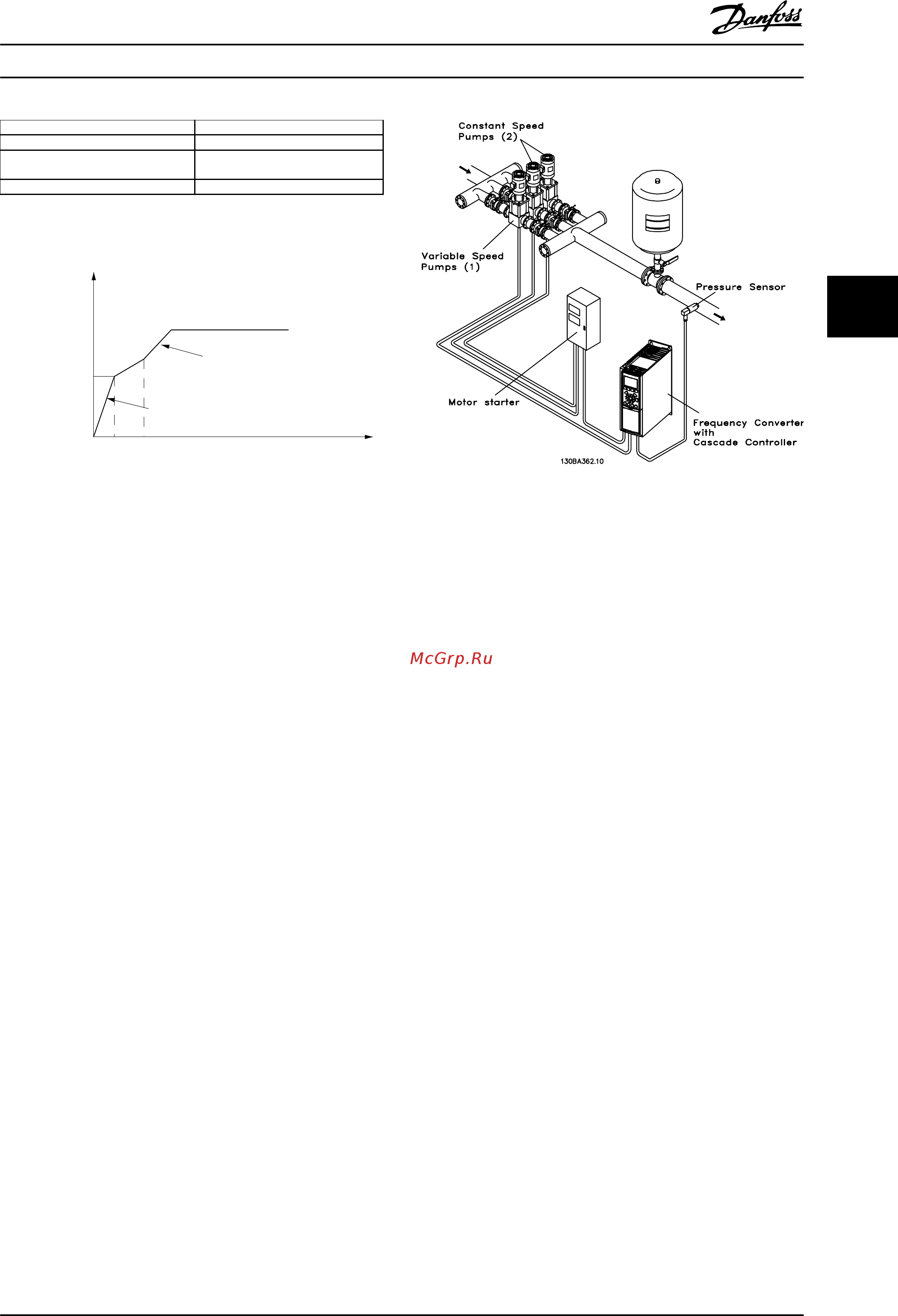

Рисунок 4.9 Каскадный контролер BASIC
Ведущий насос с постоянной скоростью
Двигатели должны быть одинакового типоразмера.
Каскадный контроллер BASIC позволяет
преобразователю частоты управлять насосами (в
количестве до трех) одинакового типоразмера с
помощью двух реле, встроенных в преобразователь
частоты. Если насос переменной скорости (ведущий)
подключен непосредственно к преобразователю
частоты, 2 других насоса управляются двумя
встроенными реле. Когда чередование ведущего насоса
включено, насосы подключаются к встроенным реле и
преобразователь частоты может работать с двумя
насосами.
Чередование ведущего насоса
Двигатели должны быть одинакового типоразмера. Эта
функция позволяет осуществлять циклическое
переключение преобразователя частоты между
насосами в системе (не более двух насосов). В таком
режиме время работы распределяется между насосами
более равномерно, сокращая необходимость в
техническом обслуживании насоса и увеличивая
надежность и срок службы системы. Чередование
ведущего насоса может происходить по командному
сигналу или при каскадировании (добавлении другого
насоса).
Командой может служить ручное чередование или
сигнал события чередования. Если выбирается событие
чередования, чередование ведущего насоса может
происходить при появлении каждого события. Доступны
следующие варианты:
•
по истечении времени таймера чередования;
•
в заданное время суток;
•
при переходе ведущего насоса в режим
ожидания.
Примеры применения
Руководство по проектированию
MG20N650 Danfoss A/S © 09/2014 Все права защищены. 115
4 4
