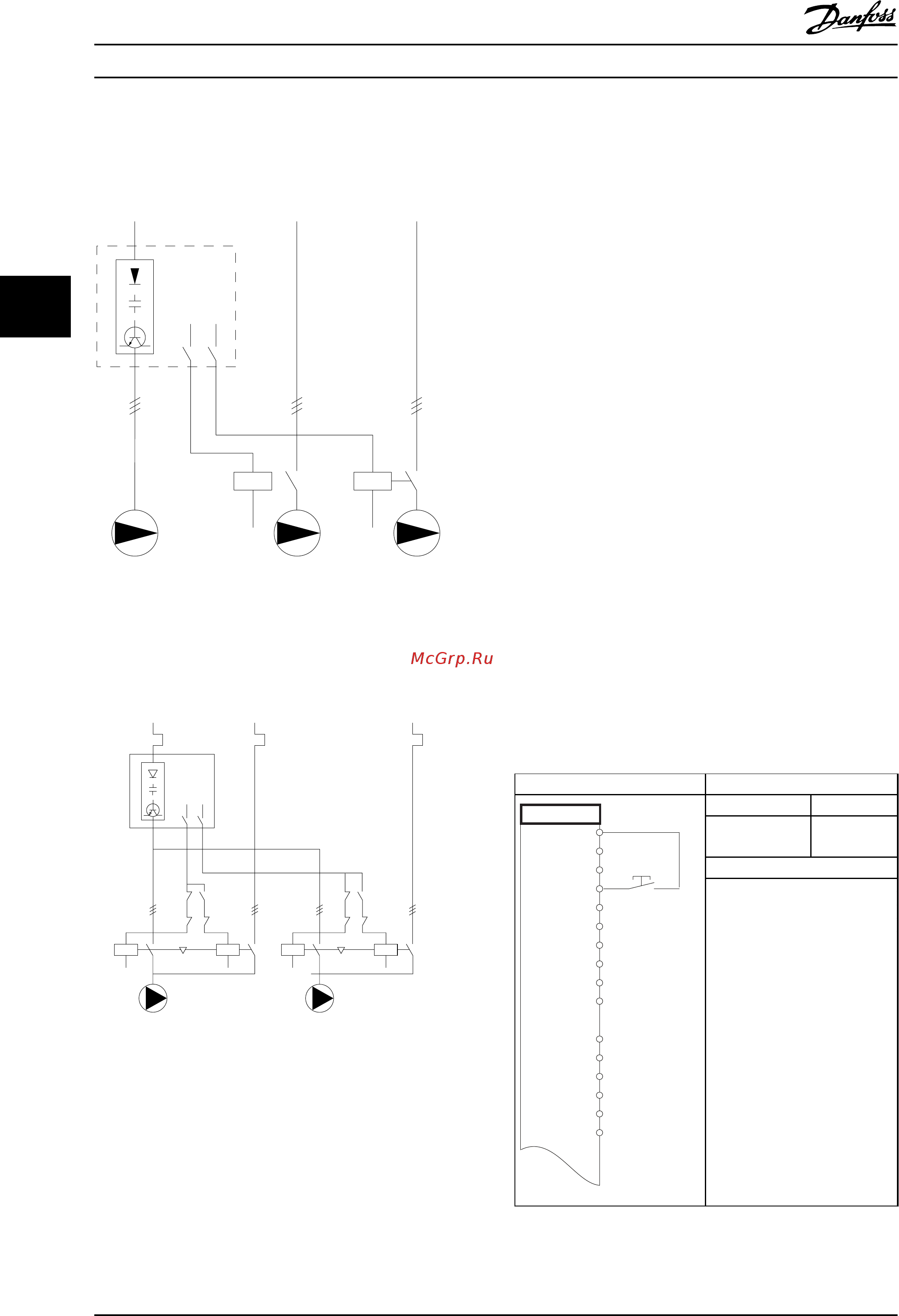

4.3.6 Схема подключения насосов с
фиксированной и переменной
скоростью
L1/L2/L3 L1/L2/L3 L1/L2/L3
Power Section
RELAY 1
RELAY 2
130BA376.10
Рисунок 4.12 Схема подключения насосов с фиксированной
и переменной скоростью
4.3.7
Схема соединений для чередования
ведущего насоса
130BA377.13
L1/L2/L3
FC
L1/L2/L3
L1/L2/L3
k3
k2
k3
k1
K2
K1
K1
K1
K4
K3
K4
K3
R1
R2
Рисунок 4.13 Схема соединений для чередования ведущего
насоса
Каждый насос должен быть подключен к двум
контакторам (K1/K2 и K3/K4) с механической
блокировкой. Должны быть предусмотрены тепловые
реле или иные средства защиты двигателей в
соответствии с местными правилами или
индивидуальными требованиями.
•
Реле 1 (R1) и реле 2 (R2) — это реле,
встроенные в преобразователь частоты.
•
Когда все реле обесточены, встроенное реле,
получившее сигнал первым, включает
контактор, который соответствует насосу,
управляемому этим реле. Например, реле Реле
1 включает контактор K1, насос которого
становится ведущим.
•
Контактор K1 блокирует контактор K2
механически, предотвращая подключение сети
питания на выход преобразователя частоты
(через контактор K1).
•
Вспомогательный размыкающий контакт
контактора K1 предотвращает включение
контактора K3.
•
Реле 2 управляет контактором K4, который
включает и выключает насос, имеющий
фиксированную скорость.
•
При чередовании оба реле обесточиваются, и
теперь Реле 2 будет получать сигнал
срабатывания в качестве первого реле.
Подробное описание ввода в эксплуатацию для
смешанных систем с насосами и главными/
подчиненными устройствами см. в Инструкциях по
эксплуатации дополнительных устройств VLT
®
Cascade
Controller MCO 101/102.
4.3.8
Внешний сброс аварийной
сигнализации
Параметры
FC
+24 V
+24 V
D IN
D IN
D IN
COM
D IN
D IN
D IN
D IN
+10
V
A IN
A IN
COM
A OUT
COM
12
13
18
19
20
27
29
32
33
37
50
53
54
55
42
39
130BB682.10
Функция Настройка
5-11 Клемма 19,
цифровой вход
[1] Сброс
* = Значение по умолчанию
Примечания/комментарии.
Цифровой вход D IN 37
является опцией.
Таблица 4.6 Внешний сброс аварийной сигнализации
Примеры применения
VLT
®
AQUA Drive FC 202
118 Danfoss A/S © 09/2014 Все права защищены. MG20N650
