присоедините экран к корпусу на обоих концах. Однако
в некоторых случаях может потребоваться разрыв
экрана, чтобы исключить возникновение контуров тока
в экране.
Если экран должен быть расположен на монтажной
пластине преобразователя частоты, эта пластина должна
быть металлической, поскольку токи экрана должны
передаваться обратно на устройство. Кроме того,
следует обеспечить хороший электрический контакт
монтажной платы с шасси преобразователя частоты
через крепежные винты.
При использовании неэкранированного кабеля
некоторые требования к излучению помех не могут
быть удовлетворены, хотя большая часть требований к
помехозащищенности выполняется.
Для уменьшения уровня помех, создаваемых всей
системой (преобразователем частоты и установкой),
кабели двигателя и тормоза должны быть как можно
более короткими. Не прокладывайте сигнальные кабели
чувствительных устройств вдоль кабелей двигателя и
тормоза. ВЧ-помехи с частотами выше 50 МГц
(распространяющиеся по воздуху) создаются, главным
образом, электронными устройствами управления.
1
2
z
z
z
L1
L2
L3
PE
U
V
W
C
S
I
2
I
1
I
3
I
4
C
S
C
S
C
S
C
S
I
4
C
S
z
PE
3
4
5
6
175ZA062.12
1 Провод заземления 3 Питание от сети перем. тока 5 Экранированный кабель
двигателя
2 Экран 4 Преобразователь частоты 6 Двигатель

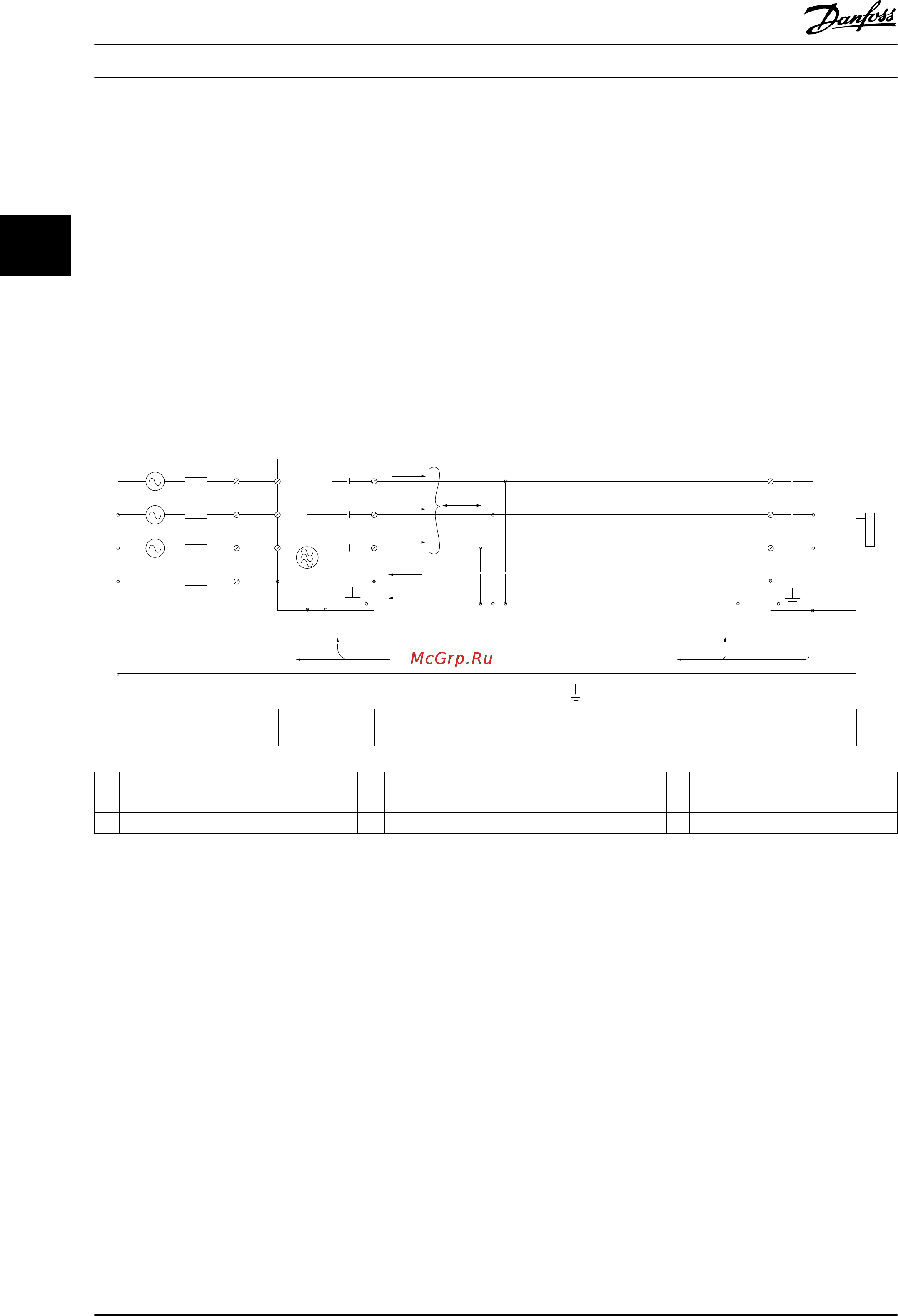

Рисунок 3.2 Генерирование токов утечки
Интеграция системы
VLT
®
AQUA Drive FC 202
48 Danfoss A/S © 09/2014 Все права защищены. MG20N650
