Преобразование обратной связи
В некоторых применениях полезно использовать
преобразование сигнала обратной связи. Один из
примеров — использование сигнала давления для
формирования сигнала обратной связи по расходу.
Поскольку квадратный корень из давления
пропорционален расходу, квадратный корень из
сигнала давления дает величину, пропорциональную
расходу, см. Рисунок 2.17.

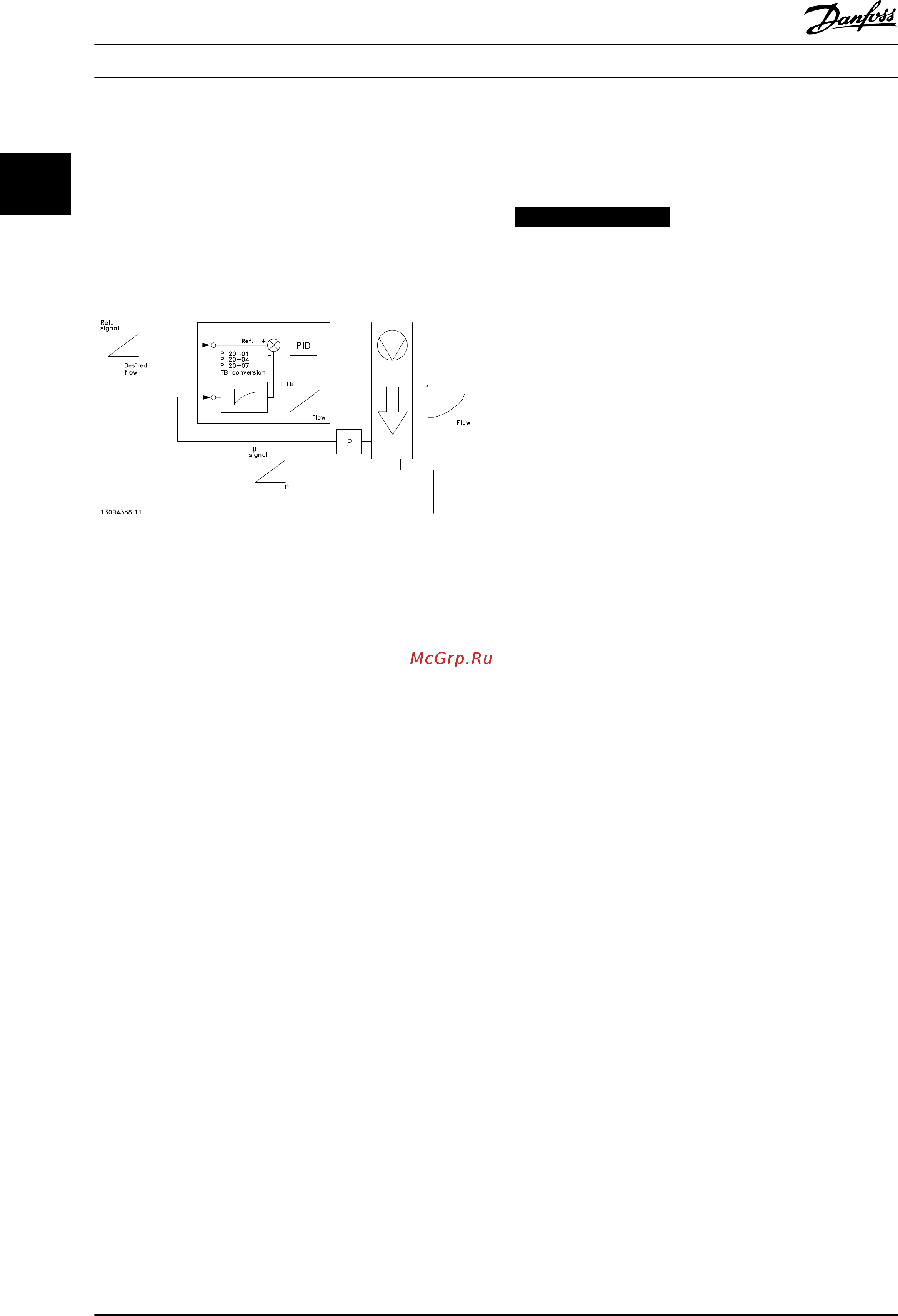

Рисунок 2.17 Преобразование обратной связи
2.5 Автоматические рабочие функции
Автоматические рабочие функции активны сразу после
включения преобразователя частоты. Большинство из
них не требуют программирования или настройки. Учет
наличия этих функций может помочь при оптимизации
конструкции системы, а также, возможно, исключить
введение избыточных компонентов или функционала.
Более подробное описание любых требуемых настроек,
в частности параметров двигателя, см. в Руководстве по
программированию.
В преобразователе частоты имеется ряд встроенных
защитных функций, которые защищают сам
преобразователь и приводимый им двигатель.
2.5.1
Защита от короткого замыкания
Двигатель (межфазное)
Преобразователь частоты имеет защиту от короткого
замыкания на стороне двигателя, основанную на
измерении тока в каждой из трех фаз двигателя или в
цепи постоянного тока. Короткое замыкание между
двумя выходными фазами приводит к перегрузке
инвертора по току. Инвертор отключается, когда ток
короткого замыкания превышает допустимое значение
(аварийный сигнал 16, отключение с блокировкой).
Сторона сети
Правильно работающий преобразователь частоты
ограничивает ток, который он потребляет из источника
питания. Тем не менее, для защиты на случай поломки
компонента внутри преобразователя частоты
(неисправность первой категории) рекомендуется
использовать предохранители и/или автоматические
выключатели со стороны питания. Дополнительную
информацию см. в глава 7.7 Предохранители и
автоматические выключатели.
УВЕДОМЛЕНИЕ
Для обеспечения соответствия IEC 60364 (CE) и NEC
2009 (UL) обязательно требуется использовать
предохранители и/или автоматические выключатели.
Тормозной резистор
Преобразователь частоты защищен от короткого
замыкания в тормозном резисторе.
Разделение нагрузки
Для защиты шины постоянного тока от коротких
замыканий, а преобразователей частоты — от
перегрузки, установите предохранители постоянного
тока последовательно на клеммах разделения нагрузки
всех подключенных блоков. Дополнительную
информацию см. в глава 2.3.5 Разделение нагрузки.
2.5.2
Защита от превышения напряжения
Превышение напряжения, создаваемое двигателем
Напряжение в промежуточной цепи увеличивается,
когда двигатель переходит в генераторный режим. Это
происходит в следующих случаях.
•
Нагрузка раскручивает двигатель (при
постоянной выходной частоте
преобразователя), например нагрузка отдает
энергию двигателю.
•
В процессе замедления (уменьшения скорости)
при большом моменте инерции, низком трении
и слишком мало времени для замедления, что
недостаточно для рассеивания энергии в виде
потерь в преобразователе частоты, двигателе и
установке.
•
Неверная настройка компенсации скольжения
может привести к повышению напряжения в
цепи постоянного тока.
•
Противо-ЭДС при работе двигателя с
постоянными магнитами. При выбеге на
больших оборотах противо-ЭДС от двигателя с
постоянными магнитами потенциально может
превысить максимально допустимое
напряжение преобразователя частоты, что
может стать причиной поломки. Чтобы
предотвратить это, значение 4-19 Макс.
выходная частота автоматически
ограничивается исходя из результатов
внутреннего расчета, основанного на
значениях 1-40 Противо-ЭДС при 1000 об/мин,
1-25 Номинальная скорость двигателя и
1-39 Число полюсов двигателя.
Обзор изделия
VLT
®
AQUA Drive FC 202
28 Danfoss A/S © 09/2014 Все права защищены. MG20N650
