100% speed
Flow
Flow
Pump curve
Head or pressure Head or pressure
Natural
operating point
Operating
point
Throttled
Unthrottled
Throttled system
Unthrottled system
60
65
70
75
78
80
80
78
75
3
1
1
2
2
3
Hs
Hp
130BD890.10
1 Рабочая точка при использовании дроссельного
клапана
2 Естественная рабочая точка
3 Рабочая точка при регулировании скорости

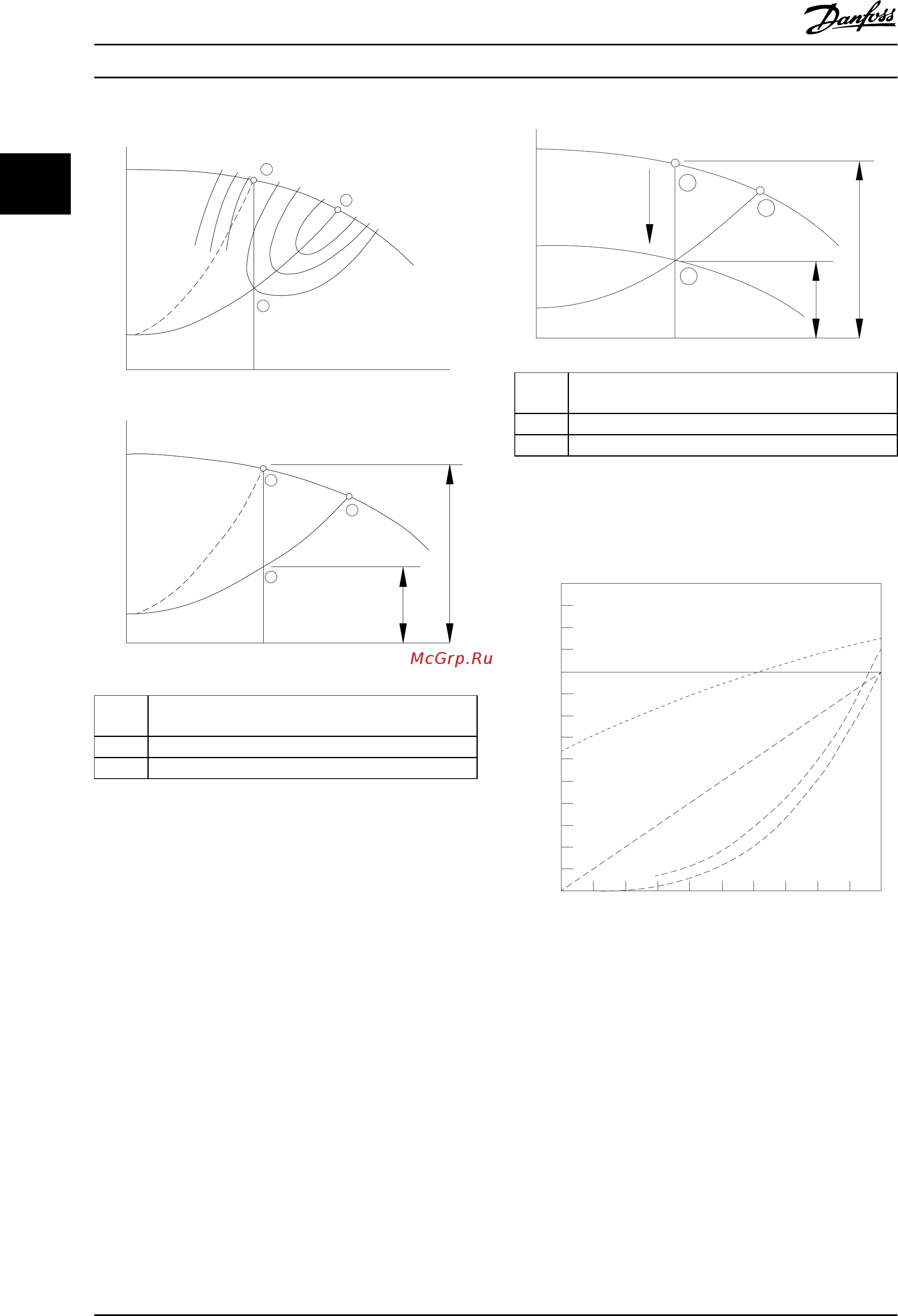

Рисунок 2.3 Уменьшение расхода посредством управления
клапаном (дросселирование)
Регулирование скорости
Тот же поток может регулироваться путем снижения
скорости насоса, как показано на Рисунок 2.4. Снижение
скорости уводит кривую насоса вниз. Рабочая точка
является новой точкой пересечения кривой насоса и
кривой системы (3). Энергосбережение может быть
вычислено путем применения законов подобия, как
описано в глава 2.1.3 Пример энергосбережения.
Flow
Head or Pressure
Pump curve
Operating
point
Natural
Operating point
system
Unthrottled
Speed
reduction
1
2
3
Hp
Hs
130BD894.10
1
Рабочая точка при использовании дроссельного
клапана
2 Естественная рабочая точка
3 Рабочая точка при регулировании скорости
Рисунок 2.4 Снижение расхода путем регулирования
скорости
140
130
120
110
100
90
80
70
60
50
40
30
20
10
0 10 20 30 40 50 60 70 80 90 100
Recirculation
Throttle
control
Cycle
control
VSD
control
Ideal pump
control
Q(%)
P(%)
130BD892.10
Рисунок 2.5 Сравнительные кривые регулирования потока
2.1.5
Пример расхода, изменяющегося в
течение 1 года
Этот пример рассчитан на основании характеристик
насоса, полученных из листа его технических данных,
показанных в Рисунок 2.7.
Полученные результаты показывают, что при данном
распределении расхода экономия за год превышает 50
%,
см. Рисунок 2.6. Срок окупаемости зависит от стоимости
одного киловатт-часа и стоимости преобразователя
частоты. В этом примере срок окупаемости составляет
Обзор изделия
VLT
®
AQUA Drive FC 202
18 Danfoss A/S © 09/2014 Все права защищены. MG20N650
