3.8 Интерфейс последовательной связи
RS 485
3.8.1 Краткое описание
RS485 — интерфейс двухпроводной шины, совместимый
с топологией многоабонентской сети, в которой узлы
могут подключаться по шине или через ответвительные
кабели от общей магистральной линии. Всего к одному
сегменту сети может быть подключено до 32 узлов.
Сегменты сети разделены ретрансляторами, см.
Рисунок 3.40.
УВЕДОМЛЕНИЕ
Каждый ретранслятор действует как узел внутри
сегмента, в котором он установлен. Каждый узел в
составе данной сети должен иметь уникальный адрес,
не повторяющийся в остальных сегментах.
Замкните каждый сегмент на обоих концах, используя
либо конечный переключатель (S801) преобразователей
частоты, либо оконечную резисторную схему со
смещением. Для устройства шины всегда используйте
экранированную витую пару (STP) и следуйте
общепринятым способам монтажа.
Большое значение имеет обеспечение низкого
импеданса заземления экрана в каждом узле, в том
числе по высоким частотам. Подключите экран с
большой поверхностью к «земле» с помощью,
например, кабельного зажима или проводящего
кабельного уплотнения. Может потребоваться
применение кабелей выравнивания потенциалов с
целью создания одинакового потенциала по всей сети,
особенно в установках с кабелями большой длины.
Для предотвращения несогласования импедансов всегда
используйте во всей сети кабели одного типа.
Подключайте двигатель к преобразователю частоты
экранированным кабелем.
Кабель Экранированная витая пара (STP)
Импеданс [Ом]
120
Длина кабеля
[м]
Не более 1200 м (включая ответвительные
линии)
Не более 500 м между станциями
Таблица 3.24 Технические характеристики кабелей

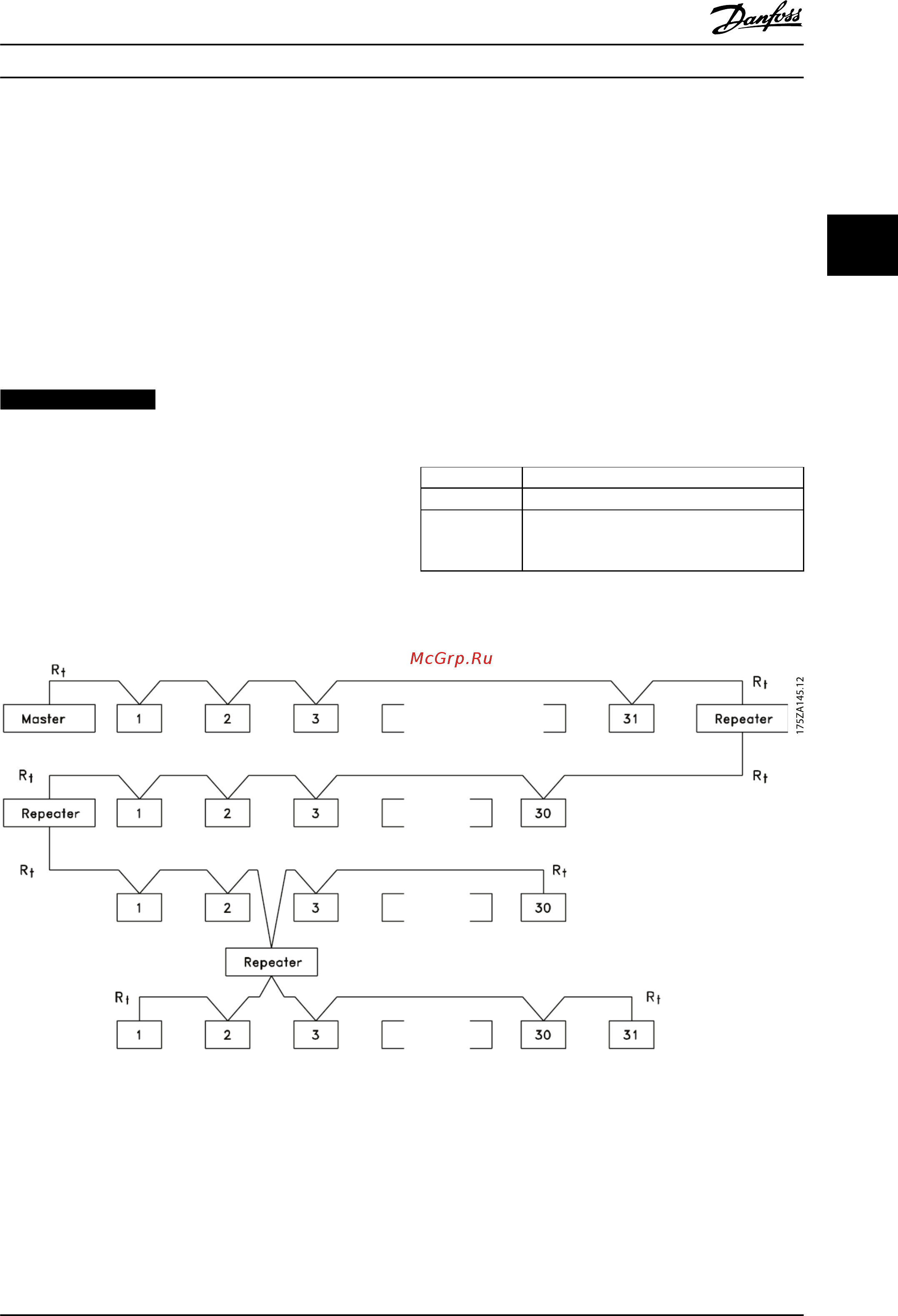

Рисунок 3.40 Интерфейс шины RS485
Интеграция системы Руководство по проектированию
MG20N650 Danfoss A/S © 09/2014 Все права защищены. 85
