3.5.3 Электрическое подключение с учетом требований ЭМС
130BD529.12
1
2
3
4
5
6
7
8
9
L1
L2
L3
PE
10
11
PE
u
v
w
1 ПЛК 7 Двигатель, 3 фазы и защитное заземление (экранированный)
2 Преобразователь частоты 8 Сеть, 3 фазы и усиленное защитное заземление (без
экранирования)
3 Выходной контактор 9 Управляющая проводка (экранированная)
4 Кабельный зажим 10 Выравнивание потенциалов, мин. 16 мм² (0,025 дюйма)
5 Кабельная изоляция (зачищена)
11
Расстояние между кабелем управления, кабелем двигателя и
кабелем сети питания:
Минимум 200 мм.
6 Кабельное уплотнение

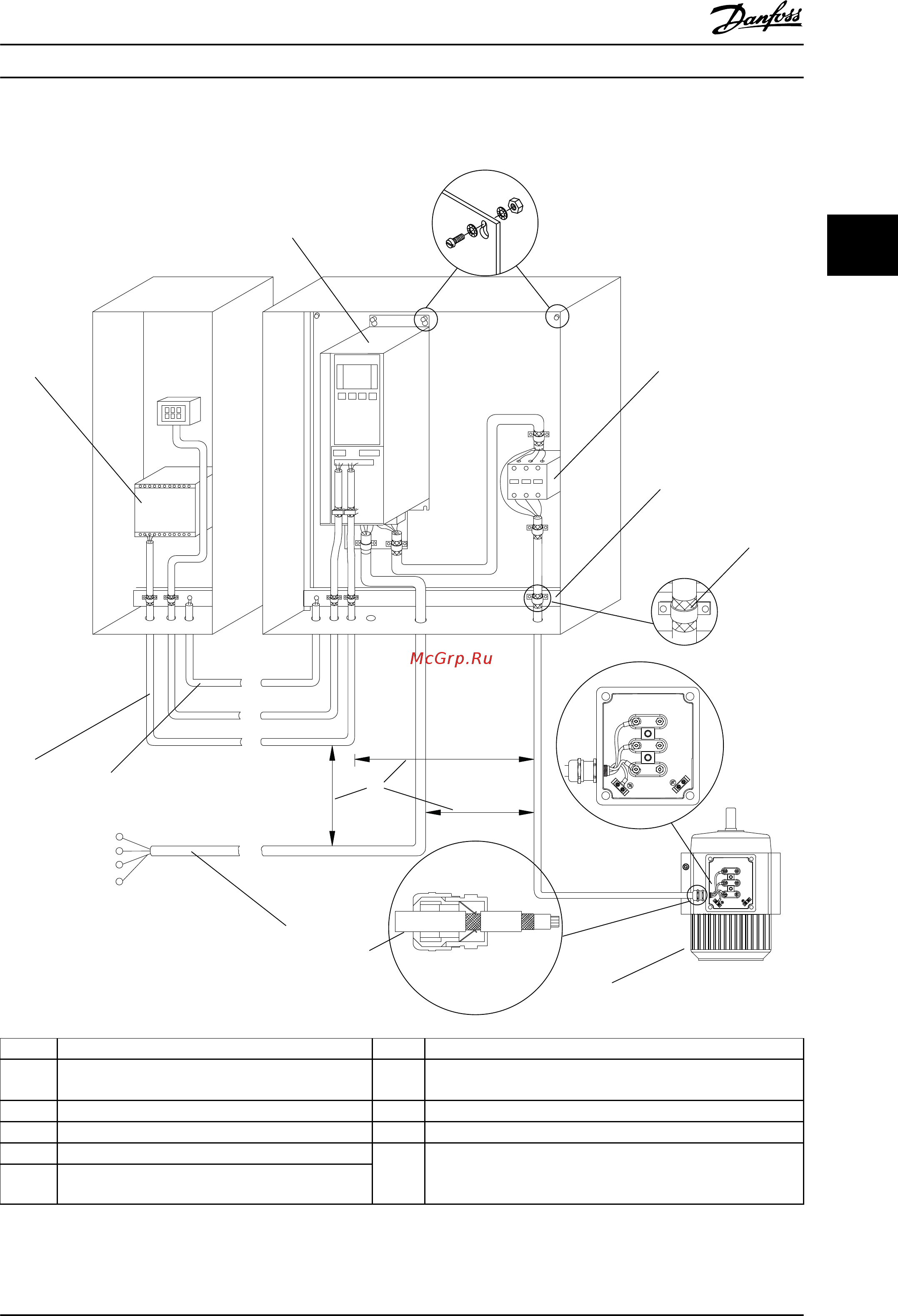

Рисунок 3.22 Электрическоеподключение с учетом требований ЭМС
Интеграция системы
Руководство по проектированию
MG20N650 Danfoss A/S © 09/2014 Все права защищены. 71
