130BT621.12
D
C
A
G

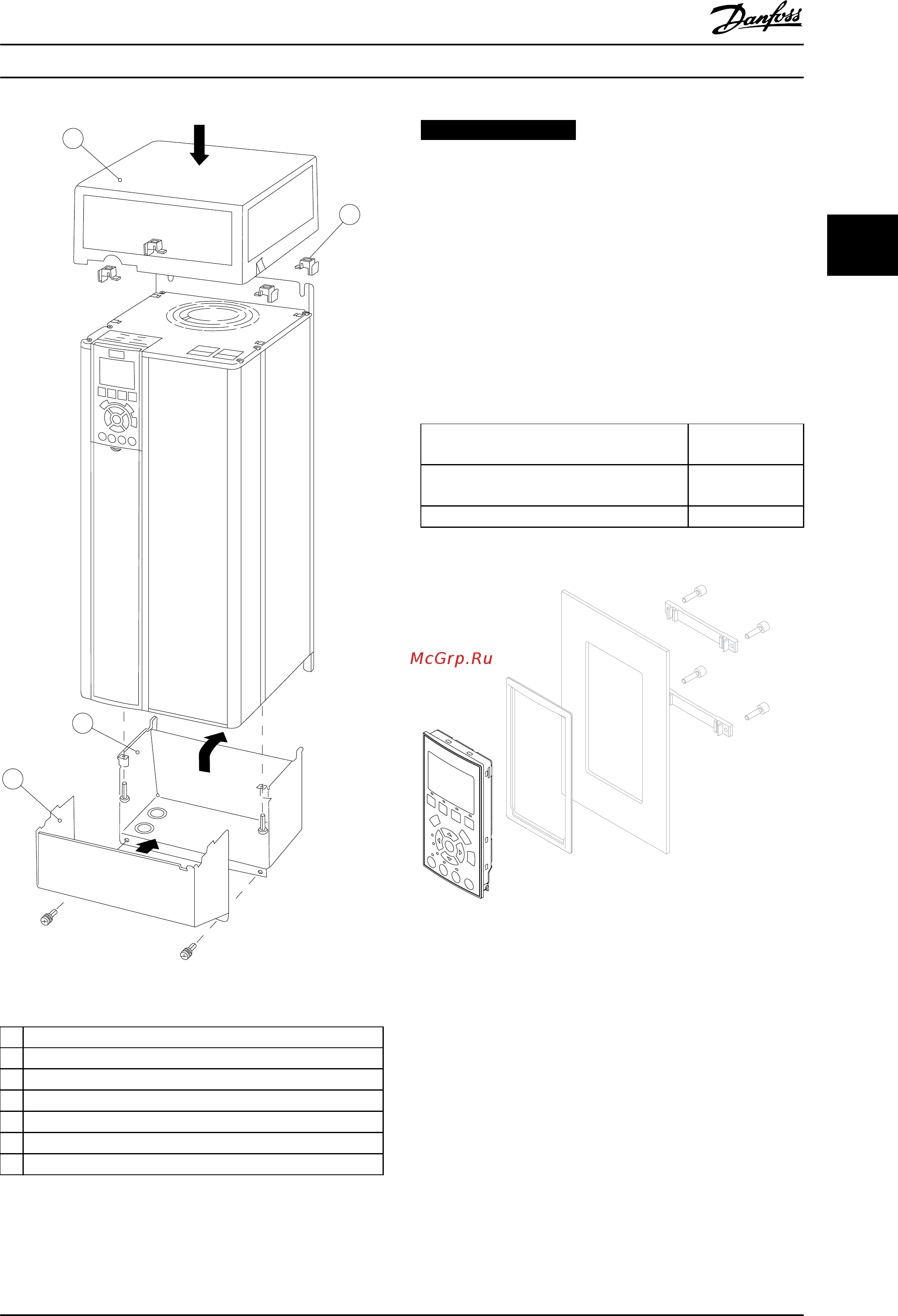

Рисунок 3.34 Корпуса размеров B4, C3 и C4
A
Верхняя крышка
B Наличник
C Основание
D Крышка основания
E Винт(ы)
F Крышка вентилятора
G Верхний зажим
Таблица 3.21 Пояснения к Рисунок 3.33 и Рисунок 3.34
Если используются дополнительные модули A или B,
прикрепите наличник (B) к верхней крышке (A).
УВЕДОМЛЕНИЕ
При использовании Комплекта для корпусов IP21/IP4X/
TYPE 1 установка вплотную друг к другу невозможна.
3.7.10 Комплект дистанционного
монтажа LCP
LCP можно установить на передней стороне корпуса с
помощью выносного монтажного комплекта. Момент
затяжки крепежных винтов должен быть не более 1 Н-м.
Корпус LCP имеет класс защиты IP66.
Корпус
IP66, передняя
панель
Максимальная длина кабеля между LCP и
блоком 3 м
Стандарт связи RS485
Таблица 3.22 Технические характеристики
130BA138.10
Рисунок 3.35 Монтажный комплект для LCP, включающий
графическую панель LCP, крепеж, кабель (3 м) и прокладку.
Номер для заказа 130B1113
Интеграция системы Руководство по проектированию
MG20N650 Danfoss A/S © 09/2014 Все права защищены. 83
3 3
