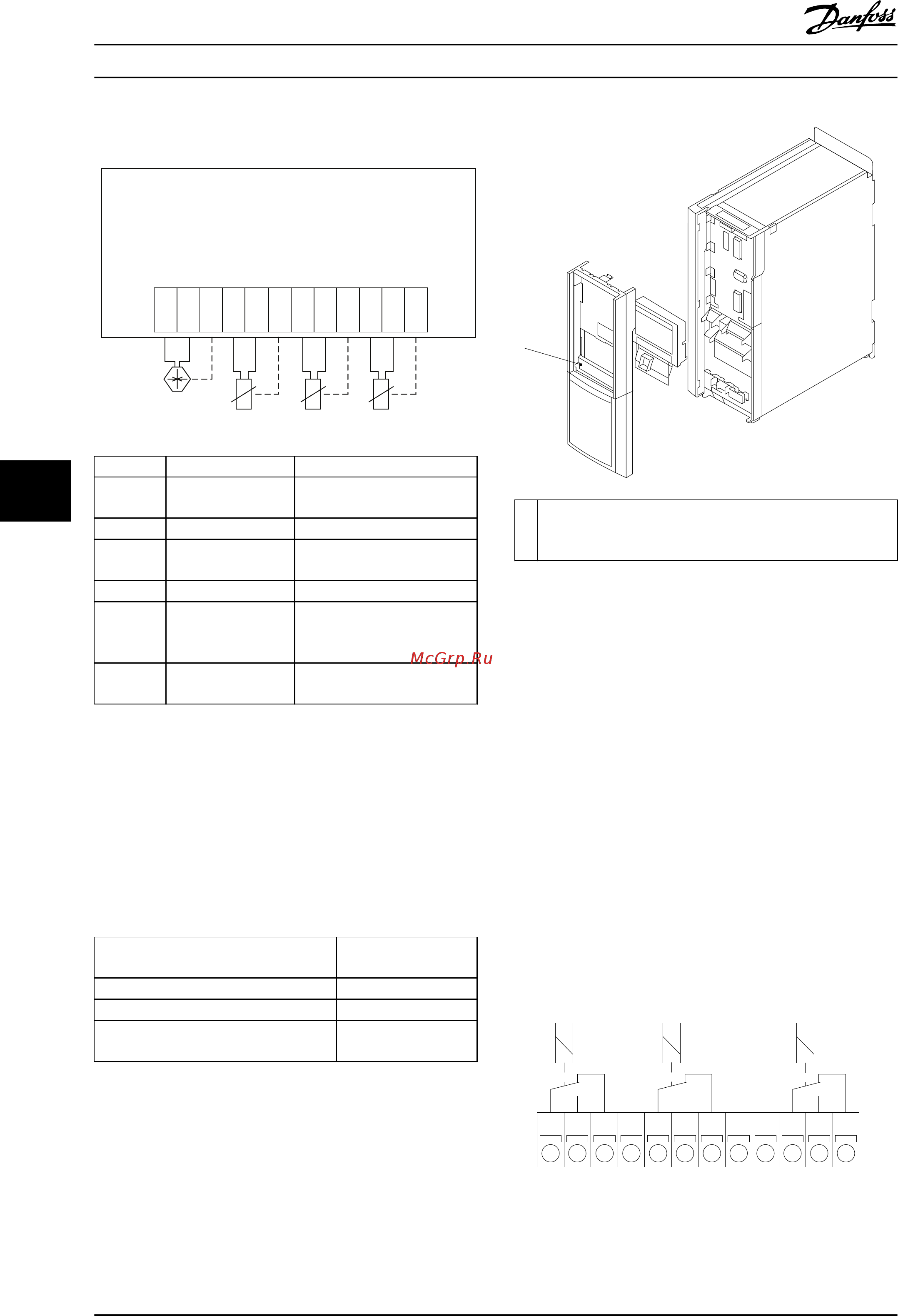

7.11.5.2 Электрическая схема соединений
MCB 114
Sensor Input Option B
SW. ver. xx.xx Code No. 130B1272
VDD
I IN
GND
TEMP
1
WIRE
1
GND
TEMP
2
WIRE
2
GND
TEMP
3
WIRE
3
GND
X48/
1
2
3
4
5
6
7
8
9
10
11
12
4-20mA
2 or 3
wire
2 or 3
wire
2 or 3
wire
2 or 3
wire
130BB326.10
Клемма Наименование Функция
1 VDD Источник 24 В пост. тока для
питания датчика 4–20 мА
2 I вх. Вход 4–20 мА
3 GND Заземление аналогового
входа
4, 7, 10 Темп. 1, 2, 3 Температурный вход
5, 8, 11 Провод 1, 2, 3 Вход по третьему проводу,
если используются датчики с
тремя проводами
6, 9, 12 GND Заземление температурного
входа
Рисунок 7.12 Электрическая схема соединений MCB 114
7.11.6
VLT
®
Extended Cascade Controller
MCO 101
Дополнительный модуль МСО 101 содержит 3 группы
переключающих контактов и может вставляться в
дополнительное гнездо B.
Макс. нагрузка на клеммах (перем.
ток)
240 В перем. тока, 2 А
Макс. нагрузка на клеммах (пост. ток) 24 В пост. тока, 1 А
Мин. нагрузка на клеммах (пост. ток) 5 В, 10 мА
Макс. частота коммутации при
номинальной нагрузке/мин. нагрузке
6 мин
-1
/20 с
-1
Таблица 7.61 Электрические характеристики MCO 101
130BA607.11
MCO 101
1
1
Снимите дополнительную плату MCO 101 для доступа к
контактам RS485 (S801) или переключателям тока/
напряжения (S201, S202)
Рисунок 7.13 Установка дополнительной платы в гнездо В
Как добавить дополнительное устройство MCО 101:
1. Отключите питание преобразователя частоты.
2. Отключите питание от разъемов токоведущих
частей на клеммах реле.
3. Снимите панель местного управления,
клеммную крышку и извлеките раму панели из
FC 202..
4. Вставьте дополнительный модуль MCB 101 в
гнездо B.
5. Подсоедините кабели управления и проложите
кабели с помощью имеющихся кабельных лент.
6. Вставьте удлиненную раму и клеммную крышку.
7. Установите повторно LCP.
8. Подключите питание к преобразователю
частоты.
Relay 10
NC NCNC
Relay 12Relay 11
1 2 3 12
130BA606.10
754 6 8 9 10 11
Рисунок 7.14 Использование подключений
Технические характеристики
VLT
®
AQUA Drive FC 202
194 Danfoss A/S © 09/2014 Все права защищены. MG20N650
