7.11.2
VLT
®
Relay Card MCB 105
Дополнительная релейная плата MCB 105 содержит 3 группы однополюсных контактов на два направления (SPDT) и
должна вставляться в гнездо B для дополнительных устройств.
Электрические характеристики
Макс. нагрузка на клемму (AC-1)
1)
(резистивная нагрузка) 240 В перем. тока, 2 А
Макс. нагрузка на клемме (AC-15)
1)
(индуктивная нагрузка при cosφ 0,4) 240 В перем. тока, 0,2 A
Макс. нагрузка на клемму (DC-1)
1)
(резистивная нагрузка) 24 В пост. тока, 1 А
Макс. нагрузка на клемме (DC-13)1) (индуктивная нагрузка) 24 В пост. тока, 0,1 А
Мин. нагрузка на клеммах (пост. ток) 5 В, 10 мА
Макс. частота коммутации при номинальной/минимальной нагрузке 6 минимум
-1
/20 с
-1
1) IEC 947, части 4 и 5
Дополнительный комплект реле, заказываемый
отдельно, включает
•
Модуль реле MCB 105
•
Увеличенное крепление панели LCP и
увеличенную клеммную крышку
•
Ярлык для крышки доступа к переключателям
S201, S202 и S801
•
Кабельные хомуты для крепления кабелей к
модулю реле
2
130BA709.11
1
LABEL
Remove jumper to activate Safe Stop
12
13
18
19
27
29
33
32
20
39
42
50
53
54
61
68
CAUTION:
SEE MANUAL / RCD and high leakage current
VOIR MANUAL / Fransk tekst
WARNING:
Stored charge / “Fransk tekst” (4 min.)
LISTED 76x1 134261
INDUSTRIAL CONTROL EQUIPMENT
SEE MANUAL FOR PREFUSE TUPE IN UL
APPLICATIONS
T/C : CIAXXXPT5B20BR1DBF00A00
P/N : XXXN1100 S/N: 012815G432
IN: 3x380-480V 50/60Hz 14.9A
OUT: 3x0-Uin 0-1000Hz 16.0A 11.1 kVA
CHASIS/IP20 Tamb Max 45C/113F
MADE IN DENMARK
9Ø
9Ø
Ø6
1
ПРЕДУПРЕЖДЕНИЕ. Ярлык ДОЛЖЕН быть помещен на
раму панели LCP, как показано на рисунке (в соответствии
с требованиями UL).
2 Релейная плата

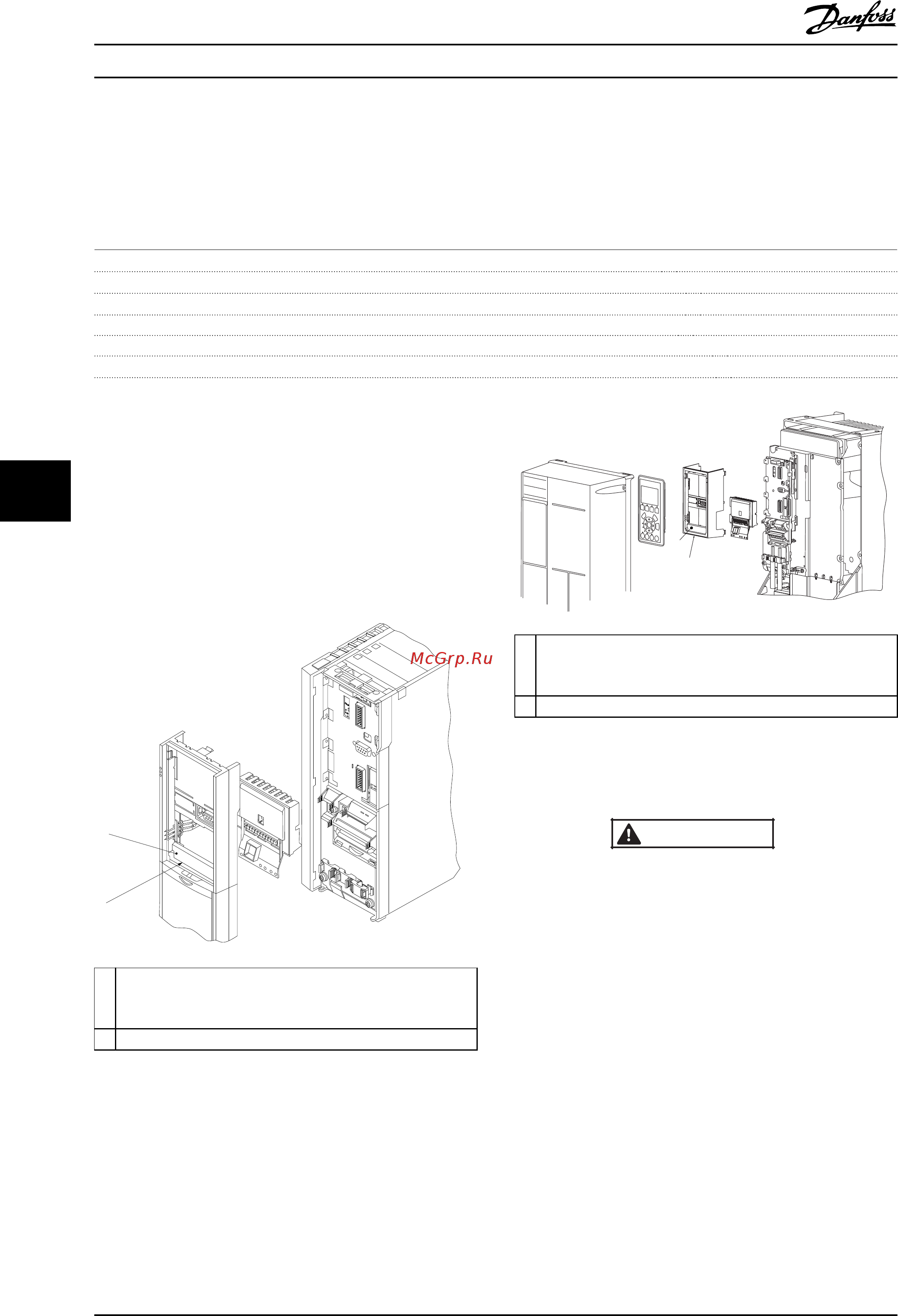

Рисунок 7.3 Размеры корпуса A2-A3-B3
2
130BA710.11
1
LABEL
Remove jumper to activate Safe Stop
13
12
18
19
27
32
38
2
28
42
39
53
50
5
61
6
9Ø
9Ø
DC-
DC+
1
ПРЕДУПРЕЖДЕНИЕ. Ярлык ДОЛЖЕН быть помещен на
раму панели LCP, как показано на рисунке (в соответствии
с требованиями UL).
2 Релейная плата
Рисунок 7.4 Размеры корпуса A5-B1-B2-B4-C1-C2-C3-C4
WARNING
Warning Dual Supply
130BE040.10
Рисунок 7.5 наклейка с предупреждением наклеивается на
дополнительное устройство
Как добавить дополнительную релейную плату MCB 105:
1. Отключите питание преобразователя частоты.
2. Отключите питание от разъемов токоведущих
частей на клеммах реле.
3. Снимите с преобразователя частоты LCP,
клеммную крышку и крепление LCP.
4. Вставьте дополнительный модуль MCB 105 в
гнездо B.
5. Подключите кабели управления и прикрепите
их прилагаемыми кабельными накладками.
6. Позаботьтесь, чтобы обеспечить правильную
длину зачищенных участков проводов (см.
Рисунок 7.7).
Технические характеристики
VLT
®
AQUA Drive FC 202
188 Danfoss A/S © 09/2014 Все права защищены. MG20N650
