реакцию STO (по умолчанию это аварийный сигнал
функции безопасного останова).
MS 220 DA
11
10
20-28 VDC 10 mA
12
20-28 VDC
60 mA
com
ZIEHL
X44
12 13 18 19 27 29 32 33 20 37
3
NC
4
NC
5
NC
6
NC
7
NC
8
NC
9
NC
10 11
NC
121
T1
2
T2
T
P
T
P
PTC
M3~
130BA638.10
DO
Motor protection
MCB 112 PTC Thermistor Card
Option B
Reference for 10, 12
DO FOR SAFE
STOP T37
Code No.130B1137
Control Terminals of FC302

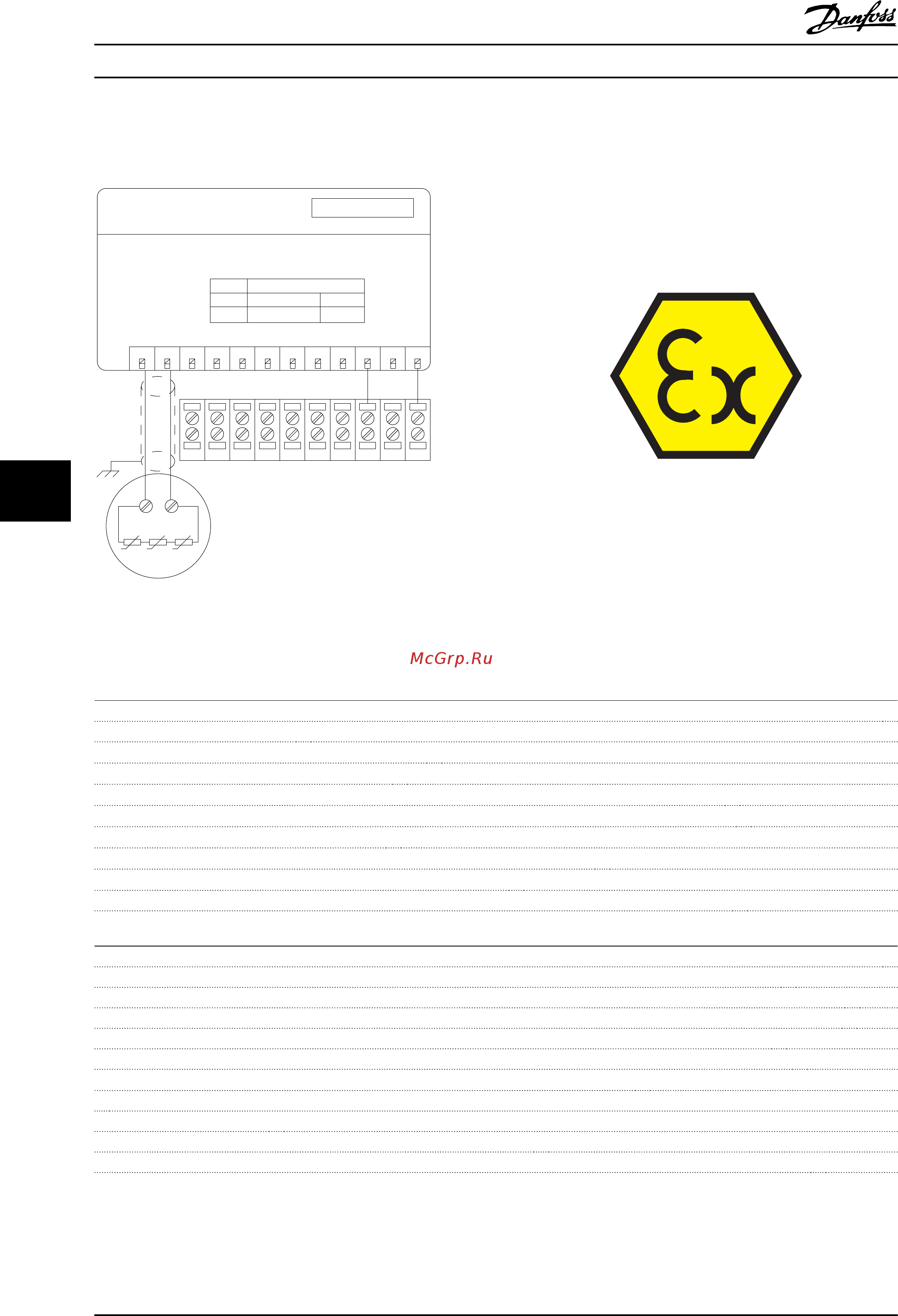

Рисунок 7.9 Монтаж MCB 112
Сертификация ATEX при использовании FC 102, FC
103, FC 202 и FC 302
Модуль MCB 112 сертифицирован для ATEX, то есть
преобразователь частоты в комбинации с MCB 112
может использоваться с двигателями в потенциально
взрывоопасных средах. Подробнее см. Инструкции по
эксплуатации платы термистора VLT
®
PTC Thermistor
Card MCB 112.
Рисунок 7.10 Взрывоопасная атмосфера (ATmosphère
EXplosive, ATEX)
Электрические характеристики
Подключение резистора
PTC резистор, соответствующий стандартам DIN 44081 и DIN 44082
Количество 1..6 резисторов последовательно
Значение запирания 3,3 Ом.... 3,65 Ом ... 3,85 Ом
Значение сброса 1,7 Ом .... 1,8 Ом ... 1,95 Ом
Допуск на включение ±6 °C
Суммарное сопротивление шлейфа датчика < 1,65 Ом
Напряжение на клемме ≤ 2,5 В для R ≤ 3,65 Ом, ≤ 9 В для R = ∞
Ток датчика ≤ 1 мА
Короткое замыкание 20 Ом ≤ R ≤ 40 Ом
Потребляемая мощность 60 мА
Условия тестирования
EN 60 947-8
Напряжение при измерении сопротивления 6000 В
Категория по перенапряжению III
Уровень загрязнения 2
Измерительное напряжение Vbis 690 В
Надежная гальваническая развязка до Vi 500 В
Диапазон температур окружающей среды от -20 °C до +60 °C
EN 60068-2-1, сухое тепло
Влажность 5–95 %, конденсация не допускается
Устойчивость к вибрации 10 до 1000 Гц 1,14 g
Устойчивость к ударному воздействию 50 г
Технические характеристики
VLT
®
AQUA Drive FC 202
190 Danfoss A/S © 09/2014 Все права защищены. MG20N650
