Аналоговый ток 4 мА приравнивается к 0 В, точно также, 20 мА
приравнивается к 10 В, как показано на рисунке ниже.

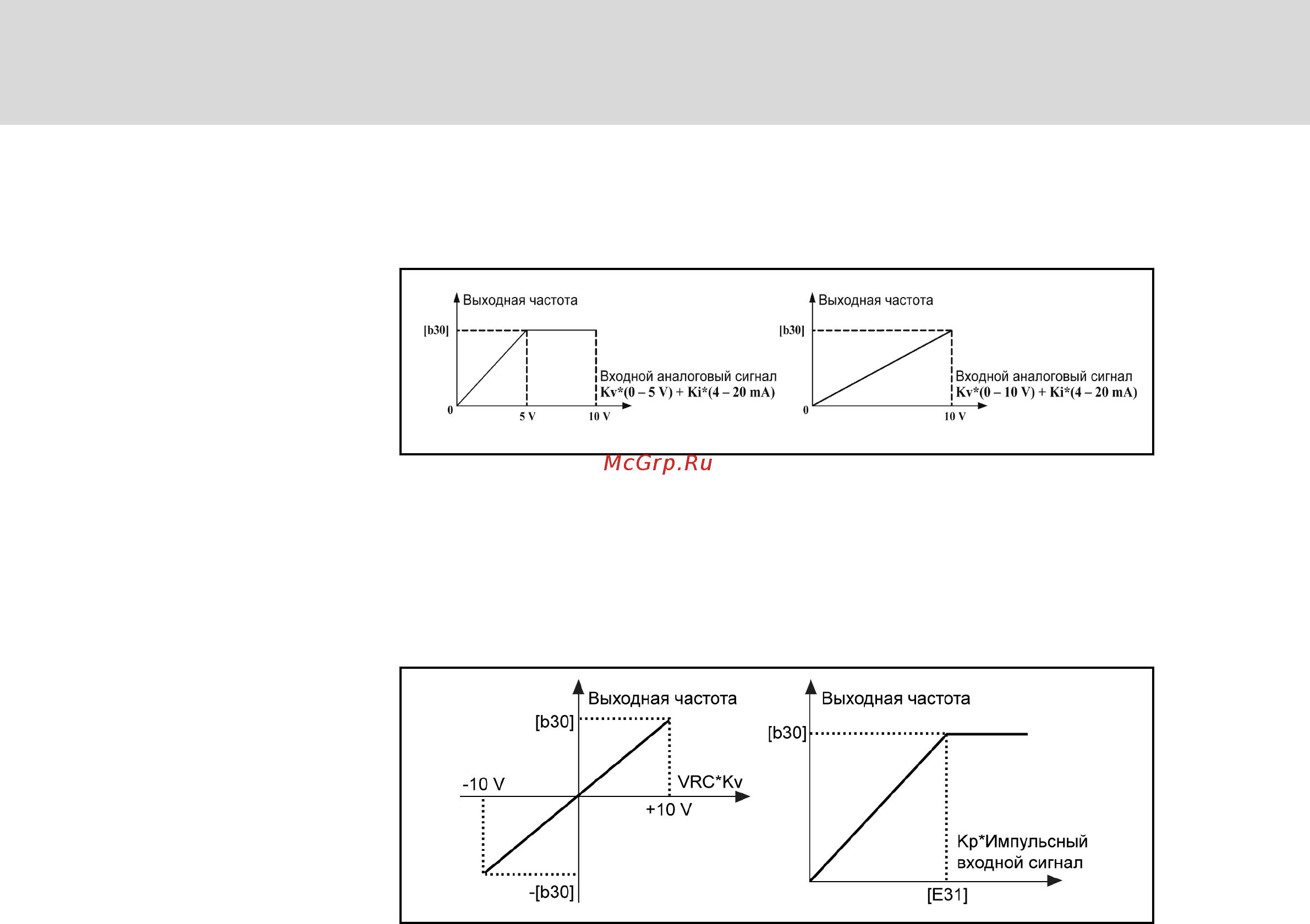

Рис. 7-3: Комбинация ввода клеммы VRC и клеммы +I
● Когда [b02]=10, клемма VRC подает аналоговые сигналы от –10 до
+10 В, а направление вращения определяется сигналом входного
напряжения.
– Отрицательный сигнал указывает на вращение в обратном на‐
правлении;
– Положительный сигнал указывает на вращение вперед;
Рис. 7-4: Клемма VRC и импульсный входной сигнал
● Когда [b02]=11, частота задается комбинацией настройки частоты
импульса и клеммами VRC. Коэффициент усиления частоты им‐
пульсов равен Kp (см. параметр b25), а коэффициент усиления ана‐
логового напряжения равен Kv (см. параметр b25).
– Если клемма VRC = от 0 до 10 В, то заданная частота равна:
Kp × (Настройка частоты импульса) + Kv × (VRC - 5 В)
– Если клемма VRC = от 0 до 5 В, то заданная частота равна: Kp
× (Настройка частоты импульса) + Kv × (VRC - 2,5 В)
– Импульсные сигналы вводятся через клемму A-, установить
переключатель JP2 в положение 1 – 2.
● Когда [b02]=12, частота задается внешним компьютером. Необхо‐
димо правильно настроить коды функций H08, H09, H10 и H11.
● Установить переключатель JP5 в положение 2 – 3, если
[b02]=5, 6 ,10 и
[b02]=9, 11, а входной сигнал находится в пределах 0 – 10 В
Bosch Rexroth AG DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
102/251
Настройки параметров
