9: d.r., защита привода
10: CPU-, Электромагнитные помехи
11: IPH.L., потеря фазы на входе
12: oPH.L., потеря фазы на выходе
13: E.-St., останов по команде внешней неисправности
14: O.T., перегрев двигателя
15: CPUE, EMI
E49 Тип датчика
Диапазон на‐
стройки
0: PTC; 1: NTC
Минимальная
единица
1
Заводское
значение
0
E50 Входные каналы защиты двигателя от перегрева
Диапазон на‐
стройки
0: Деактивировано; 1: Канал VRC; 2: Канал FB
Минимальная
единица
1
Заводское
значение
0
E51 Опорное значение перегрева двигателя
Диапазон на‐
стройки
от 0,0 до 10,0 В
Минимальная
единица
0,1 В
Заводское
значение
2,0 В
● Для активации данной функции необходима установка в двигатель
датчиков температуры PTC/NTC с подключением их выходных
клемм к соответствующим клеммам блока управления преобраз‐
ователя частоты. Схема подключения датчика температуры показа‐
на ниже:

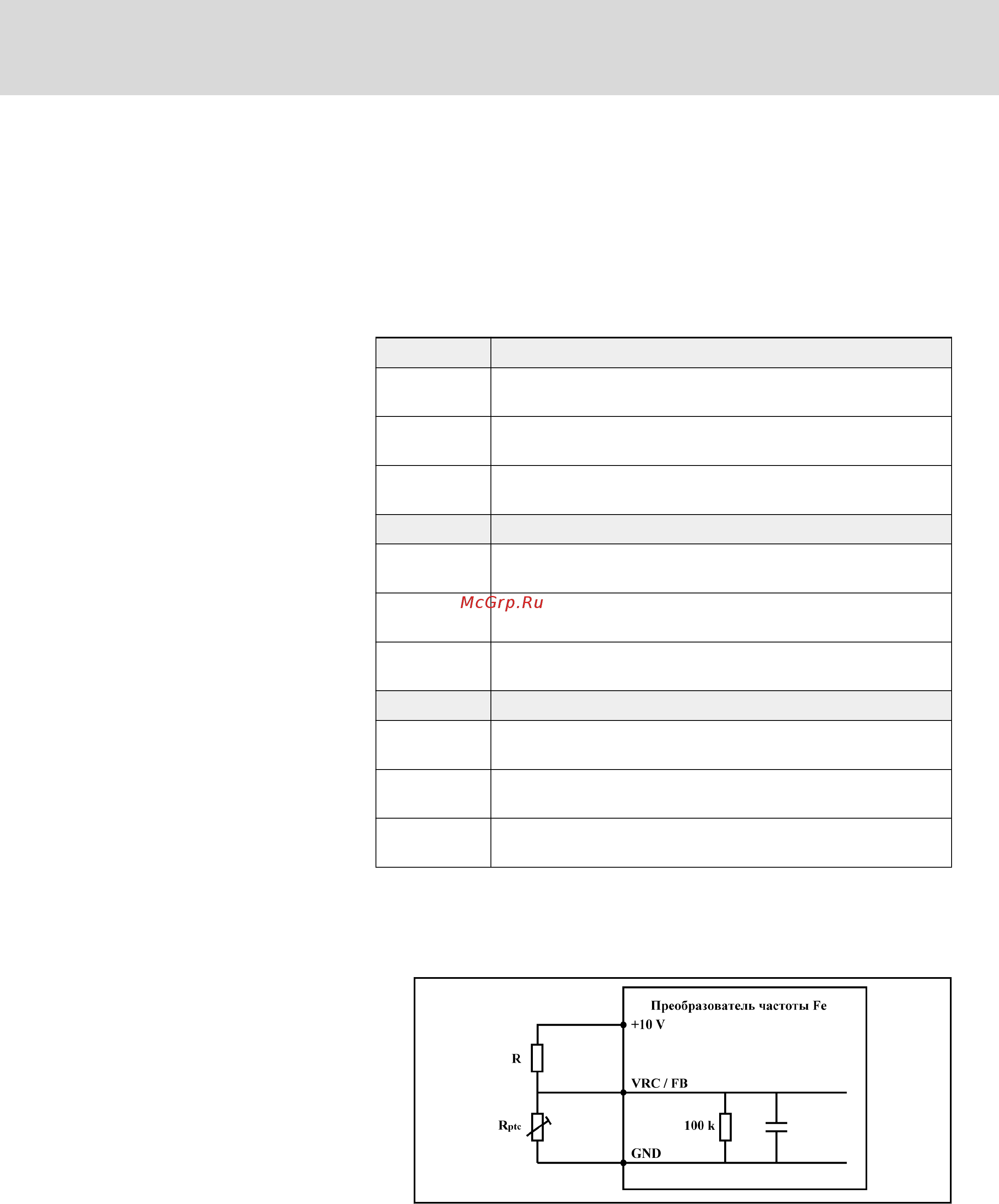

Рис. 7-45: Подключение датчика температуры PTC
DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
Bosch Rexroth AG 147/251
Настройки параметров
