6 Ввод в эксплуатацию
6.1 Панель управления
6.1.1 Обзор
Панель управления расположена по центру преобразователя частоты и
состоит из двух частей: дисплея и клавиш. На дисплее отображаются
настройки режима и состояние преобразователя частоты. Клавиши по‐
зволяют пользователю программировать преобразователь.

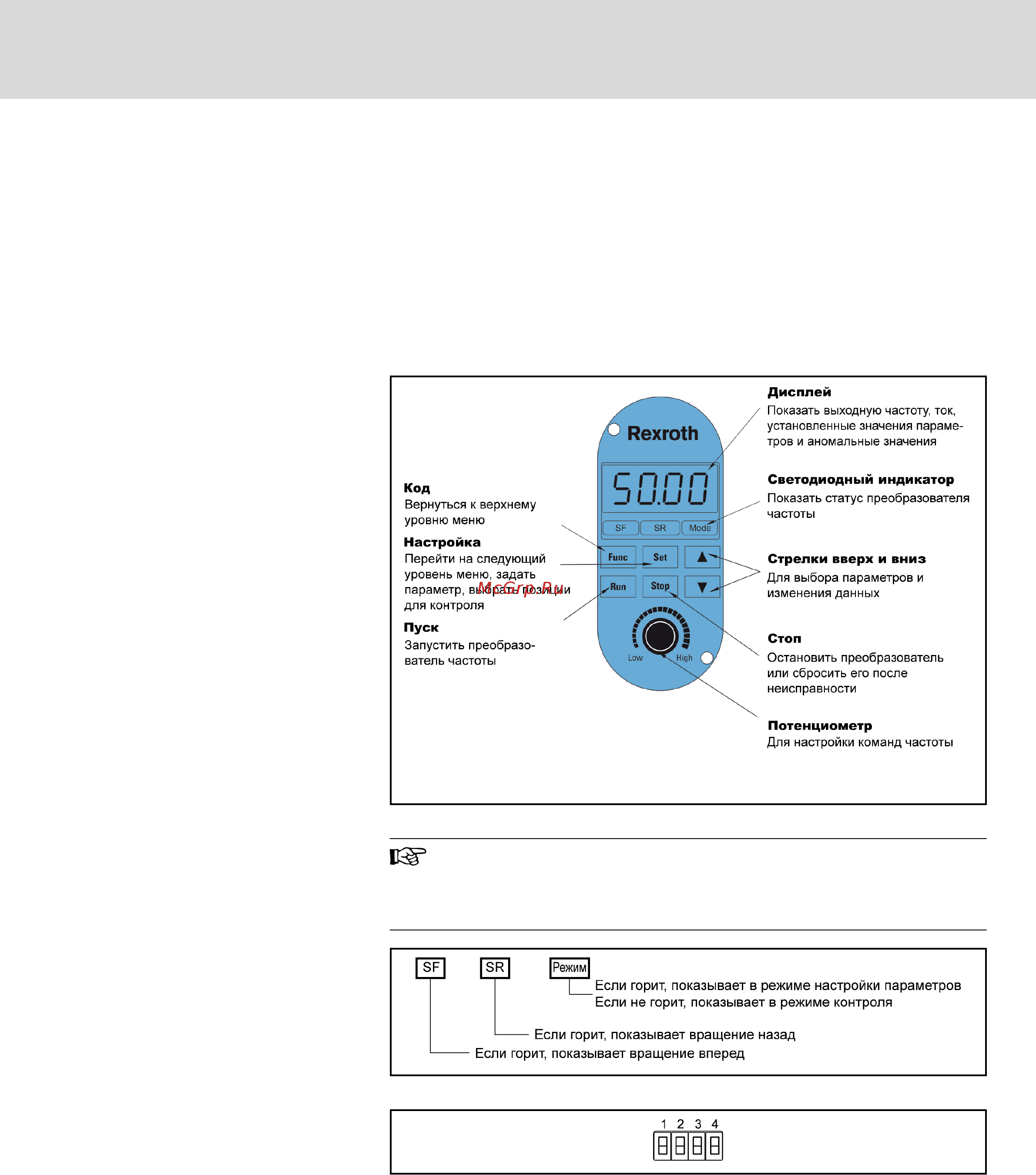

Рис. 6-1: Пульт управления Fe
Для преобразователей частоты с 0K75 по 7K50 потенциометр
конфигурирован как стандарт, в то время как для преобраз‐
ователей частоты с 11K0 по 160K нет потенциометров, кон‐
фигурированных как стандарт.
Описание светодиодного инди‐
катора
Рис. 6-2: Описание светодиодного индикатора
Описание цифровой индикации
Рис. 6-3: Описание цифровой индикации
