10.2 Средства торможения
10.2.1 Тормозной прерыватель
Функция тормозного прерывателя
Тормозной прерыватель используется для рассеивания энергии, выра‐
ботанной двигателем во время процесса торможения, что ведет к увели‐
чению тормозной способности и более быстрому замедлению нагрузки
без устройства для расцепления при повышенном напряжении.
Внутренний тормозной прерыватель
Преобразователи частоты Fe 0K75 - 15K0 имеют встроенные тормозные
прерыватели. Для активации функции торможения требуются только
внешние тормозные резисторы. Принцип работы внутреннего тормозно‐
го прерывателя показан ниже:

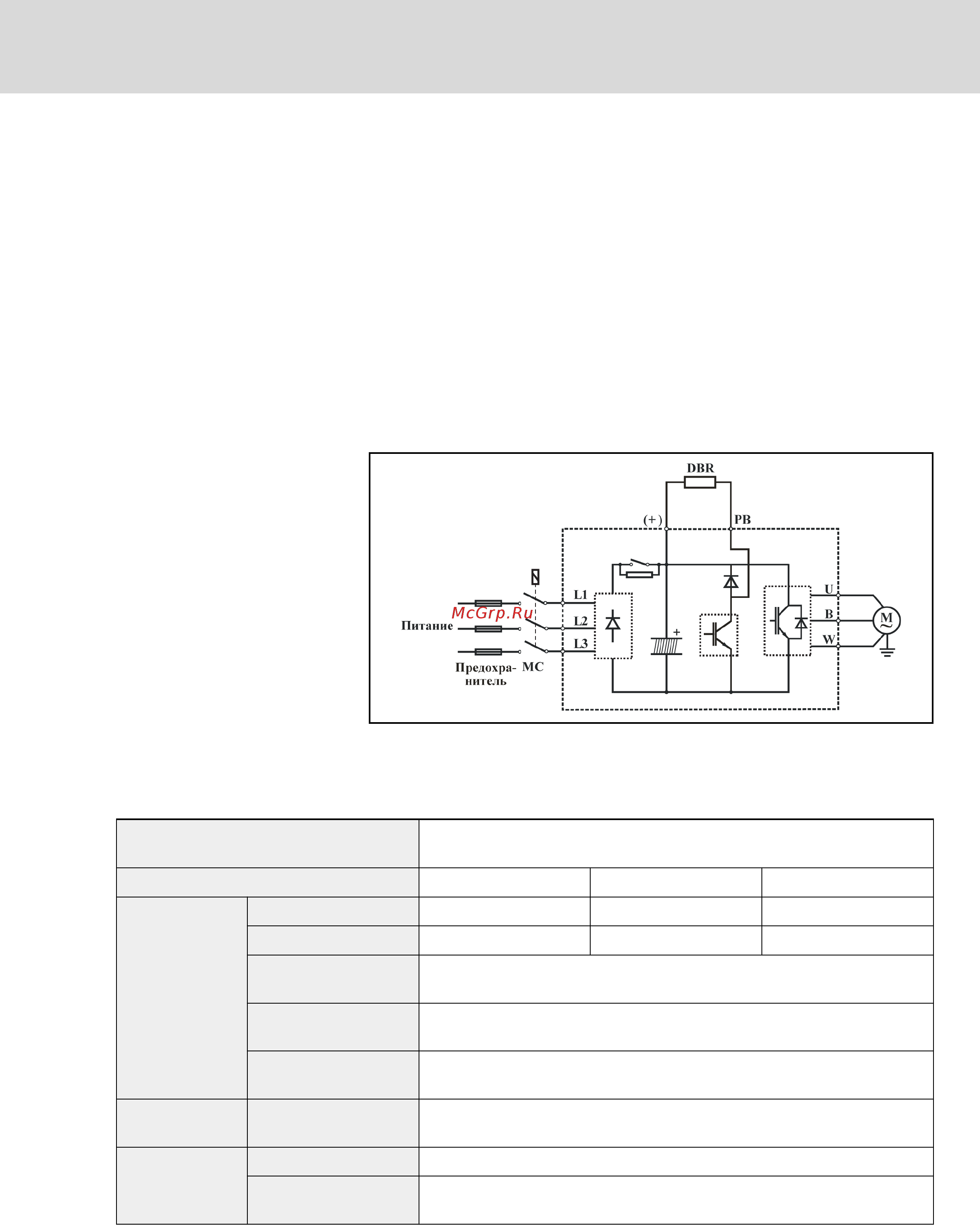

Рис. 10-8: Внутренний тормозной прерыватель
Внешний тормозной прерыватель (Fe 18K5 и дальнейшие модели)
Технические характеристики
Применимый класс напряжения
Питание от сети переменного тока 380 В – 15 %...480 В + 10 %; 50 / 60
Гц ± 5 %
Модель тормозного прерывателя - FELB FELB02.1N-30K0 FELB02.1N-45K0 FELB02.1N-220K
Характеристики
входа и выхода
Пиковый ток [А] 50 75 300
Номинальный ток [А] 15 25 85
Начальное напряже‐
ние торможения
630 / 660 / 690 / 730 / 760 В ± 16 В
Максимальный гисте‐
резис
Свыше 16 В
Синхронный сигнал
Связанный вход, связанный выход, параллельно можно установить до 3
тормозных прерывателей
Подача питания
диапазон напряжения
шины пост.тока
460—800 В пост. тока
Защита
Перегрев радиатора Активна, когда температура превышает +85 °C
Неисправность выхода
Релейное соединение 0,6 A 125 В перем. тока / 2 A 30 В перем. тока
(T1, T2)
DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
Bosch Rexroth AG 205/251
