Bosch Rexroth FECG02.1-4K00-3P400-A-SP-MODB-01V01 [117/254] Когда для обеспечения частоты колебаний в разомкнутом контуре вы бран vrc i частота импульсов или входной сигнал потенциометра па нели управления отношения между регулируемым значением и устано вленной частотой представлены ниже
![Bosch Rexroth FECG02.1-4K00-3P400-A-SP-MODB-01V01 [117/254] Когда для обеспечения частоты колебаний в разомкнутом контуре вы бран vrc i частота импульсов или входной сигнал потенциометра па нели управления отношения между регулируемым значением и устано вленной частотой представлены ниже](/views2/1567698/page117/bg75.png)
Минимальная
единица
0,01 Гц
Заводское
значение
0,00 Гц
b29 Максимальная настройка кривой
Диапазон на‐
стройки
от 0,0 % до 100,0 %
Минимальная
единица
0.1 %
Заводское
значение
100.0 %
b30 Частота, соответствующая максимальной настройке кривой
Диапазон на‐
стройки
от 0,00 до 650.00 Гц
Минимальная
единица
0,01 Гц
Заводское
значение
50,00 Гц
Когда для обеспечения частоты колебаний в разомкнутом контуре вы‐
бран VRC, +I, частота импульсов или входной сигнал потенциометра па‐
нели управления, отношения между регулируемым значением и устано‐
вленной частотой представлены ниже:
Рис. 7-18: Отношения между данным и установленным значением
● Если аналоговые сигналы (от 0 до 5 В, от 0 до 10 В, от 4 до 20 мА,
или потенциометр панели управления от 0 до 5 В) и частота им‐
пульсов используются для установки значения сигнала управления
частотой, выходную частоту беспрепятственно устанавливать, из‐
меняя b25, b51, b52 и b27, b28, b29, b30.
● b26 определяет постоянную времени выдержки первого порядка
для фильтрования отставания первого порядка аналогового входа.
Чем выше постоянная времени, тем больше сигналов помех будет
подавлено, но ответная реакция будет ниже. b26 также являются
постоянной времени фильтрования канала FB.

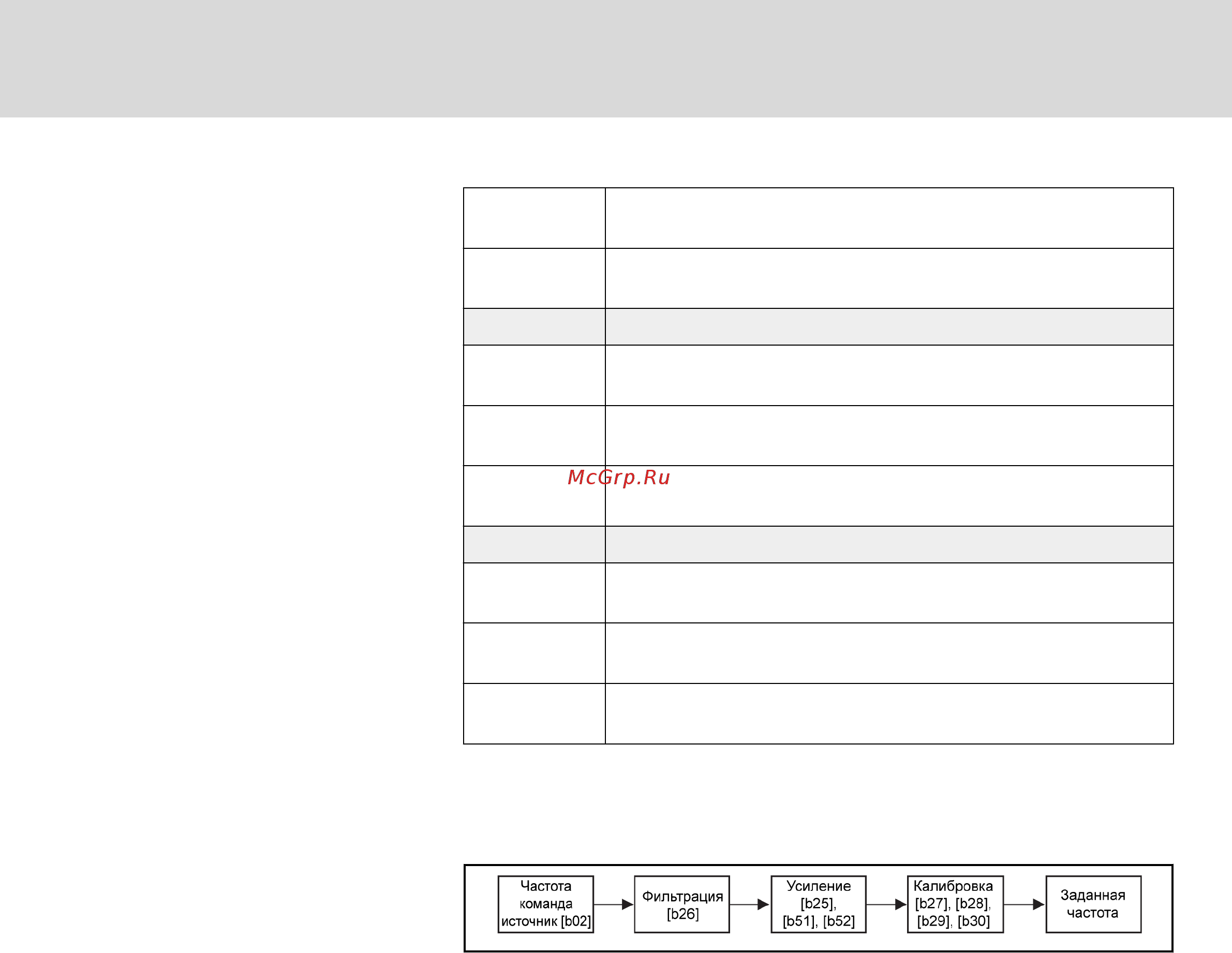

● Что касается значения команды частоты после фильтрования и об‐
работки усиления, то ее отношение в настройкой частоты определ‐
яется кривой, задаваемой с помощью b27, b28, b29 и b30. Подроб‐
нее см. схему ниже:
DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
Bosch Rexroth AG 115/251
Настройки параметров
