Bosch Rexroth FECG02.1-4K00-3P400-A-SP-MODB-01V01 [60/254] Порт связи
![Bosch Rexroth FECG02.1-4K00-3P400-A-SP-MODB-01V01 [60/254] Порт связи](/views2/1567698/page60/bg3c.png)
Тип Клеммы
Сигнальная функ‐
ция
Описание Требование к сигналу
Связь
485+
Положительная
клемма для диф‐
ференциального
сигнала RS485
Стандартный порт связи 485. Использовать витую пару или экранирован‐
ные кабели. Порт RJ11 и обжимные клеммы 2 PIN являются факульта‐
тивными. Оба соединения соединены внутри с одним и тем же портом
485 (параллельный режим).
485-
Отрицательная
клемма для диф‐
ференциального
сигнала RS485
Табл. 5-6: Описание клемм цепи управления

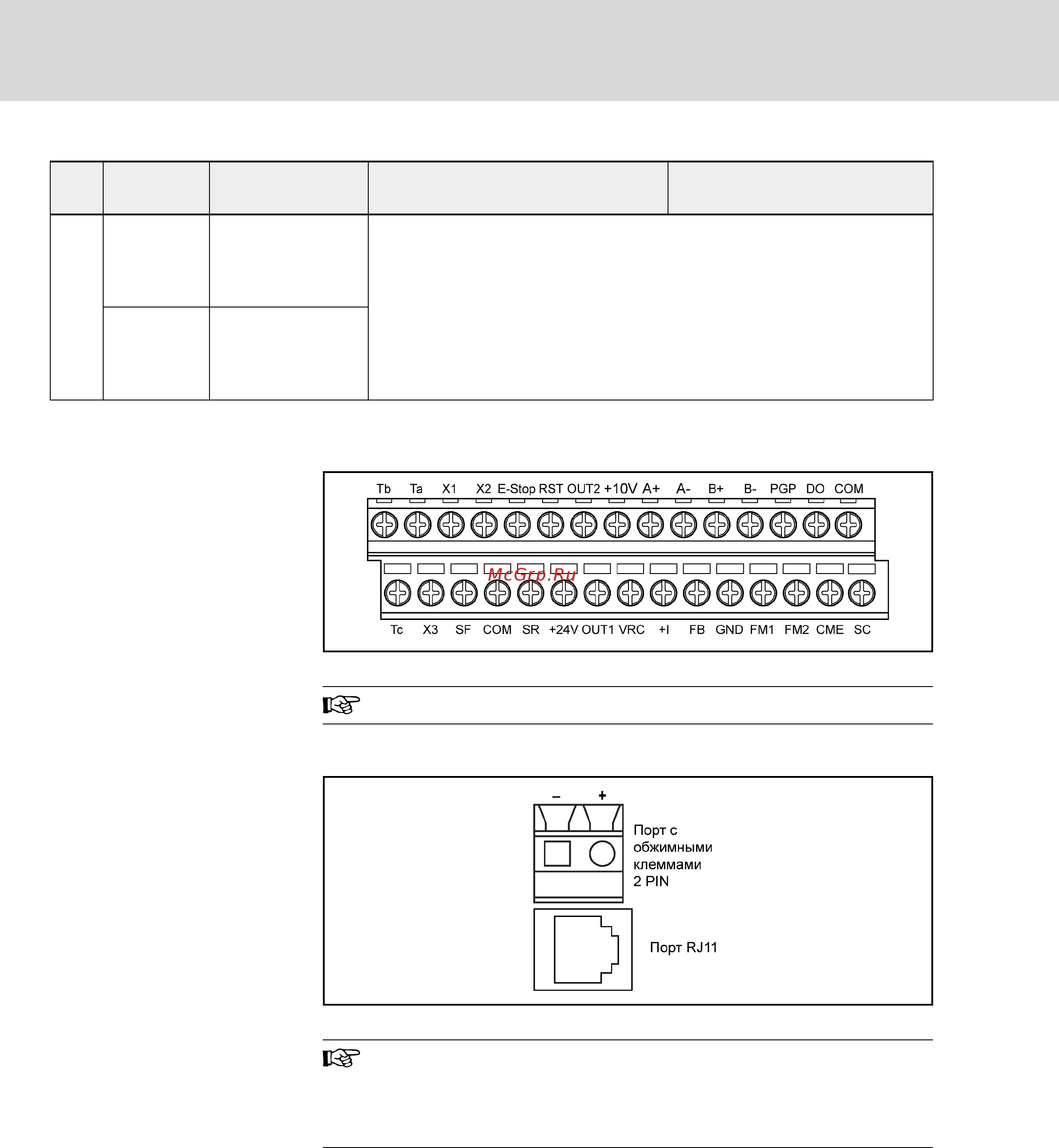

Рисунок клемм цепи управления
Рис. 5-19: Клеммы цепи управления
Применимо к плате центрального процессора 0K75 – 160K.
Порт связи
Рис. 5-20: Порт связи RS485
● Диапазон проводки с обжатыми клеммами: 22 – 12 AWG
● Тип провода с обжатыми клеммами: 75 ℃ и больше,
только медный
● Момент обжатой клеммы: 5 кгс–см (4,3 дюйм/фунт-сила)
Bosch Rexroth AG DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
58/251
