Bosch Rexroth FECG02.1-4K00-3P400-A-SP-MODB-01V01 [244/254] Коммуникационные сети
![Bosch Rexroth FECG02.1-4K00-3P400-A-SP-MODB-01V01 [244/254] Коммуникационные сети](/views2/1567698/page244/bgf4.png)
Вспомога‐
тельный
адресов
Код функ‐
ции
Начальный
адрес
Количество
адресов
Байты
содержимо‐
го
Содержи‐
мое данных
Код CRC
Запрос 0x01 0x06 0x4000 Н/П Н/П 0x0001 0x5DCA
Ответ 0x01 0x06 0x4000 Н/П Н/П 0x0001 0x5DCA
Табл. 12-17: Пример коммуникации ModBus
12.2.6 Коммуникационные сети
Сеть
Коммуникационная сеть показана ниже Вспомогательные сетевые тер‐
миналы на обоих концах нуждаются во внешнем сопротивлении с реко‐
мендованным значением 120 Ом, 0,25 Вт.

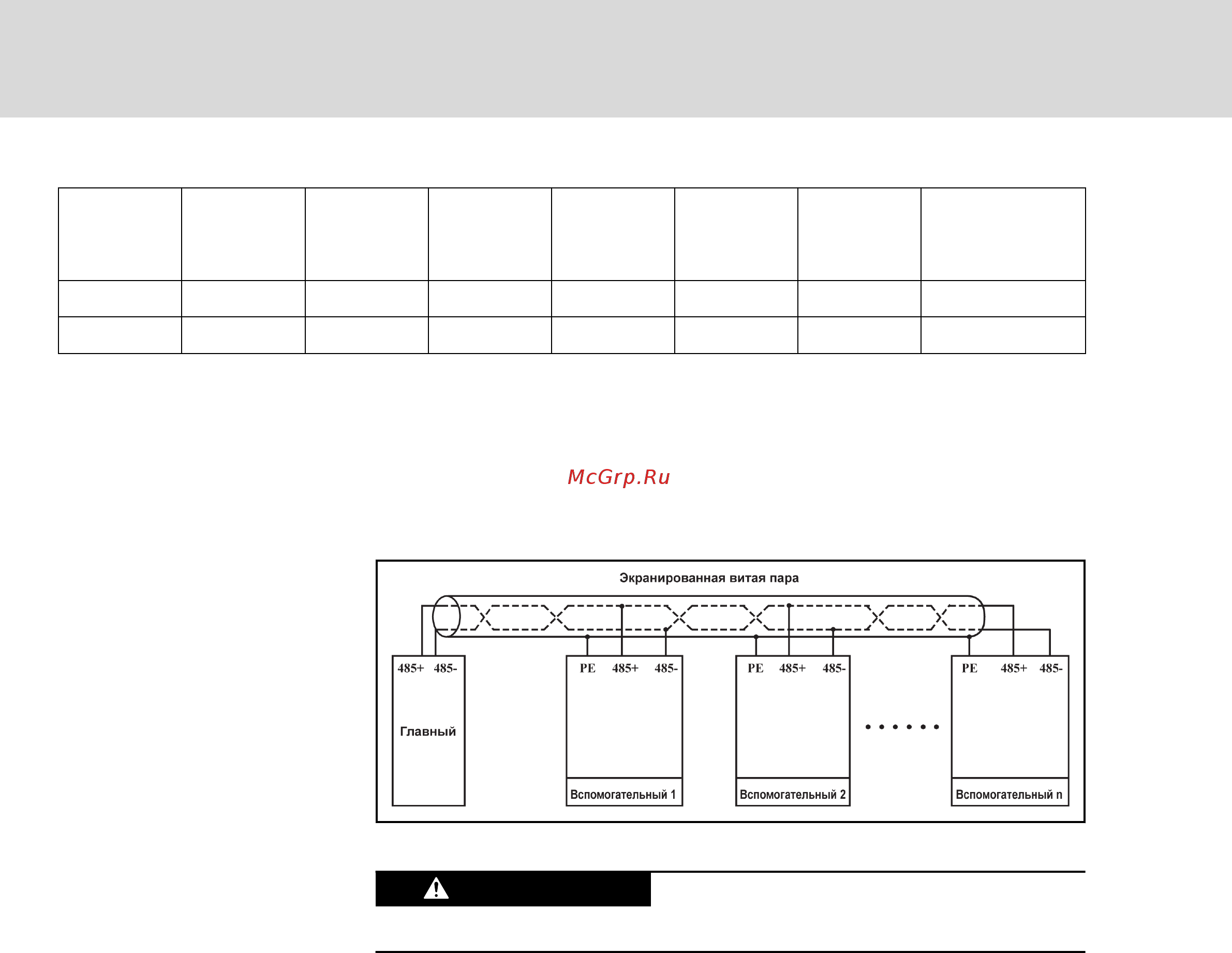

Рис. 12-3: Коммуникационные сети ModBus
Подключение кабелей разрешается только
при отключенном приводе!
ОСТОРОЖНО
Рекомендации по организации сети
● Для подключения к каналам RS485 используйте экранированную
витую пару.
● Кабель ModBus должен быть расположен на достаточном расстоя‐
нии от силовых кабелей (не менее 30 см).
● Избегайте скрещивания кабелей ModBus и силовых кабелей, если
без скрещивания не обойтись, делайте его под прямым углом.
● Экран кабелей должен быть соединен с защитным заземлением
или с землей оборудования, если оно уже подключено к защитному
заземлению. Не заземляйте элементы сети RS485 напрямую.
● Кабели заземления ни при каких условиях не должны образовывать
замкнутый контур.
Bosch Rexroth AG DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
242/251
Коммуникационные протоколы
