Bosch Rexroth FECG02.1-4K00-3P400-A-SP-MODB-01V01 [169/254] Настройки параметров
![Bosch Rexroth FECG02.1-4K00-3P400-A-SP-MODB-01V01 [169/254] Настройки параметров](/views2/1567698/page169/bga9.png)
Минимальная
единица
0,1 кВт
Заводское
значение
зависит от модели
H40 Номинальный ток двигателя
Диапазон на‐
стройки
от 0,1 до 999,9 А
Минимальная
единица
0,1 A
Заводское
значение
зависит от модели
● Установите параметры контролируемого двигателя в соответствии
с его заводской табличкой, чтобы убедиться, что номинальная
мощность двигателя и преобразователя частоты совпадают.
● Как правило, допускается, чтобы мощность двигателя была на один
уровень выше или до двух уровней ниже, чем у мощность преоб‐
разователя частоты. В противном случае эксплуатационные харак‐
теристики не могут быть гарантированы.
H41 Ток холостого хода
Диапазон на‐
стройки
от 0,1 до 999,9 А
Минимальная
единица
0,1 A
Заводское
значение
зависит от модели
H42 Сопротивление статора
Диапазон на‐
стройки
0,00 % – 50,00 %
Минимальная
единица
0.01 %
Заводское
значение
зависит от модели
H43 – H46 Зарезервирован

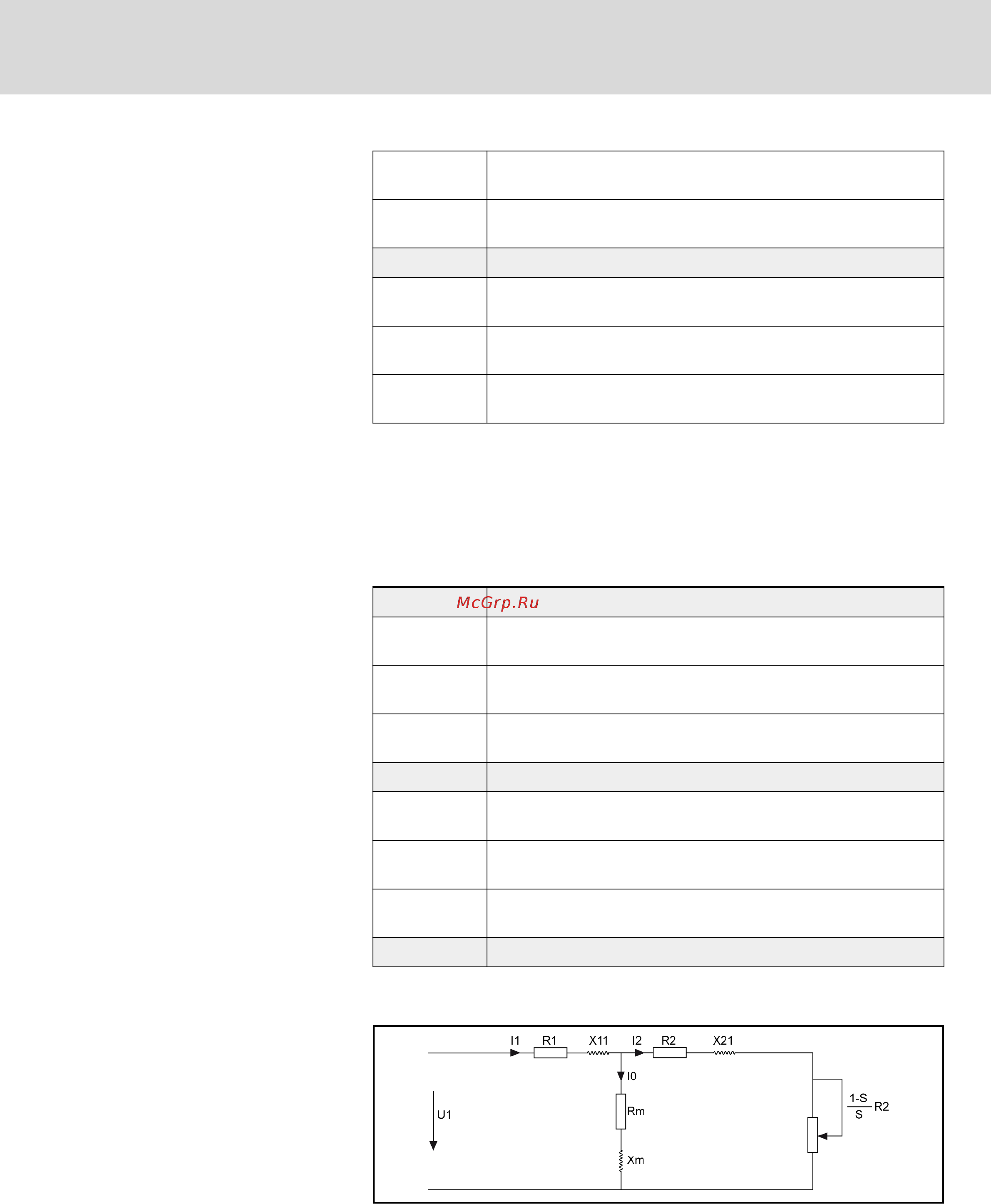

Подробная информация о вышеуказанных параметрах двигателя приве‐
дена на рисунке ниже:
Рис. 7-58: Параметры двигателя
DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
Bosch Rexroth AG 167/251
Настройки параметров
