Bosch Rexroth FECG02.1-4K00-3P400-A-SP-MODB-01V01 [61/254] Подключение перемычки
![Bosch Rexroth FECG02.1-4K00-3P400-A-SP-MODB-01V01 [61/254] Подключение перемычки](/views2/1567698/page61/bg3d.png)

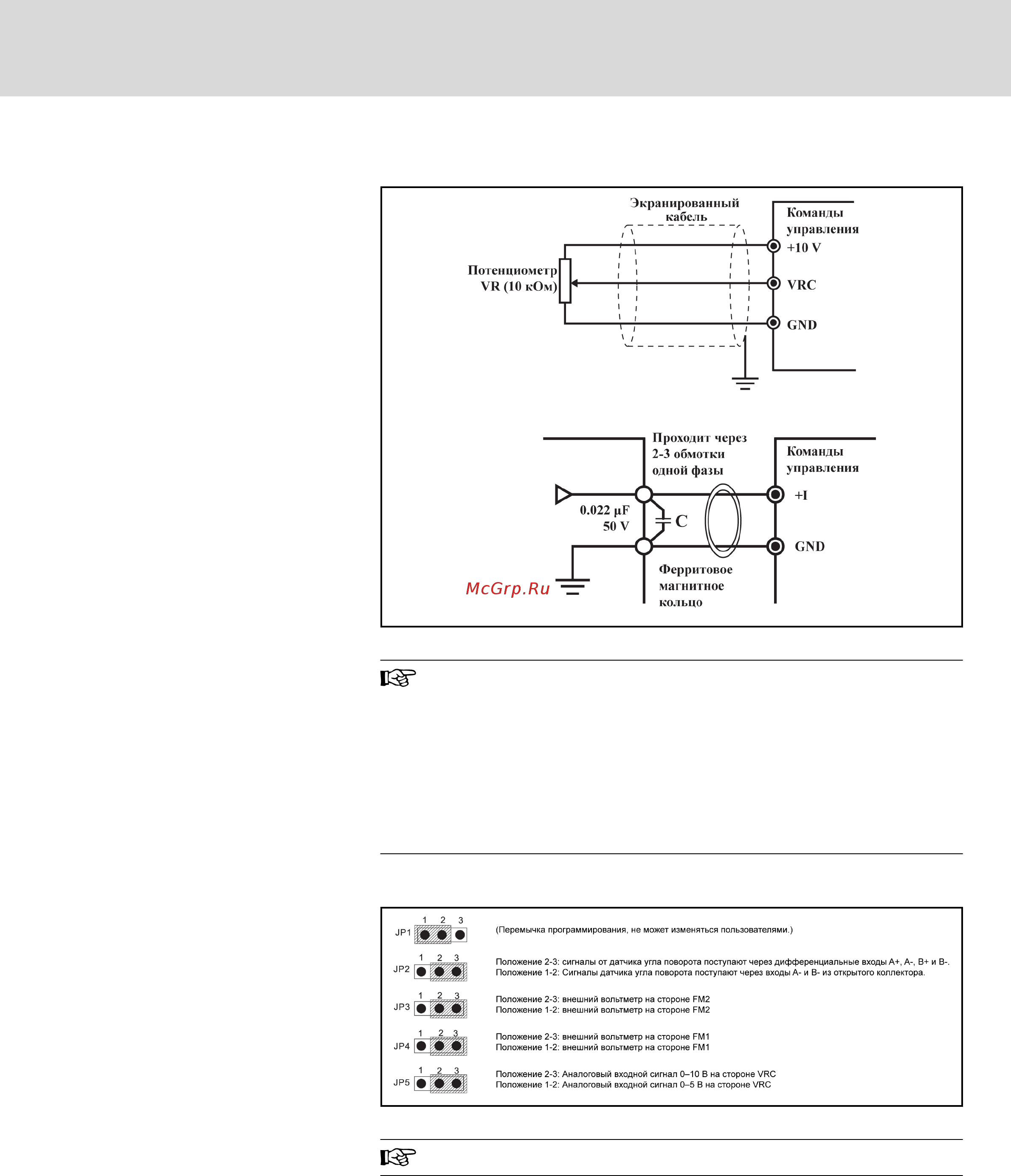

Клемма аналогового входа (+10 В, VRC, GND, +I)
Рис. 5-21: Клемма аналогового входа
1. При подводе аналоговых сигналов низкого уровня, кото‐
рые легко подвергаются влиянию внешних помех, длина
провода должна быть как можно меньше (менее 20 м),
при этом обязательно использование экранированных
кабелей.
2. Помехи в аналоговом сигнале могут привести к непра‐
вильной работе. В таких случаях подсоедините конден‐
сатор и ферритовый сердечник к стороне выхода анало‐
гового сигнала, как показано выше.
5.3.3 Подключение перемычки
Рис. 5-22: Описание перемычки
Выше указаны заводские установки по умолчанию.
DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
Bosch Rexroth AG 59/251
Установка
