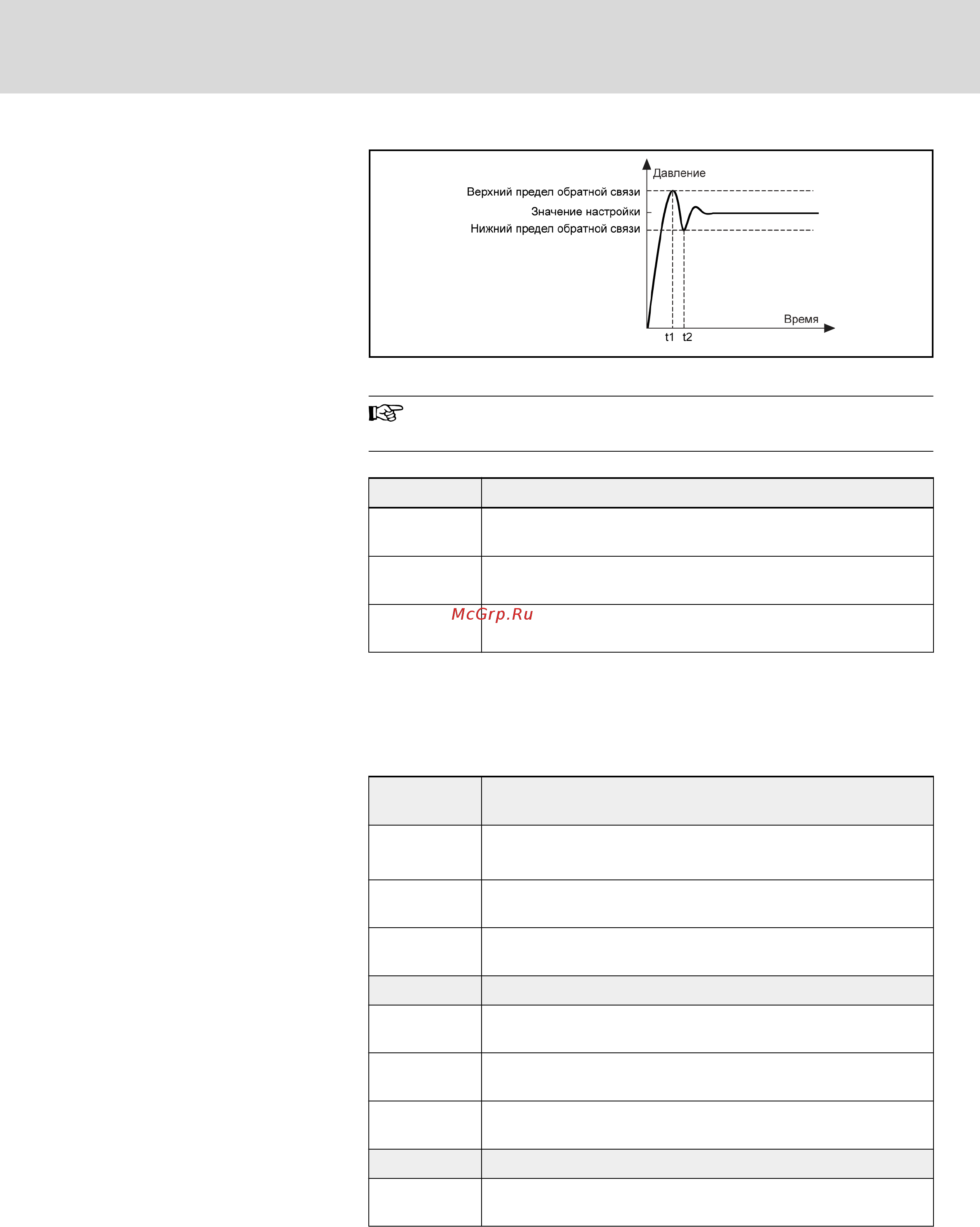

Рис. 7-41: Верхний и нижний предел регулировки PI
● Верхний предел обратной связи=[E22] × ([E29] / 100)
● Нижний предел обратной связи=[E22] × ([E30] / 100)
E31 Максимальная частота частотного входа
Диапазон на‐
стройки
от 1,0 до 200,0 кГц
Минимальная
единица
0,1 кГц
Заводское
значение
20,0 кГц
● Когда [b02]=11, код функции выдает внешнюю частоту импульсов
частотного входа (≤ 200,0 кГц), соответствующую [b30].
● Когда [b02]≠11, а [E24]≠0, [E25]=4 или 5 (под управлением PI), код
функции выдает частоту импульсов обратной связи, соответствую‐
щую максимальному заданному расчетному значению.
E32
Режимы командного входного сигнала Ав.Ост. в случае внеш‐
ней проблемы
Диапазон на‐
стройки
0: Останов по причине подсоединенного Ав. Ост. / SC;
1: Останов из-за отсоединенного Ав. Ост. / SC
Минимальная
единица
1
Заводское
значение
0
E33 Режимы Ав.Ост. в случае внешней проблемы
Диапазон на‐
стройки
0: Выбег до останова; 1: Замедление до останова
Минимальная
единица
1
Заводское
значение
0
E34 Режимы сигнализации Ав.Ост. в случае внешней проблемы
Диапазон на‐
стройки
0: Нет выходного сигнала тревоги; 1: Выходной сигнал тревоги
DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
Bosch Rexroth AG 141/251
Настройки параметров
