Bosch Rexroth FECG02.1-4K00-3P400-A-SP-MODB-01V01 [128/254] Настройки параметров
![Bosch Rexroth FECG02.1-4K00-3P400-A-SP-MODB-01V01 [128/254] Настройки параметров](/views2/1567698/page128/bg80.png)

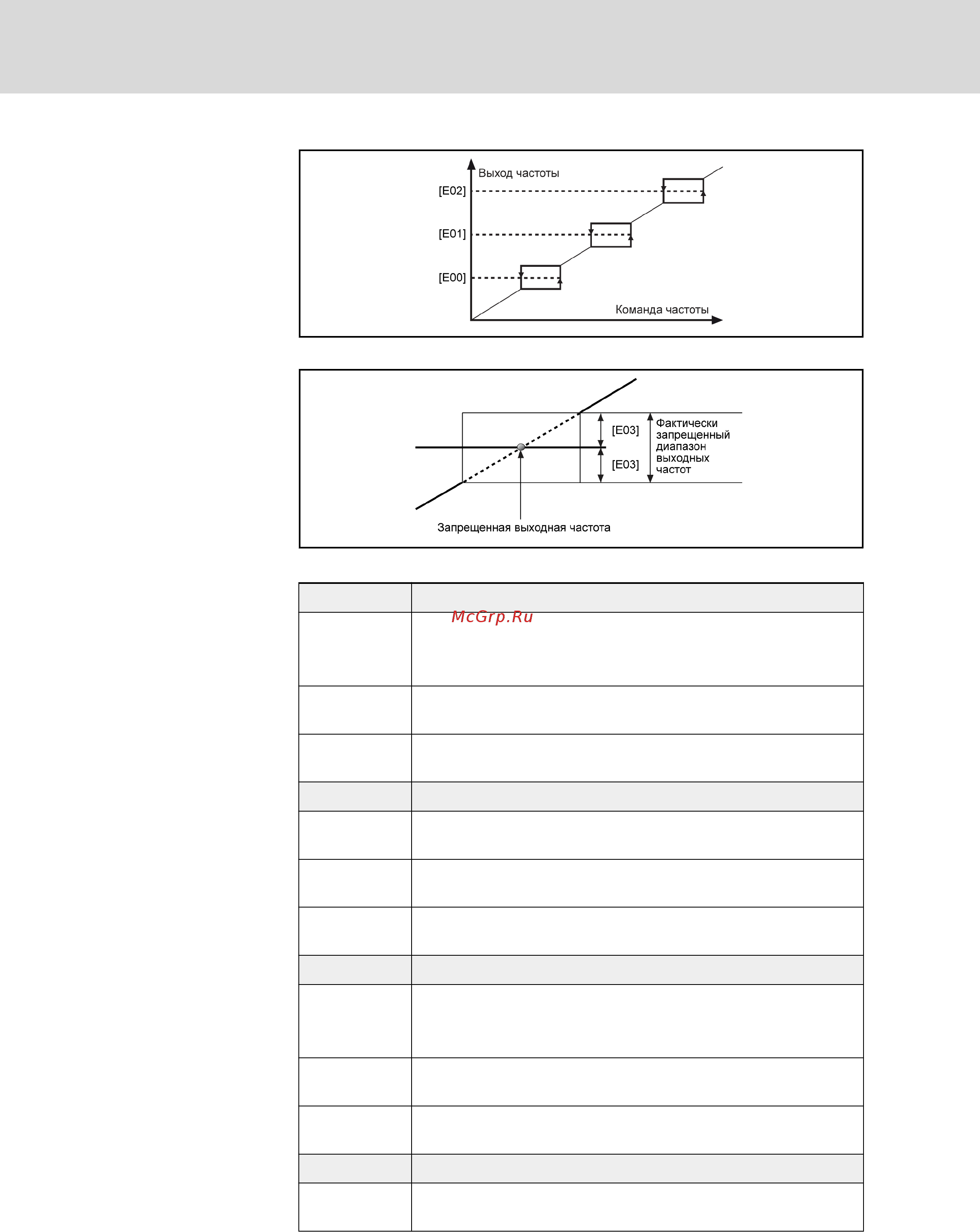

Рис. 7-26: Частота пропуска
Рис. 7-27: Диапазон частоты пропуска
E04 Выбор FM1
Диапазон на‐
стройки
0: Выходная частота; 1: Выходное напряжение; 2: Выходной
ток;
3: Сигнал обратной связи PI; 4: Заданная частота
Минимальная
единица
1
Заводское
значение
0
E05 Настройка усиления FM1
Диапазон на‐
стройки
0,50–9,99
Минимальная
единица
0.01
Заводское
значение
1.00
E06 Выбор FM2
Диапазон на‐
стройки
0: Выходная частота; 1: Выходное напряжение; 2: Выходной
ток;
3: Сигнал обратной связи PI; 4: Заданная частота
Минимальная
единица
1
Заводское
значение
1
E07 Настройка усиления FM2
Диапазон на‐
стройки
0,50–9,99
Bosch Rexroth AG DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
126/251
Настройки параметров
