Прокладка проводов к каждой клемме тормозных прерывателей
Название клеммы Обозначение клеммы
Размер кабеля в
[AWG]
Размер винта Момент затяжки
Первичный источник
питания
N, P
30K0, 45K0: 10–12
220K: 3
M4
18 кгс-см
(15,6 дюйм/фунт-
сила)
Тормозной резистор P1, PB
Несколько блоков, сое‐
диненных последова‐
тельно
вход: IN+, IN-
18–20выход: OUT+, OUT-
Неисправность выхода T1, T2
Заземление 10–12
Табл. 10-6: Прокладка проводов к каждой клемме тормозных прерывателей

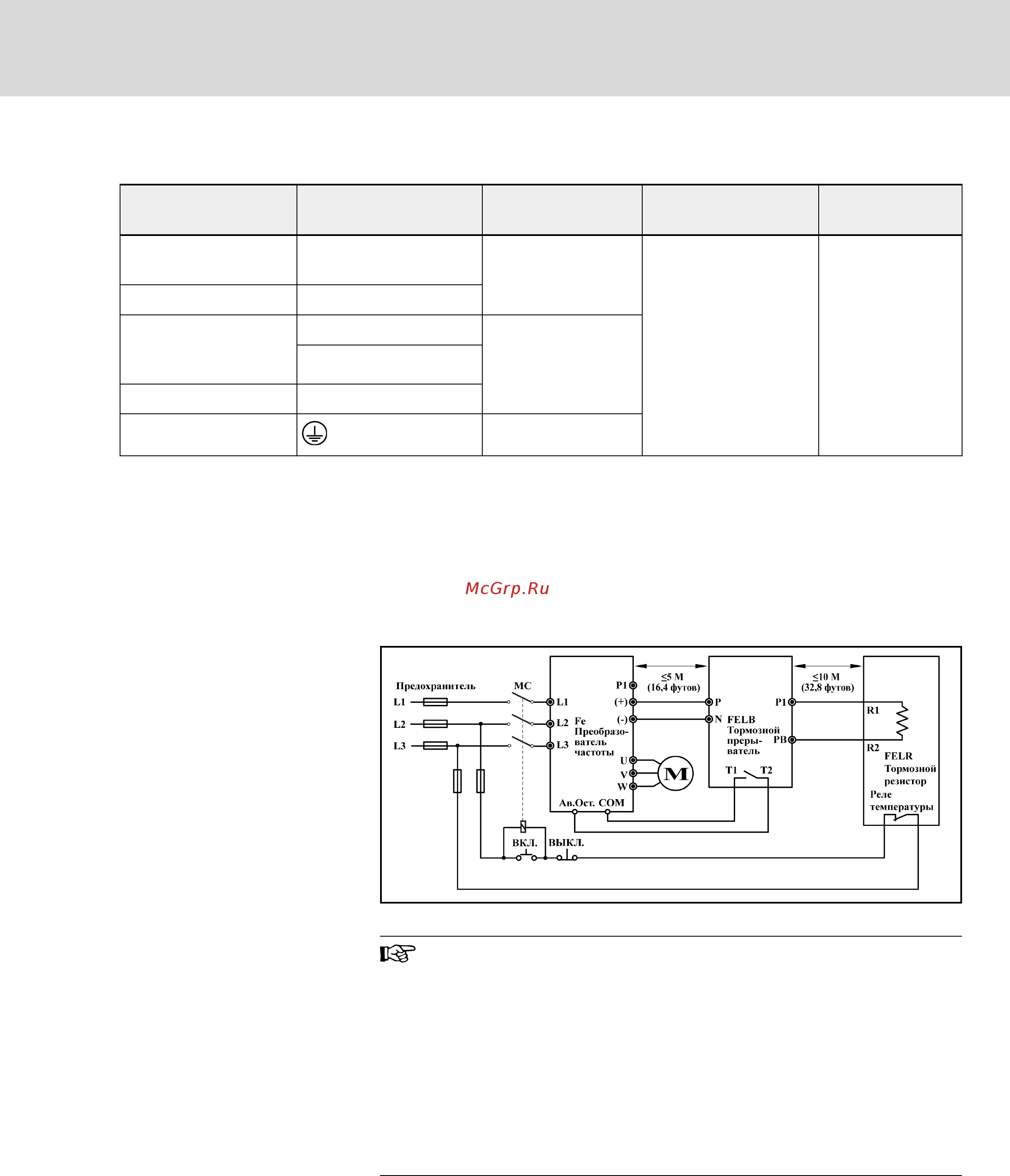

Основная схема проводки
Во избежание повреждения тормозного прерывателя или поломки в ре‐
зультате перегрузки или отказа, см. следующую схему проводки. Реле
отказа тормозного прерывателя FELB необходимо подключить к E-Stop
преобразователя частоты Rexroth Fe. Температурное реле тормозного
резистора должно быть последовательно соединено с контуром катушки
линейного контактора.
Рис. 10-11: Основная схема проводки
● Не подсоединяйте входную клемму тормозного прерыва‐
теля -(N ) к нейтральной точке источника питания.
● Подтвердите полярность входных клемм тормозного
прерывателя +(P) и -(N), в противном случае тормозной
прерыватель выйдет из строя сразу на этапе запуска
процесса торможения.
● Расстояние прокладки кабелей между тормозным преры‐
вателем и преобразователем частоты не должно превы‐
шать 5 м (16,4 футов). Расстояние прокладки кабелей
между тормозным прерывателем и тормозным резисто‐
ром не должно превышать 10 м (32,8 футов).
DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
Bosch Rexroth AG 207/251
