ным потоком данных. При возникновении интервала в 3,5 символа или
более перед отправкой полного кадра получающее устройство будет
считать информацию завершенной, начнет ее обработку и воспримет
последующие байты как адрес нового кадра. Аналогично этому, если ин‐
тервал между новым и предыдущим кадром составляет менее 3,5 сим‐
волов, то получающее устройство будет считать его частью предыдуще‐
го кадра. В результате возникает путаница кадров, проверка CRC пока‐
зывает ошибку, что приводит к сбою связи.
Формат данных и последовательность отправки одного байта:
● 1 стартовый бит, 8 битов данных;
● 1 бит контроля четности или бит без контроля четности;
● 1 или 2 стоповых бита.
CRC (циклический контроль избыточности):
● CRC16, сначала младшие байты, а затем старшие байты.
Адрес подчиненного устройства:
● Адрес преобразователя частоты может находиться в диапазоне от
1 до 247.
● Адрес 0 зарезервирован для широковещательных рассылок. Пре‐
образователи частоты будут работать по его запросу, но без под‐
тверждения получения.
● В сети каждый адрес должен быть уникальным.
12.2.2 Интерфейс
Fe имеет порт с обжимными клеммами 2 PIN, см. вид спереди на иллю‐
страции ниже:

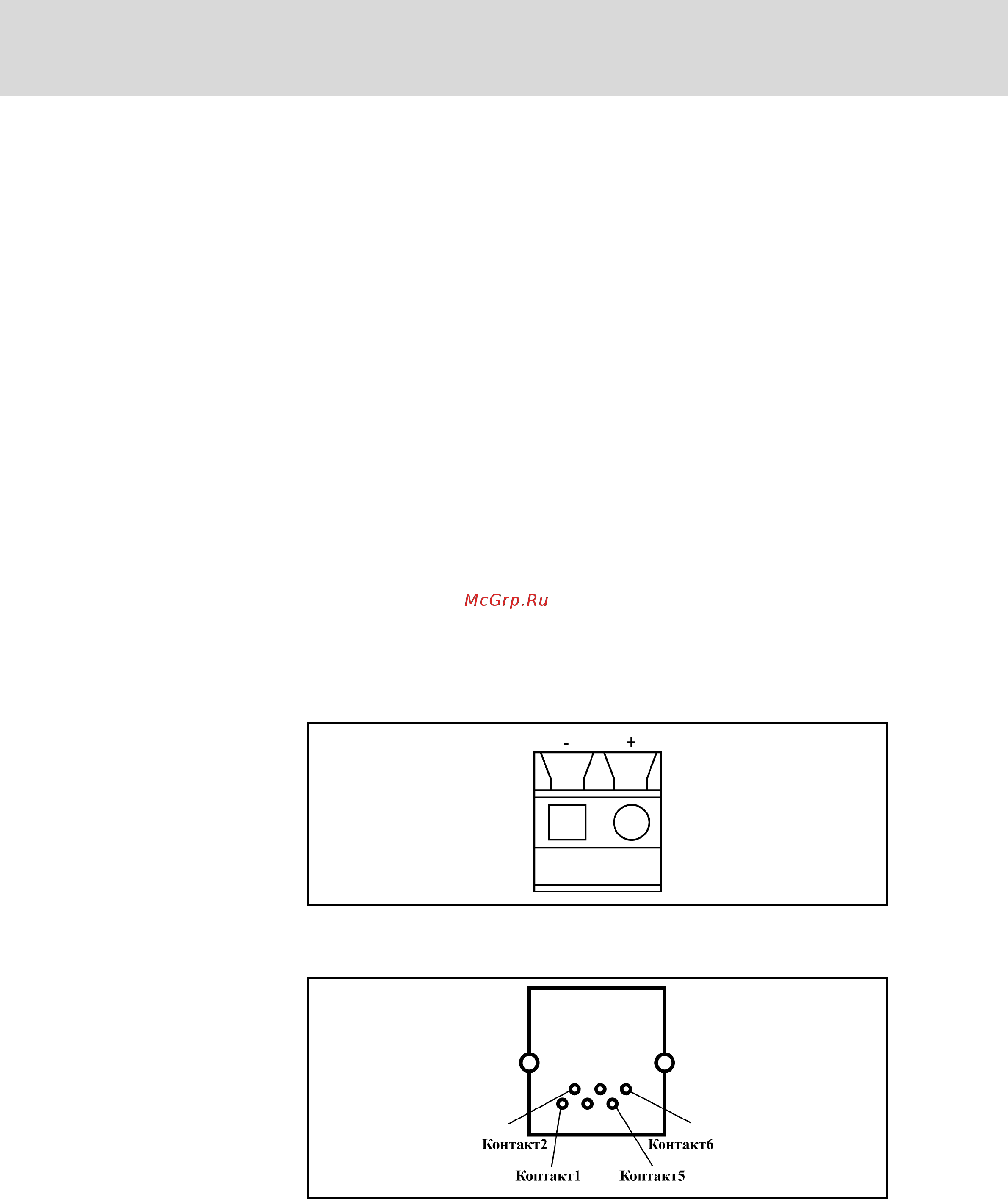

Рис. 12-1: Порт с обжимными клеммами 2 PIN
Стандартный порт связи RJ11, имеющийся на преобразователях часто‐
ты Fe, показан ниже.
Рис. 12-2: Стандартный порт связи RJ11
См. в таблице ниже соотношение между штырьками и сигналами:
Bosch Rexroth AG DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
230/251
