5.2.3 Проводка цепи управления
● Клемма GND (заземления) является общей клеммой для аналого‐
вых сигналов, а COM – общей клеммой для дискретных сигналов.
Не заземляйте эти клеммы. Для подключения клемм цепей упра‐
вления следует использовать экранированные кабели или витые
пары, которые необходимо изолировать от проводки главной цепи
и высоковольтных цепей (включая цепь управления реле 200 В).
● Для подключения цепи управления рекомендуется использовать ка‐
бели сечением от 0,3 мм
2
до 1,0 мм
2
.
● Зачистите изоляцию провода для подключения цепи управления в
соответствии с указанными ниже размерами. Зачистка слишком
длинного участка может вызвать короткое замыкание соседних про‐
водов, в то время как, если зачистить провод на слишком коротком
отрезке, он может отсоединиться.

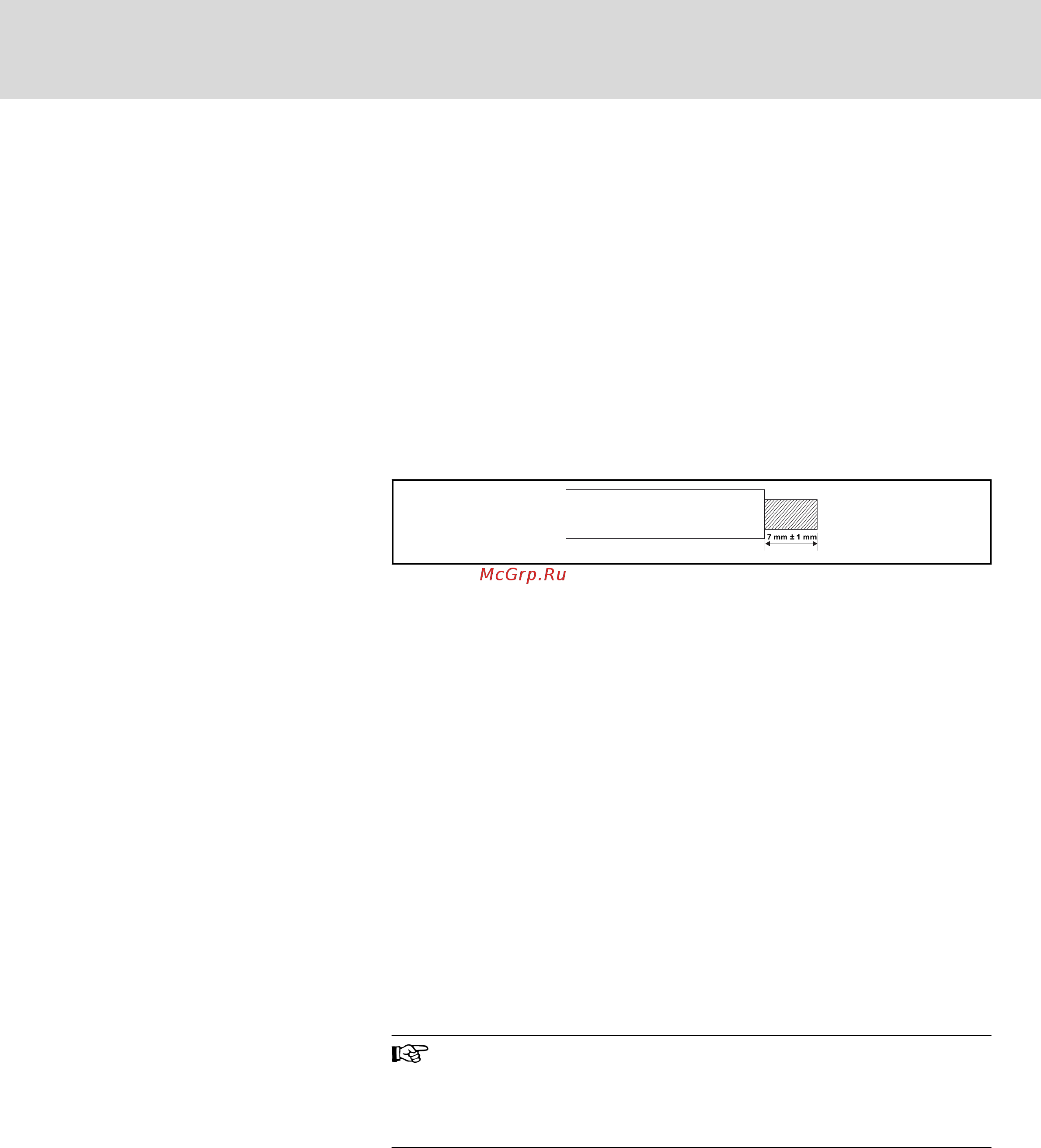

Рис. 5-10: Длина зачистки провода
● При использовании клеммного зажима или одножильного провода
применяйте кабель с диаметром менее 1,0 мм. Если провод имеет
сечение больше 1,0 мм, можно сорвать резьбу винта при затяжке.
● Вставив кабели в клеммы, затяните винты с моментом 0,8 Нм / 7
фунто-дюймов.
● Если винты не затянуты, провода могут отсоединиться, что приве‐
дет к неправильной работе устройства. Однако чрезмерная затяжка
винтов может привести к поломке компонента, что может стать при‐
чиной короткого замыкания и отказов в работе устройства.
5.2.4 Размеры кабелей и предохранителей
Введение
Размеры кабелей питания и предохранителей основаны на требованиях
VDE 0298 (часть 4) и европейском стандарте EN 60204-1.
Размер гибкой проводки соответствует VDE 0298 (часть 4), а жёсткой
проводки — VDE 0298 (часть 4) или IEC 60364-5 (рабочая температура
на проводе 90 ℃).
Параметры кабелей и предохранителей для США/Канады основаны на
требованиях UL508A.
Изготовитель машины/установки отвечает за соответствие
региональным требованиям и иным стандартам, относящим‐
ся к данному применению и месту установки. Также необхо‐
димо учитывать такие факторы, как способы установки, зазе‐
мление, изоляция и защита от перенапряжения.
Национальные стандарты, такие как NFPA в США, региональные норма‐
тивы, заземление, рабочая температура, рабочие циклы, защита от пе‐
ренапряжения и конфигурация системы, могут иметь решающее значе‐
ние для выбора размера кабелей и должны учитываться в первую оче‐
редь.
DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
Bosch Rexroth AG 47/251
Установка
