11.3 Разрядка конденсаторов

11.3.1 Разрядка конденсаторов шины пост.тока

В преобразователях частоты используются конденсаторы шины пост.

тока в качестве накопителей энергии.

Накопители энергии сохраняют энергию, даже если напряжение питания

было отключено, и должны разряжаться прежде, чем кто-то коснется их.

Средства разрядки интегрированы в преобразователи частоты; в тече‐

ние указанного времени разрядки; эти устройства сбрасывают напряже‐

ние ниже допустимых 50 В.

Преобразователи частоты сконструированы таким образом, что после

отключения напряжения питания значение напряжения падает ниже 50

В в течение максимального времени разряда 30 минут.

Для сокращения времени до снижения напряжения ниже 50 В можно ис‐

пользовать описанные ниже средства разрядки.

11.3.2 Устройство разрядки

Принцип работы

Установлен замыкатель для переключения резистора на клеммы L+ и L-

шины постоянного тока для разрядки конденсаторов. Замыкатель акти‐

вируется через вход управления, на который подается соответствующее

управляющее напряжение.

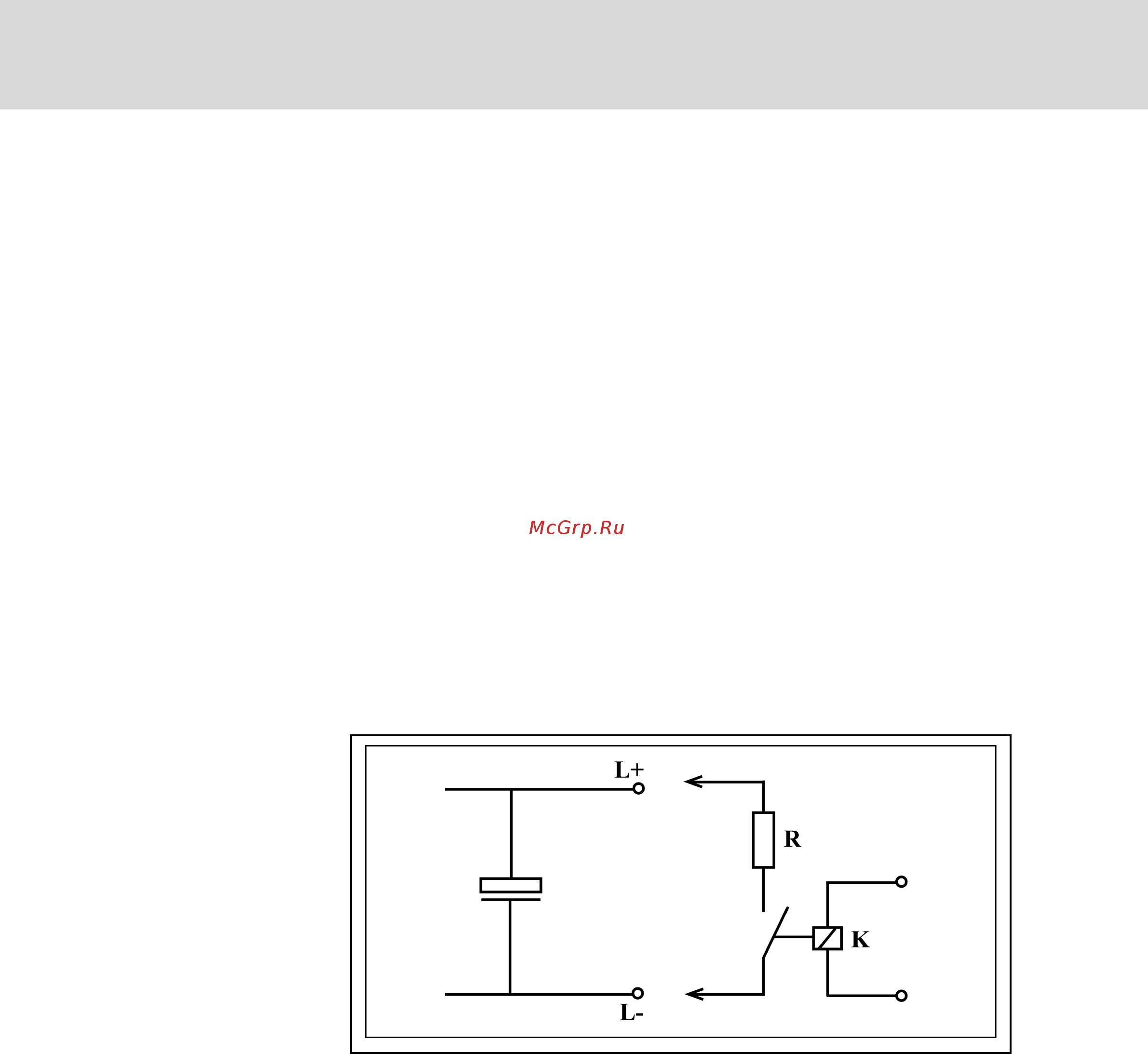

R Резистор для разрядки

K Контакт замыкателя

Рис. 11-5: Принцип работы устройства разрядки

Параметры

Каждый отдельный компонент должен иметь подходящие параметры:

● Номинал резистора для разрядки: 1000 Ом и не менее 1000 Вт;

● Резистор для разрядки и контакт замыкателя должны выдерживать

нагрузки, возникающие при нормальной эксплуатации (например, в

случае частого использования устройства разрядки при рабочей

постоянной мощности);

● Замыкатель должен выдерживать рабочее напряжение постоянно‐

го тока не менее 1000 В.

● Контакт замыкателя должен выдерживать ток разрядки в соответ‐

ствии с используемым значением сопротивления, т.е. 1А при 1000

Ом.
