H08 Выбор коммуникационных протоколов
Диапазон на‐
стройки
0: ModBus; 1: PROFIBUS
Минимальная
единица
1
Заводское
значение
0
H09 Локальный адрес
Диапазон на‐
стройки
ModBus: 1 - 247; PROFIBUS: 1–126
Минимальная
единица
1
Заводское
значение
1
H10 Скорость связи
Диапазон на‐
стройки
0: 1200 бит/с; 1: 2400 бит/с; 2: 4800 бит/с;
3: 9600 бит/с; 4: 19200 бит/с; 5: 38400 бит/с
Минимальная
единица
1
Заводское
значение
3
● Если [H08]=0, то H09 определяет локальный адрес для последова‐
тельной связи ModBus, а один внешний компьютер может быть сое‐
динен максимум с 247 преобразователями частоты.
Если [H08]=1, то H09 определяет локальный адрес для связи
PROFIBUS, а один внешний компьютер или устройство управления
может быть соединено максимум с 126 преобразователями часто‐
ты.

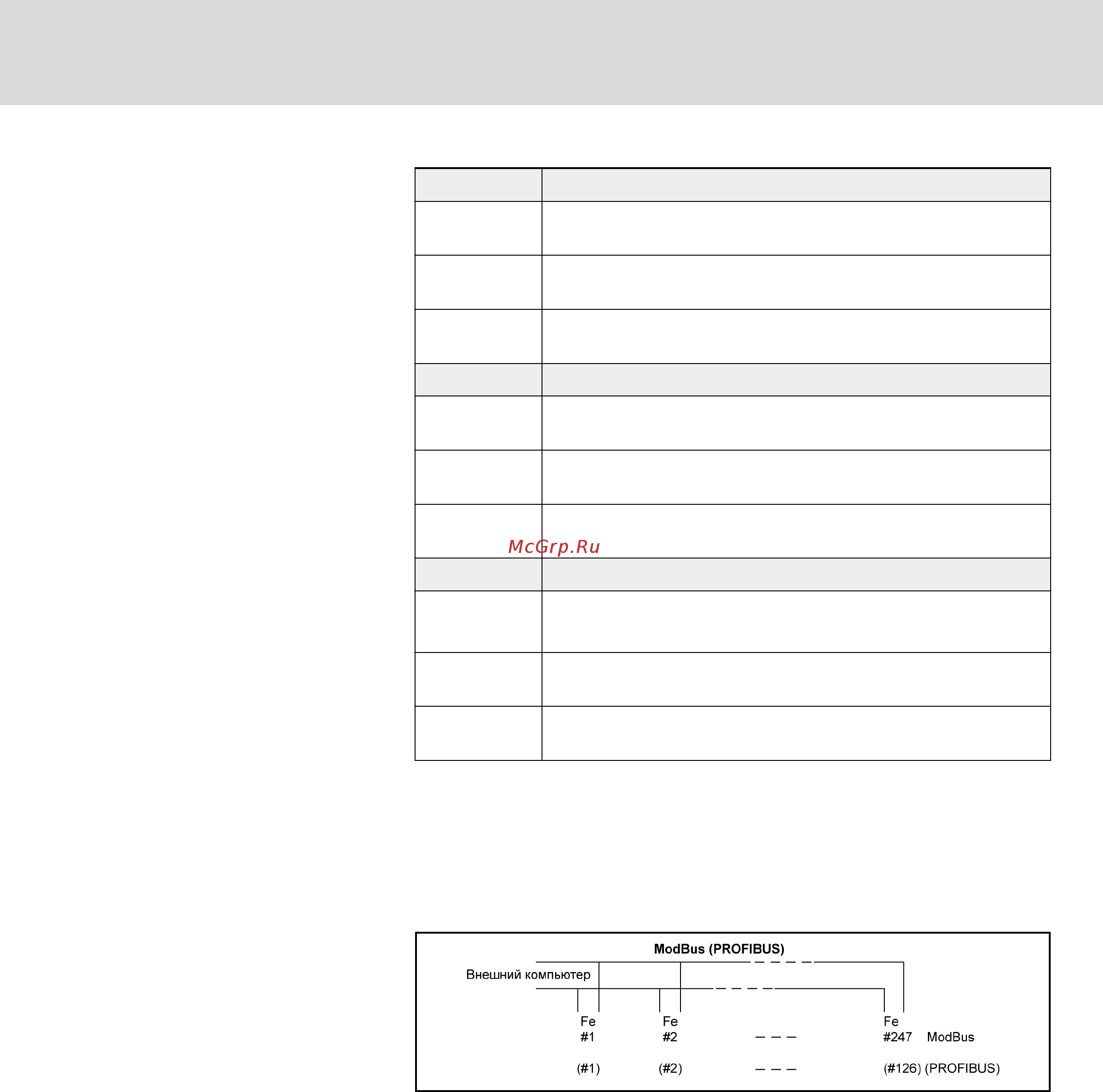

Рис. 7-54: Выбор коммуникационных протоколов
● H10 определяет скорость передачи данных связи.
– [H10]=0 (1200), 1 (2400), 2 (4800), 3 (9600), 4 (19200), 5 (38400).
– Важно: Скорость передачи данных [H10] должна быть идентич‐
на скорости внешнего компьютера.
– В случае связи PROFIBUS скорость передачи данных преоб‐
разователя частоты должна быть той же, что и у интерфейса
связи PROFIBUS.
