Соединение соединителя тормозного ре‐
зистора на преобразователе частоты
(клеммы (+) и PB на преобразователях от
0K75 до 15K0) и соединение тормозного
резистора на тормозном прерывателе
(клеммы P1 и PB) не имеют защиты от ко‐
роткого замыкания! Неправильная про‐
кладка проводов приведет к повреждению
компонентов!
ОСТОРОЖНО
Убедитесь в наличии надлежащего заземления тормозного прерывате‐
ля.
Настройки тормозного прерывателя

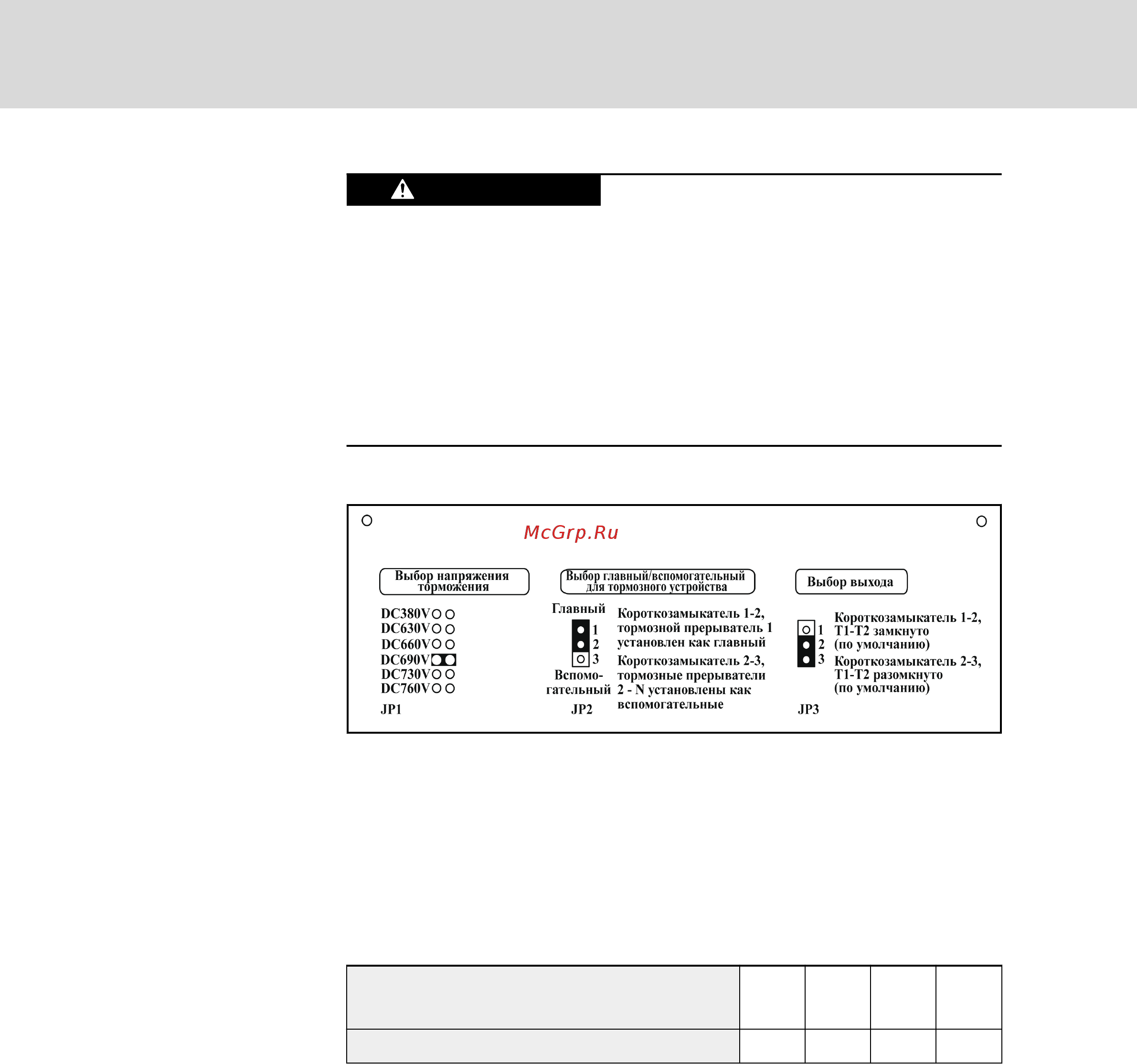

Рис. 10-12: Настройки тормозного прерывателя
Выбор тормозного напряжения
Тормозной прерыватель класса 400 В имеет 5 рабочих напряжений (630
В, 660 В, 690 В, 730 В, 760 В), а питание тормозного прерывателя осу‐
ществляется от +(P), -(N) преобразователя частоты. Настройка этого па‐
раметра будет оказывать влияние на уровень рабочего напряжения тор‐
мозного прерывателя и является важной процедурой. Установите пере‐
мычки в положение необходимого рабочего давления, заводское значе‐
ние JP1 по умолчанию составляет 690 В.
Входное напряжение источника питания к
преобразователю частоты [В]
380 400 415 440
Тормозное пусковое напряжение [В] 660 690 730 760
Табл. 10-7: Рекомендуемое тормозное пусковое напряжение
● Настройка по схеме «главный/подчиненный»
Заводская установка перемычки JP2 тормозных прерывателей на‐
ходится в положении «ГЛАВНЫЙ». При параллельном подключе‐
нии двух или более тормозных прерывателей, главный тормозной
прерыватель выберет положение «ГЛАВНЫЙ», а подчиненный пре‐
рыватель – положение «ПОДЧИНЕННЫЙ».
● Выбор выходов неисправности
Для отказов тормозного прерывателя по температуре определен
выход T1-T2; рабочая температура составляет +85 °C. Заводской
настройкой T1-T2 по умолчанию является нормально разомкнутое
положение; если требуется нормально замкнутое положение, уста‐
новите перемычку JP3 и закоротите 1 – 2.
Как показано ниже на схеме, при использовании нескольких блоков
с параллельным подключением первый тормозной прерыватель
