![Bosch Rexroth FECG02.1-4K00-3P400-A-SP-MODB-01V01 [116/254] Настройки параметров](/img/pdf.png)
Bosch Rexroth FECG02.1-4K00-3P400-A-SP-MODB-01V01 [116/254] Настройки параметров
![Bosch Rexroth FECG02.1-4K00-3P400-A-SP-MODB-01V01 [116/254] Настройки параметров](/views2/1567698/page116/bg74.png)

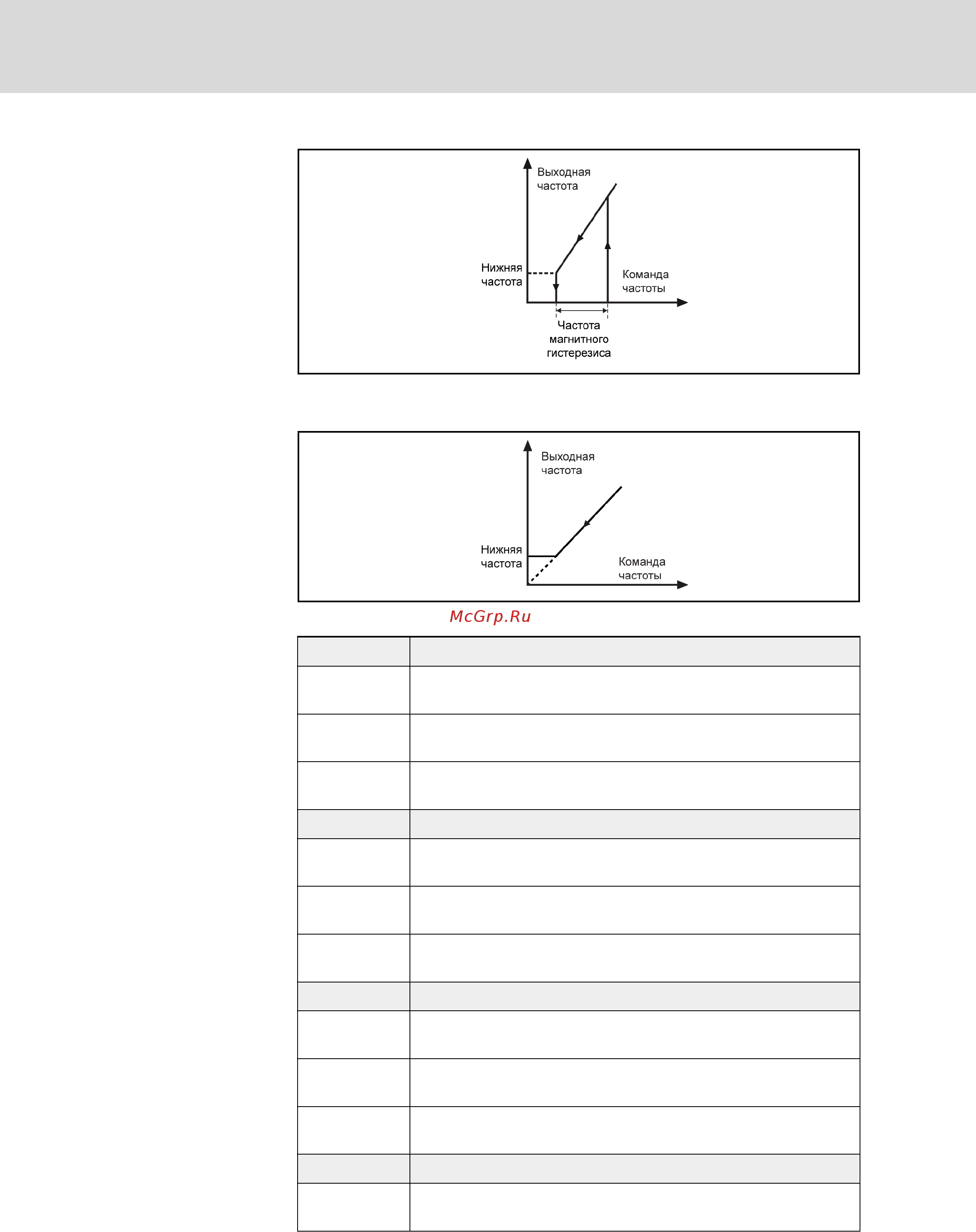

Рис. 7-16: [b23]=0
● Если [b23]=1, преобразователь частоты работает на LF.
Рис. 7-17: [b23]=1
b25 Усиление напряжения Kv данного канала
Диапазон на‐
стройки
0,00–9,99
Минимальная
единица
0.01
Заводское
значение
1.00
b26 Постоянная времени фильтрации канала аналогового входа
Диапазон на‐
стройки
от 0,0 до 10,0 с
Минимальная
единица
0,1 с
Заводское
значение
0,5 с
b27 Минимальная настройка кривой
Диапазон на‐
стройки
от 0,0 % до 100,0 %
Минимальная
единица
0.1 %
Заводское
значение
0.0 %
b28 Частота, соответствующая минимальной настройке кривой
Диапазон на‐
стройки
от 0,00 до 650,00 Гц
Bosch Rexroth AG DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
114/251
Настройки параметров
