Минимальная
единица
0,01 раз
Заводское
значение
10,00 раз
E27 Интегральная постоянная времени
Диапазон на‐
стройки
от 0,1 до 60,0 с
Минимальная
единица
0,1 с
Заводское
значение
1,0 с
E28 Время выборки
Диапазон на‐
стройки
от 0,1 до 60,0 с
Минимальная
единица
0,1 с
Заводское
значение
0,1 с
● Если [E25]=4 или 5, то верхний предел входного диапа‐
зона частоты импульсов равен 200 кГц.
● Для выхода регулировки PI может быть выбрано прямое действие
или обратное, поэтому выход регулировки PI может увеличить или
уменьшить скорость вращения двигателя.

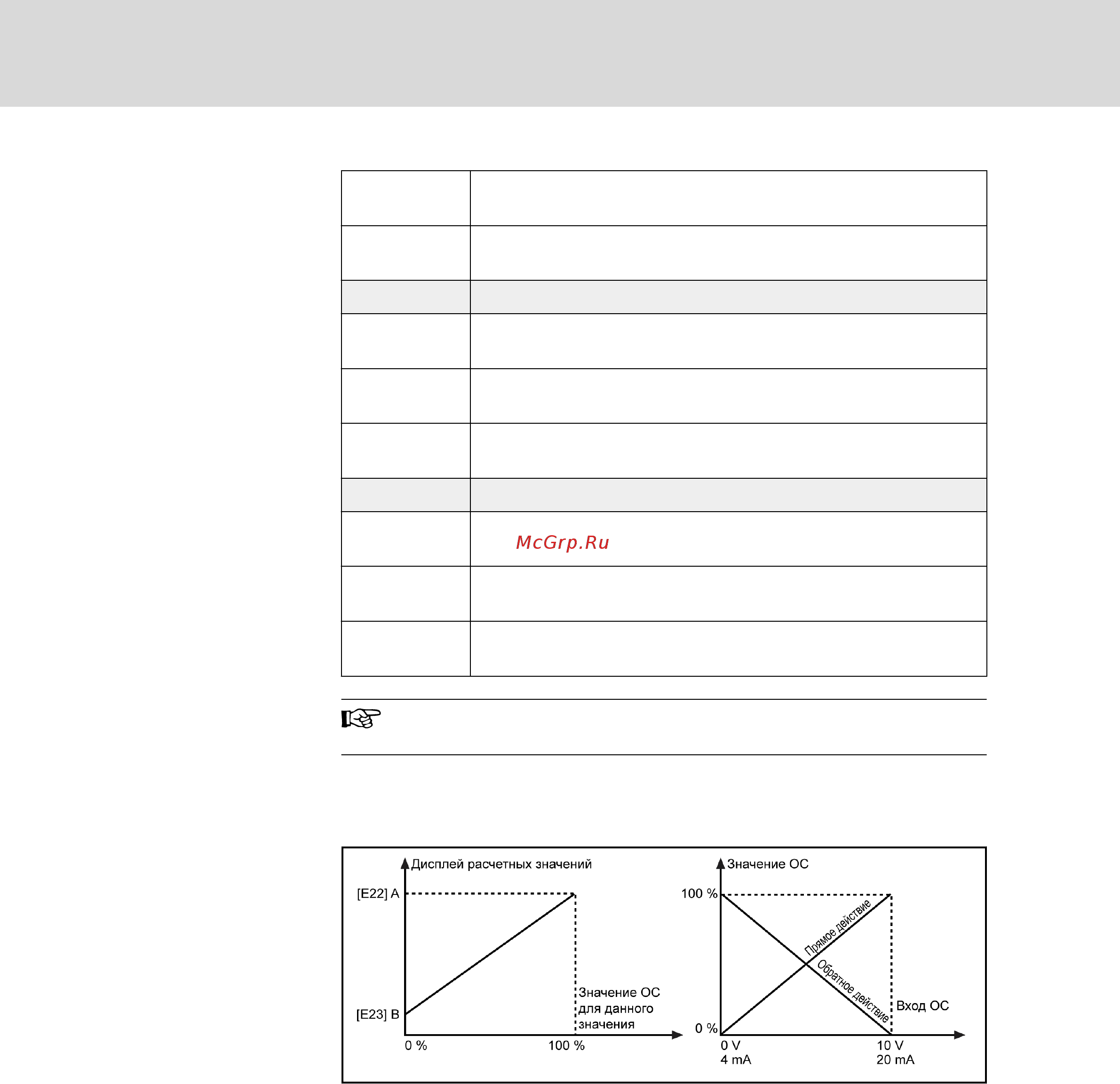

Рис. 7-38: Выбор режима PI
Bosch Rexroth AG DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
138/251
Настройки параметров
