5.2 Подключение проводов системы привода

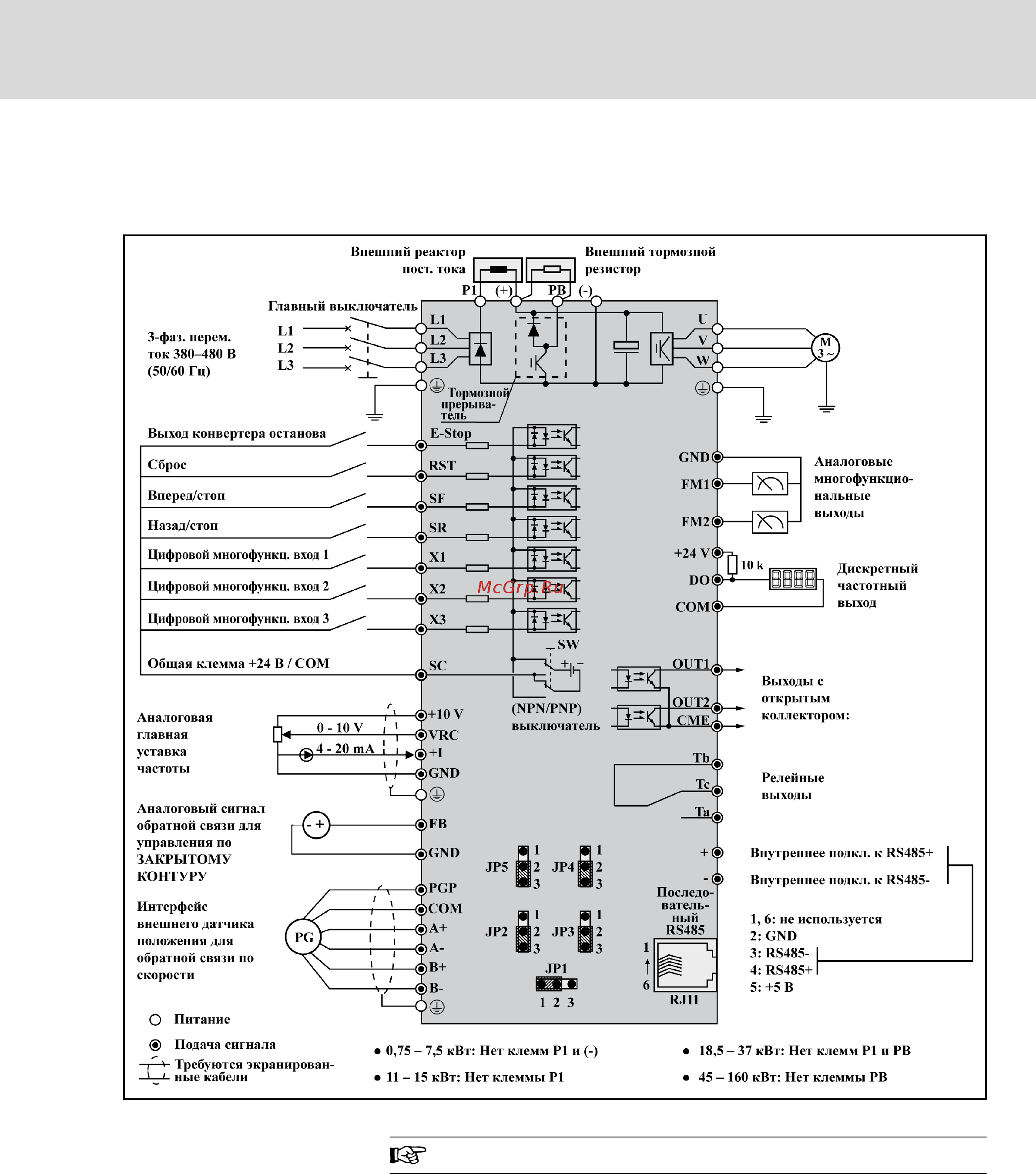

5.2.1 Блок-схема
Рис. 5-8: Блок-схема
Fe до 15K0 имеет внутренний тормозной прерыватель.
DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
Bosch Rexroth AG 43/251
Установка
