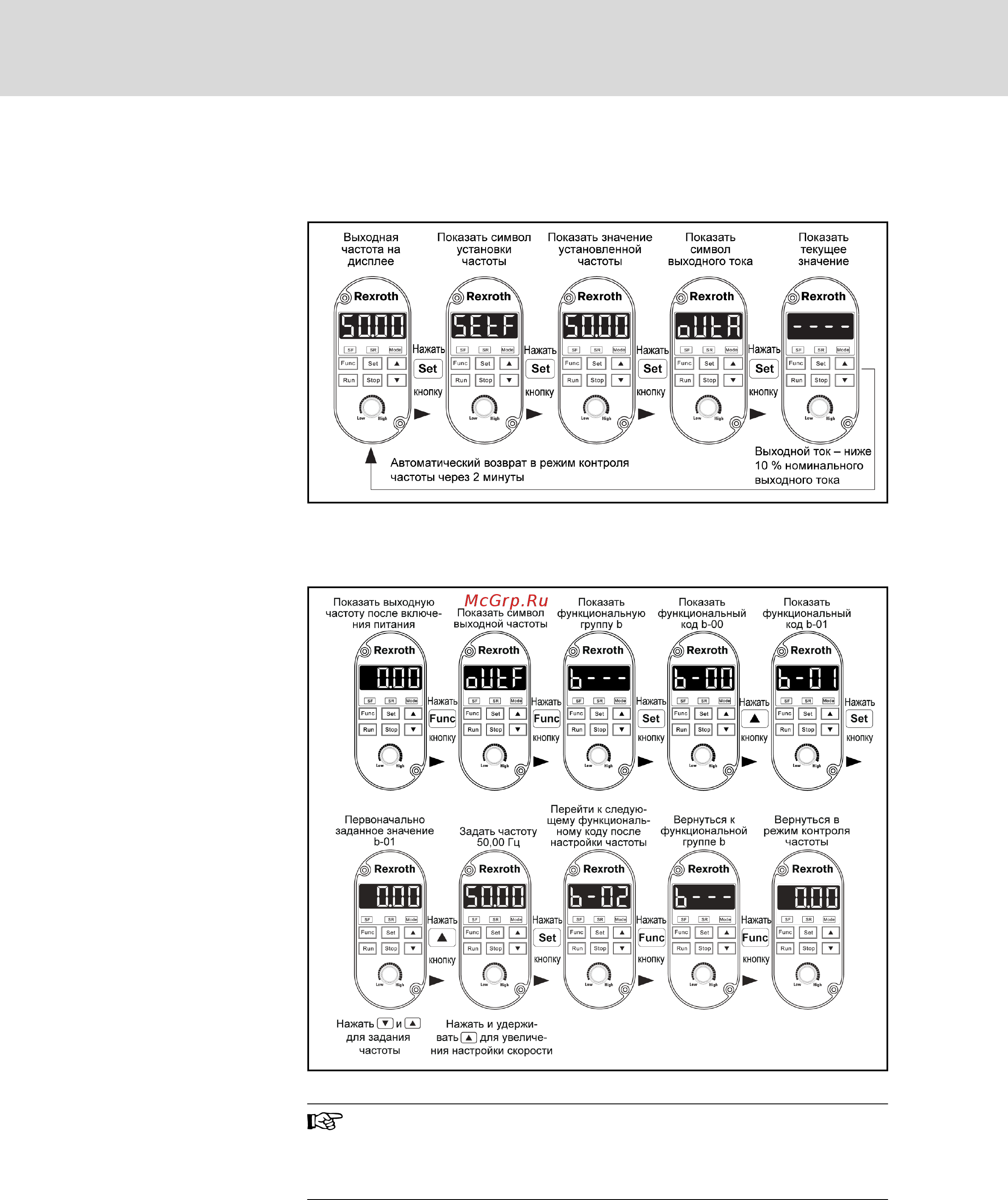

6.1.4 Пример работы панели управления
Просмотреть ток на выходе в режиме контроля частоты
Рис. 6-6: Просмотреть выходной ток
Установить частоту на цифровой панели управления на 50 Гц ([b01]=50,00 Гц) в режи‐
ме контроля выходной частоты
Рис. 6-7: Установить частоту на 50,00 Гц
1. Чтобы установить частоту с помощью цифровой панели
управления, [b02]=0.
2. Настройку частоты можно выполнять во время останова
или работы преобразователя частоты.
Bosch Rexroth AG DOK-RCON01-FE*********-IB09-RU-P
Преобразователь частоты Rexroth Frequency Converter Fe
68/251
